Mini convertitore a fibra ottica SDI con capacità di trasmissione lunga fino a 80 km

Mini convertitore a fibra ottica SDI con capacità di trasmissione lunga fino a 80 km

Convertitore di fibra SDIVantaggi:

¢ Ogni canale include audio integrato a 8 canali;

 Equalizzazione automatica dei cavi, utilizzata per tutte le velocità inferiori a 3,2 Gb/s (Belden 1694A);

¢ Reclocking automatico 270Mbit/s - 1,48Gbit/s - 3Gbit/s

¢ Direttamente compatibile con sistemi di telecamere HD-SDI

Capacità di trasmissione di lunghezza fino a 80 km

¢ scambi a caldo e spina a caldo;

- gestire tutti i modelli patologici, trasmissione a livello di trasmissione completamente digitale senza compressione;

 Indicazione dello stato del LED per monitorare le condizioni di lavoro;

- gamma dinamica super ottica e libera da regolazione;

L'indicatore di frequenza è il numero di segnali di frequenza di cui all'allegato I.

- un'ampia gamma di temperature a livello industriale (-20°C~+70°C), adattabile a vari ambienti;

Visualizzazione

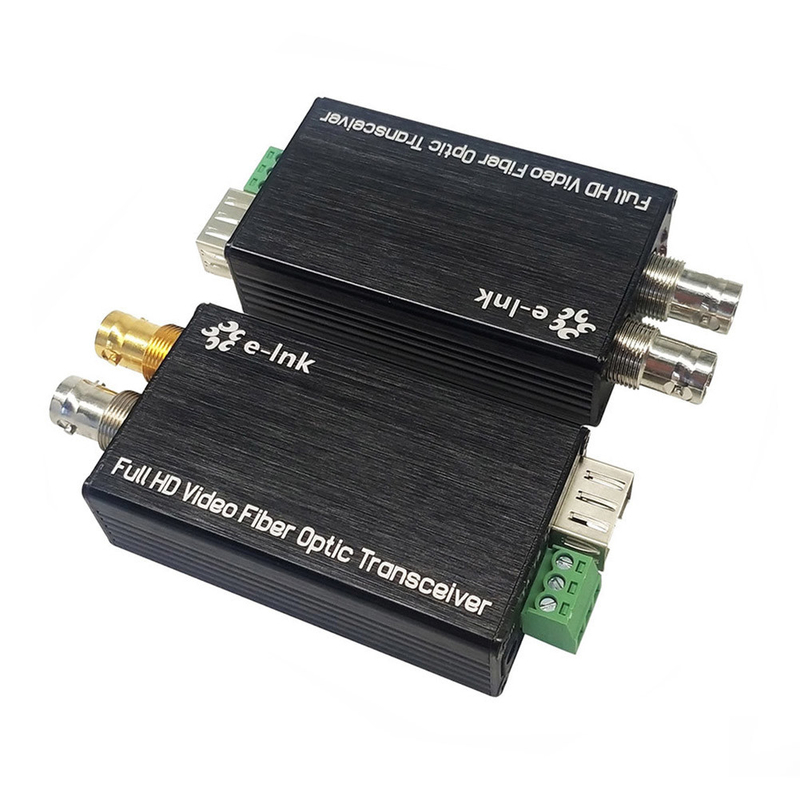

LNK-M3G-1V Series Mini-type 3G/HD-SDI Fiber Converter supporta 1 canale 3G/HD-SDI Video (audio

incorporato) e segnale Tally o Reverse RS485 trasmesso tramite cavo a fibra ottica, e monitorare il segnale

E-link 3G/HD-SDI Video over Fiber Converters include uno

trasmettitore e un ricevitore per il segnale 3G/HD-SDI 1080P.

¢ registrazione di film sugli animali

Eventi in diretta trasmessi via fibra

- reti di sorveglianza ad alte prestazioni (senza errori) nell'esercito o nella sicurezza;

Sistema di monitoraggio del traffico intelligente

Sistemi di sicurezza

- monitoraggio industriale (elettricità, chimica, acciaio, petrolio, ferrovie, ecc.)

¢ Monitoraggio militare (magazzino, frontiera, guardie, ecc.)

Stadio (per video HD LIVE, trasmissione audio)

Dimensioni

Requisito di potenza

• CC 5~12V/1A
• Riescita d'ondulazione dell'alimentazione inferiore a 100 mV
• L'unità di alimentazione selezionata deve essere adatta all'ambiente.

Visualizzazione dell'interfaccia e dei LED

Istruzioni di installazione

1.Prima di installare

Controllare il prodotto al ricevimento per verificare eventuali danni visibili che potrebbero essere stati causati durante la spedizione.

(1)Contenuto della confezione:

Trasmettitore a fibra SDI x 1

Ricevitore a fibra SDI x 1

Adattatore di alimentazione x 2

Manuale utente x 1

(2) Legga attentamente il manuale d'uso prima di installare il prodotto.

(3) Leggere attentamente le istruzioni di sicurezza

(4) Non aprire il dispositivo;

(5) Si prega di notare l'adesivo sugli apparecchi, T è trasmettitore, R è ricevitore.

2.Procedura di installazione

(1) Collegare il trasmettitore ottico e la fotocamera o altro dispositivo di uscita.

Allora accendi il dispositivo di alimentazione.

(2) Collegare il ricevitore ottico e il monitor e collegare con la fibra.

3.TALLY o RS485 inversoCollegamento:

Trasmettitore TALLY o RS485 Connessione di uscita del segnale: (può azionare direttamente l'indicatore LED)

Connessione di ingresso del segnale TALLY o RS485 del ricevitore: (il tipo di carico LED è adatto per l'azionamento OC LED - driver)

Istruzioni sulla responsabilità

• Il cliente si assume la responsabilità per la perdita se il reso/sostituzione viene danneggiato durante il trasporto.
• Si prega di contattarci direttamente se i dispositivi sono danneggiati durante il trasporto da parte nostra.
• Non saremo responsabili per i danni se i dispositivi vengono danneggiati con l'alimentazione elettrica del cliente.
• Si prega di utilizzare l'alimentazione in conformità con il manuale dell'utente.
• Il manuale dell'utente non può essere stampato personalmente o diffuso via Internet senza il nostro permesso.
• Non saremo responsabili per chiunque modifichi il manuale o aggiunga alcune funzionalità al nostro prodotto.
• Questo può causare danni ad altri dispositivi esterni.
• Ripariamo/sostituiremo i dispositivi difettosi che sono ancora sotto garanzia.
• Per favore riciclate l'imballaggio del dispositivo, abbiamo solo una terra.

Indici tecnici

Il pacchetto comprende

Il pacchetto comprende

SDI trasmettitore x 1

Receiver SDI x 1

Modulo SFP x 2

Manuale dell'utente

Per favore, verificate che tutti gli articoli siano inclusi nella scatola.
