Dettagli del prodotto
Luogo di origine: La Cina
Marca: E-link
Certificazione: ROHS,FCC,CE
Numero di modello: LNK-5MP-4V-20
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1pair
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto standard dell'esportazione
Tempi di consegna: 5-12 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 500pairs/Month
Lunghezza d'onda: |
WDM: 1310nm/1550nm |
Distanza di trasmissione: |
20Km |
Numero dei canali: |
4 |
Connettore: |
BNC |
Video sostenente: |
Macchina fotografica di 5MP 4MP 3MP 1080P 720P |
Temperatura di funzionamento:: |
-15°C a 65°C (5°F a 149°F) |
Alimentazione in ingresso entrata: |
DC5V 2A |
Consumo di energia: |
≤6W |
Dimensioni (WxDxH): |
167 x 172 x 28 millimetri |
Peso: |
1.5KG |
Intelaiatura: |
Metallo |
Montaggio delle opzioni: |
Parete-supporto/Scaffale-supporto |
Lunghezza d'onda: |
WDM: 1310nm/1550nm |
Distanza di trasmissione: |
20Km |
Numero dei canali: |
4 |
Connettore: |
BNC |
Video sostenente: |
Macchina fotografica di 5MP 4MP 3MP 1080P 720P |
Temperatura di funzionamento:: |
-15°C a 65°C (5°F a 149°F) |
Alimentazione in ingresso entrata: |
DC5V 2A |
Consumo di energia: |
≤6W |
Dimensioni (WxDxH): |
167 x 172 x 28 millimetri |
Peso: |
1.5KG |
Intelaiatura: |
Metallo |
Montaggio delle opzioni: |
Parete-supporto/Scaffale-supporto |
Caratteristiche
►tecnologia di codifica di Non compressione
►Identifichi automaticamente i formati dei video dell'input.
►Trasmissione di sostegno dei dati RS485 di PTZ AHD, HDCVI, HD-TVI o del segnale e di controllo combinati di CVBS simultaneamente sebbene cavo ottico della fibra
►Macchina fotografica di sostegno 5MP 4MP 3MP 1080P 720P
►Attraverso gli indicatori del LED per informare il suo modo funzionale
►Vasta gamma industriale della temperatura operativa
►Installazione pronta per l'uso e semplice.
►applicazione di temperatura della Ampio-gamma: -15ºC ~65ºC
Panoramica
il video convertitore della fibra in-1 di E-collegamento HD-AHD/HD-CVI/HD-TVI/CVBS 4 adotta il video composito non compresso avanzato di HD e le tecnologie di trasmissione ottiche digitali ad alta velocità che converte i segnali compositi di AHD, di HD-CVI, di HD-TVI o di CVBS in segnali ottici per raggiungere la trasmissione di interurbana (fino a 120Km) attraverso le fibre.
il ricetrasmettitore a fibra ottica di E-collegamento 4Ch AHD/CVI/TVI/CVBS può trasmettere simultaneamente 4 video oltre una dei canali AHD, di HD-CVI, di HD-TVI o di CVBS fibra ottica mista o monomodale. Gli adeguamenti elettronici ed ottici non sono richiesti mai. Gli indicatori del LED sono forniti per stato del sistema di controllo immediatamente.
I dispositivi sono disponibili per l'installazione del scaffale-supporto o autonoma, che è adatta a luogo di lavoro differente. Sostiene la macchina fotografica di 5MP 4MP 3MP 1080P 720P.

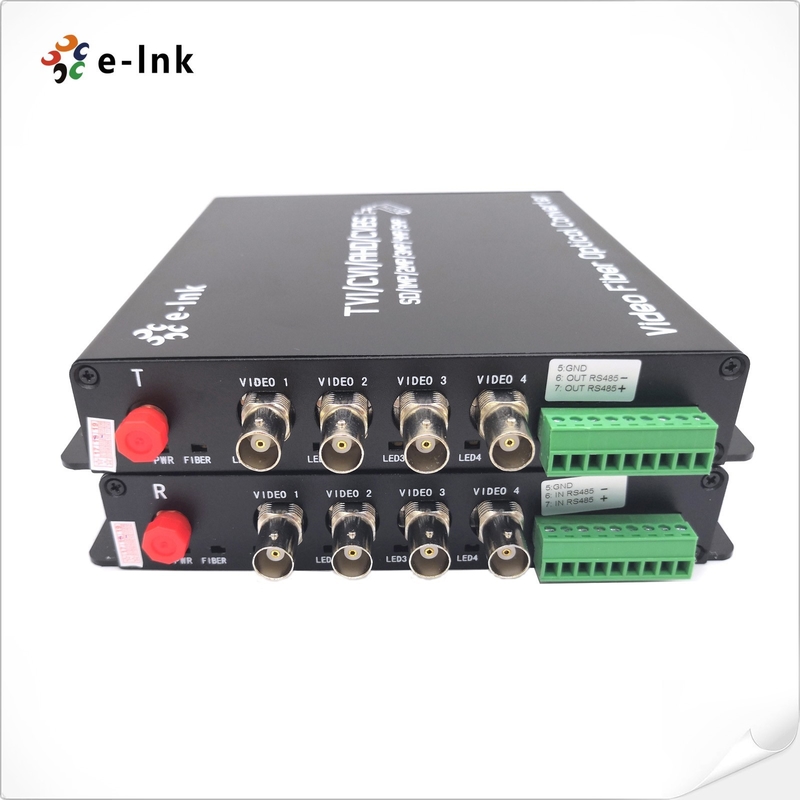

Immagine di Product&Application
Indici tecnici
| Fibra ottica | ||
| Lunghezza d'onda | WDM: 1310nm/1550nm | |
| Potenza di uscita | -8~3dBm | |
| Fibra ottica | 50/125u misto, 62.5/125u misto, singolo modo 9/125u | |
| Sensibilità di Rx | -26dBm | |
| Connettore ottico | FC (difetto), st o Sc (facoltativo) | |
| Distanza di trasmissione | 0~550M)/0~80KM (MP) (di millimetro (la distanza di difetto è 20Km) | |
| Video | ||
| Numero dei canali | 4 | |
| Impedenza dell'ingresso/uscita | 75 ohm (squilibrio) | |
| Video tensione standard dell'ingresso/uscita | 1.0Vp-p | |
| Larghezza di banda video | 50MHz | |
| Campionatura della larghezza di banda | 8bit | |
| Frequenza di campionamento | 108MHz | |
| Rapporto di segnale/disturbo | >67dB | |
| Tempo di caduta e di aumento | <0> | |
| Nervosismo intrinseco del segnale ottico | <0> | |
| Guadagno differenziale | <> | |
| Fase differenziale | <> | |
| Connettore | BNC | |
| Video sostenente | Macchina fotografica di 5MP 4MP 3MP 1080P 720P | |
| Dati di PTZ | ||
| Protocollo | Difetto: RS485 (RS232/RS422 facoltativo) | |
| Numero dei canali | 1 | |
| Connettore | blocchetti terminali 3pins | |
| Tasso di dati | 0-200Kbps | |
| Direzioni | Difetto: Simplex da Rx a Tx (facoltativo duplex di BIDI) | |
| Ambientale | ||
| Temperatura di funzionamento: | -15°C a 65°C (5°F a 149°F) | |
| Temperatura di stoccaggio: | -40°C a 85°C (- 40°F a 185°F) | |
| Umidità relativa: | 5% - 95% senza condensazione | |
| MTBF | > 100.000 ore | |
| Elettrico e meccanico | ||
| Alimentazione in ingresso entrata: | DC5V 2A | |
| Consumo di energia: | ≤6W | |
| Indicatori del LED: | ||
| Fibra | Stato della fibra | |
| Video | LED1, LED2, LED3, LED4 | |
| Dati | Stato di dati | |
| PWR | Stato di potere | |
| Dimensioni (WxDxH): | 167 x 172 x 28 millimetri | |
| Peso: | 1.5Kg | |
| Intelaiatura: | Cassa del metallo | |
| Montaggio delle opzioni: | Parete-supporto/Scaffale-supporto | |
| Approvazioni regolarici | ||
| ISO9001 | ||
| CE, RoHS e FCC | ||
Informazioni di ordinazione
| Modello | Dettagli |
| LNK-5MP-4V-20 | video di 4-Ch HD-AHD/CVI/TVI/CVBS (macchina fotografica di 5MP 4MP 3MP 1080P 720P), 20km, fibra di singolo modo singola, FC, compreso 1 trasmettitore & 1 ricevitore, usati dalle paia |
| LNK-5MP-4V-20R | video di 4-Ch HD-AHD/CVI/TVI/CVBS (macchina fotografica di 5MP 4MP 3MP 1080P 720P) + 1-Ch dati a rovescio RS485 (per le macchine fotografiche di PTZ), 20km, fibra di singolo modo singola, FC, compreso 1 trasmettitore & 1 ricevitore, usati dalle paia |
