Dettagli del prodotto
Luogo di origine: La Cina
Marca: E-link
Certificazione: ISO9001
Numero di modello: LNK-PDH-E8-4F-2SFP
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1 unità
Prezzo: Negoziabile
Imballaggi particolari: Imballaggio di serie del convertitore di media della fibra
Tempi di consegna: 5-10 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, paypal
Capacità di alimentazione: 10000pcs/Month
Peso del pezzo: |
3kg |
Dimensione (L×W×H): |
1U a 19 pollici 485X138X44mm (WXDXH) |
Alimentazione elettrica: |
AC180V ~ 260V; CC – 48V; CC +24V |
Temperatura di funzionamento: |
-10°C ~ 50°C |
Peso del pezzo: |
3kg |
Dimensione (L×W×H): |
1U a 19 pollici 485X138X44mm (WXDXH) |
Alimentazione elettrica: |
AC180V ~ 260V; CC – 48V; CC +24V |
Temperatura di funzionamento: |
-10°C ~ 50°C |

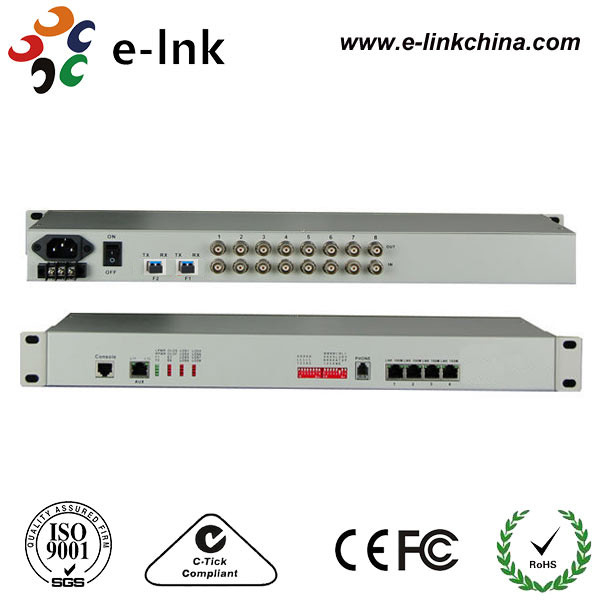

multiplexor ottico della fibra PDH del riempitivo 8E1 4FE 1 della fibra di 16dBm HDMI
8E1 + 4GE 1+1 multiplexor della fibra PDH
Vantaggi del riempitivo della fibra di HDMI
· Sulla base dell'auto - copyright IC
· La larghezza di banda spetta a 1.5G, può conservare la linea fonti
· Il tasso dell'interfaccia Ethernet è 10M/100M, metà/auto piena duplex adattabile
· l'interfaccia Ethernet 4Channel è interfaccia del commutatore, il supporto VLAN, può mettere ad un isolamento logico di 4 canali
· L'interfaccia E1 aderisce a G.703, adotta il recupero di orologio digitale e la tecnologia regolare della fase-serratura
· telefono digitale di affari del PCM 1Channel (facoltativo)
· Fornisca l'interfaccia della gestione della console
· Una volta ottico perda il segnale, può individuare il dispositivo a distanza è spento o la fibra è staccata ed indica l'allarme dal LED
· Il dispositivo locale può osservare la condizione di lavoro del dispositivo a distanza
· Fornisca un'interfaccia di 2 espansioni, voi può estendere i dati asincroni 1~2Channel, quale il codice di RS232/RS485/RS422/Manchester;
· 1~2Channel la voce, opzione di 1~2Channel E1,1~4Channel, o fornisca il comando il "loopback" dell'interfaccia a distanza, facilita la linea manutenzione
· La distanza di trasmissione è fino a 2-120Km senza interruzione
· Il CA 220V, DC-48V, DC24V può essere facoltativo
· Funzione di rilevazione di polarità dell'alimentazione elettrica di DC-48V/DC24V, senza polarità
Indici tecnici
| Parametro | Specificazione |
| Fibra | |
| Fibra mista | |
| Tipo della fibra | 50/125um, 62.5/125um |
| Distanza di trasmissione massima | fibra di singolo modo 62,5/125um di 5Km @, lunghezza d'onda di attenuazione (3dbm/km): 820nm |
| Potere di trasmissione | -12dBm (min) ~-9dBm (massimo) |
| Sensibilità del ricevitore | -28dBm (min) |
| Bilancio di collegamento | 16dBm |
| Fibra monomodale | |
| Tipo della fibra | 8/125um, 9/125um |
| Distanza di trasmissione massima | 40Km |
| Distanza di trasmissione | fibra di singolo modo 9/125um di 40Km @, attenuazione (0.35dbm/km) |
| Lunghezza d'onda | 1310nm |
| Potere di trasmissione | -9dBm (min) ~-8dBm (massimo) |
| Sensibilità del ricevitore | -27dBm (min) |
| Bilancio di collegamento | 18dBm |
| Interfaccia E1 | |
| Norma di interfaccia | aderisca al protocollo G.703 |
| Tasso dell'interfaccia | n*64Kbps±50ppm |
| Codice dell'interfaccia | HDB3 |
| Impedenza E1: | 75Ω (squilibrio), 120Ω (equilibrio) |
| Tolleranza del nervosismo | D'accordo con il protocollo G.742 e G.823 |
| Attenuazione permessa | 0~6dBm |
| Interfaccia Ethernet veloce (10/100) | |
| Tasso dell'interfaccia: | 10/100 di Mbps, metà/automatico-negoziato pieno duplex |
| Norma di interfaccia: | Compatibile con IEEE 802,3, IEEE 802.1Q (VLAN) |
| MAC Address Capability: | 4096 |
| Connettore: | RJ45, supporto automatico-MDIX |
| Potere | |
| Alimentazione elettrica | AC180V ~ 260V; CC – 48V; CC +24V |
| Consumo di energia | ≤10W |
| Dimensione | |
| Dimensione del prodotto | 19' “1U |
| Luogo di lavoro | |
| Temperatura di lavoro | -10°C ~ 50°C |
| Umidità di lavoro | 5%~ 95% (nessuna condensazione) |
| Temperatura di stoccaggio | -40°C ~ 80°C |
| Umidità di stoccaggio | 5%~ 95% (nessuna condensazione) |
Panoramica
Questo dispositivo è il dispositivo di trasmissione ottico punto a punto sviluppato in base al VLSI. Il dispositivo fornisce l'interfaccia di 1-8Channel E1, l'interfaccia di 1-4Channel 10M/100M Ethernet (linea tasso 100M) e 2 interfacce di espansione. l'interfaccia Ethernet 4Channel è interfaccia del commutatore, può sostenere VLAN. 1 interfaccia di espansione può essere usata come il canale di trasmissione RS232/RS485/RS422 di dati asincroni, il segnale di voce, 2/4 di linea il segnale audio di E&M, il segnale di commutatore, il segnale di Ethernet (larghezza di banda 2M) .1Channel che il telefono digitale di affari può essere facoltativo. È molto flessibile. Ha funzione dell'allarme. Il lavoro è affidabile, stabile e basso consumo energetico, l'alta integrazione, piccola dimensione.
