Dettagli del prodotto
Luogo di origine: La Cina
Marca: E-link
Certificazione: ROHS,FCC,CE
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1pcs
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto standard dell'esportazione
Tempi di consegna: 5-12 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1000pcs/month
Lunghezza d'onda di funzionamento (nanometro): |
1260~1650 |
Min Return Loss (dB): |
55 |
Temperatura di funzionamento (℃): |
-40~85 |
Temperatura di stoccaggio (℃): |
-40~85 |
Lunghezza d'onda di funzionamento (nanometro): |
1260~1650 |
Min Return Loss (dB): |
55 |
Temperatura di funzionamento (℃): |
-40~85 |
Temperatura di stoccaggio (℃): |
-40~85 |

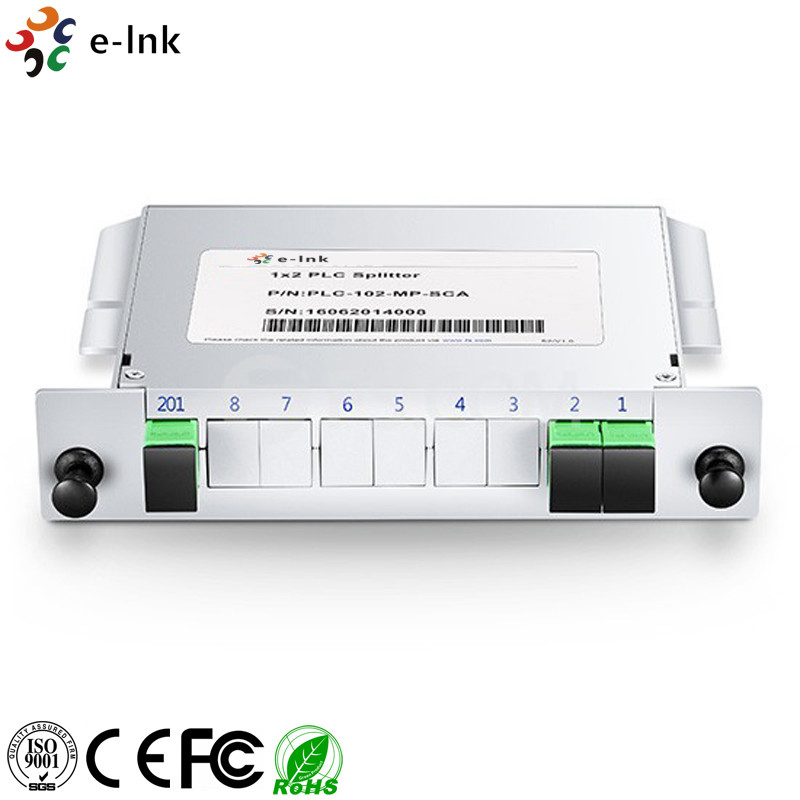

il separatore dello SpA della cassetta 2×N inserisce il tipo Min Return Loss 55DB
Tipo alimentabile separatore della cassetta dello SpA
Vantaggi
perdita di inserzione bassa del ü (IL)
alto isolamento del ü
perdita dipendente di polarizzazione bassa del ü (PDL)
progettazione compatta del ü con gli adattatori
ampia lunghezza d'onda di funzionamento del ü
buona uniformità di Manica--Manica del ü
alta affidabilità del ü ed alta stabilità
ü Telcordia GR-1209-CORE-2001 compiacente
ü Telcordia GR-1221-CORE-1999 compiacente
ü YD/T-1272Q compiacente
ü Q/CT-2295 compiacente
ü RoHS-6 compiacente (senza piombo)
Indici tecnici
| Parametri | separatori dello SpA della cassetta 1×N | ||||
| Lunghezza d'onda di funzionamento (nanometro) | 1260~1650 | ||||
| Configurazione del porto | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 |
| Max Insertion Loss (dB) (grado di P/S) | 4.1/4.3 | 7.4/7.6 | 10.5/10.8 | 13.8/14.0 | 16.8/17.2 |
| Max Loss Uniformity (dB) | 0,6 | 0,7 | 0,8 | 1,2 | 1,5 |
| PDL massimo (dB) | 0,2 | 0,25 | |||
| Min Return Loss (dB) | 55 | ||||
| Min Directivity (dB) | 55 | ||||
| Max Wavelength Dependent Loss (dB) | 0,5 | 0,8 | |||
| Max Temperature Stability (dB) | 0,5 | ||||
| Temperatura di funzionamento (℃) | -40~85 | ||||
| Temperatura di stoccaggio (℃) | -40~85 | ||||
| Dimensione L×W×H (millimetri) del dispositivo | 130×100×25 | 267x100x50 | |||
| Parametri | separatori dello SpA della cassetta 2×N | ||||
| Lunghezza d'onda di funzionamento (nanometro) | 1260~1650 | ||||
| Configurazione del porto | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 |
| Max Insertion Loss (dB) | 4,5 | 7,9 | 11,3 | 14,7 | 17,8 |
| Max Loss Uniformity (dB) | 0,9 | 1,0 | 1,2 | 1,5 | 1,8 |
| PDL massimo (dB) | 0,3 | 0,35 | |||
| Min Return Loss (dB) | 55 | ||||
| Min Directivity (dB) | 55 | ||||
| Max Wavelength Dependent Loss (dB) | 0,5 | 0,8 | |||
| Max Temperature Stability (dB) | 0,5 | ||||
| Temperatura di funzionamento (℃) | -40~85 | ||||
| Temperatura di stoccaggio (℃) | -40~85 | ||||
| Dimensione L×W×H (millimetri) del dispositivo | 130×100×25 | 267x100x50 | |||
Panoramica
Il separatore dello SpA della cassetta di E-collegamento (circuito planare dell'onda luminosa) è un tipo di dispositivo ottico della gestione di potere con il pacchetto della cassetta fabbricato facendo uso della tecnologia ottica della guida d'onda della silice. È ampiamente usato nelle reti di PON/ODN realizzare il potere del segnale ottico che spacca con il rapporto di scissione 1xN o 2xN. il E-collegamento fornisce una serie di separatori su misura dello SpA della cassetta per soddisfare le richieste differenti della configurazione del porto, del connettore dell'input e del connettore di uscita.
