Dettagli del prodotto
Luogo di origine: La Cina
Marca: E-link
Certificazione: ROHS,FCC,CE
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1pcs
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto standard dell'esportazione
Tempi di consegna: 5-12 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1000pcs/month
Lunghezza d'onda di funzionamento (nanometro): |
1260~1650 |
Min Return Loss (dB): |
55 |
Temperatura di funzionamento (℃): |
-5~75 |
Temperatura di stoccaggio (℃): |
-40~85 |
Lunghezza d'onda di funzionamento (nanometro): |
1260~1650 |
Min Return Loss (dB): |
55 |
Temperatura di funzionamento (℃): |
-5~75 |
Temperatura di stoccaggio (℃): |
-40~85 |

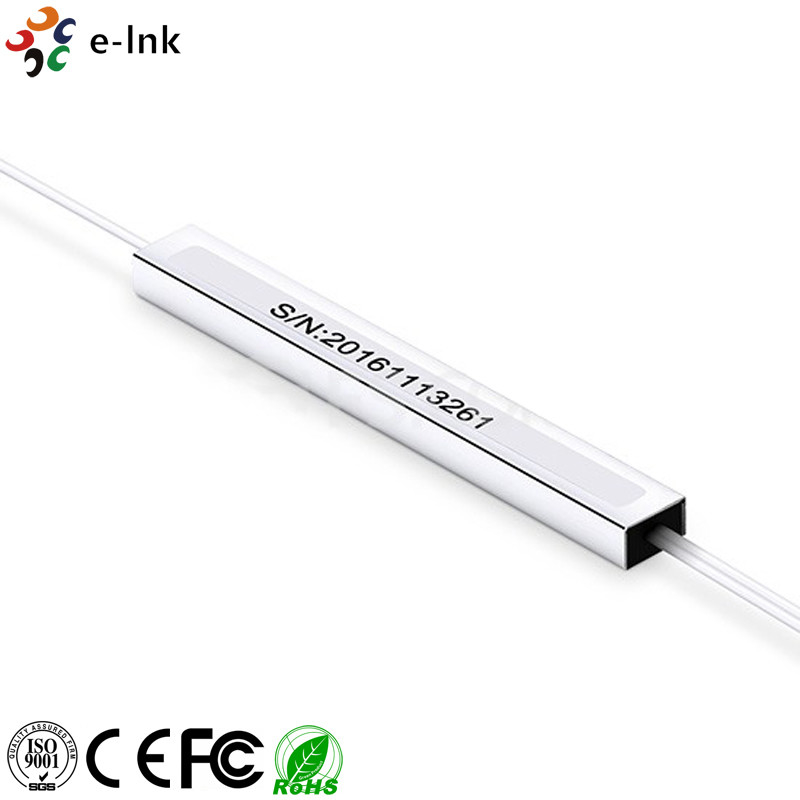

Mini modulo del separatore dello SpA dell'alto di isolamento di PDL PoE separatore di potere
Separatore dello SpA di Mini Module
Vantaggi
1. Perdita di inserzione bassa (IL)
2. Alto isolamento
3. Perdita dipendente di polarizzazione bassa (PDL)
4. Progettazione compatta
5. Ampia lunghezza d'onda di funzionamento
6. Buona uniformità di Manica--Manica
7. Alta affidabilità ed alta stabilità
8. Telcordia GR-1209-CORE-2001 compiacente
9. Telcordia GR-1221-CORE-1999 compiacente
10. YD/T-1272Q compiacente
11. Q/CT-2295 compiacente
12. RoHS-6 compiacente (senza piombo)
Indici tecnici
| Parametri | separatori dello SpA di 1×N Mini Module | |||||
| Lunghezza d'onda di funzionamento (nanometro) | 1260~1650 | |||||
| Configurazione del porto | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
| Max Insertion Loss (dB) (grado di P/S) | 4.1/4.3 | 7.4/7.6 | 10.5/10.8 | 13.8/14.0 | 16.8/17.2 | 20.8/21.3 |
| Max Loss Uniformity (dB) | 0,6 | 0,7 | 0,8 | 1,2 | 1,5 | 2,0 |
| PDL massimo (dB) | 0,2 | 0,25 | 0,35 | |||
| Min Return Loss (dB) | 55 | |||||
| Min Directivity (dB) | 55 | |||||
| Max Wavelength Dependent Loss (dB) | 0,5 | 0,8 | 1,0 | |||
| Max Temperature Stability (dB) | 0,5 | |||||
| Temperatura di funzionamento (℃) | -5~75 | |||||
| Temperatura di stoccaggio (℃) | -40~85 | |||||
| Dimensione L×W×H (millimetri) del dispositivo | 60×7×4 | 60x12x4 | 80x20x6 | 100x40x6 | ||
| Parametri | separatori dello SpA di 2×N Mini Module | ||||
| Lunghezza d'onda di funzionamento (nanometro) | 1260~1650 | ||||
| Configurazione del porto | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 |
| Max Insertion Loss (dB) | 4,5 | 7,9 | 11,3 | 14,7 | 17,8 |
| Max Loss Uniformity (dB) | 0,9 | 1,0 | 1,2 | 1,5 | 1,8 |
| PDL massimo (dB) | 0,3 | 0,35 | |||
| Min Return Loss (dB) | 55 | ||||
| Min Directivity (dB) | 55 | ||||
| Max Wavelength Dependent Loss (dB) | 0,5 | 0,8 | |||
| Max Temperature Stability (dB) | 0,5 | ||||
| Temperatura di funzionamento (℃) | -5~75 | ||||
| Temperatura di stoccaggio (℃) | -40~85 | ||||
| Dimensione L×W×H (millimetri) del dispositivo | 60×7×4 | 60x12x4 | 100x20x6 | ||
Panoramica
Il mini separatore dello SpA del modulo di E-collegamento (circuito planare dell'onda luminosa) è un tipo di dispositivo ottico della gestione di potere con il mini pacchetto del modulo fabbricato facendo uso della tecnologia ottica della guida d'onda della silice. È ampiamente usato nelle reti di PON/ODN realizzare il potere del segnale ottico che spacca con il rapporto di scissione 1xN o 2xN. il E-collegamento fornisce una serie di mini separatori su misura dello SpA del modulo per soddisfare le richieste differenti della configurazione del porto, del tipo di cavo, della lunghezza della fibra, del connettore dell'input e del connettore di uscita.
