Dettagli del prodotto
Place of Origin: China
Marca: E-link
Certificazione: CE, RoHS, FCC
Numero di modello: LNK-AA7DM3-10
Termini di pagamento e di spedizione
Minimum Order Quantity: 1PCS
Prezzo: Negoziabile
Packaging Details: Active Optical Cable Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
Nome del prodotto: |
cavo ottico attivo 100G |
Tasso di dati: |
10/25/40/100G |
Tipo di cavo: |
Cavo di AOC |
Colore del cavo: |
Verde |
Tipo di connettore: |
QSFP28 a QSFP28 |
Lunghezza di cavo: |
10 metri |
Materiale del rivestimento del cavo: |
PVC |
Temperatura di funzionamento: |
-5~75℃ |
Nome del prodotto: |
cavo ottico attivo 100G |
Tasso di dati: |
10/25/40/100G |
Tipo di cavo: |
Cavo di AOC |
Colore del cavo: |
Verde |
Tipo di connettore: |
QSFP28 a QSFP28 |
Lunghezza di cavo: |
10 metri |
Materiale del rivestimento del cavo: |
PVC |
Temperatura di funzionamento: |
-5~75℃ |

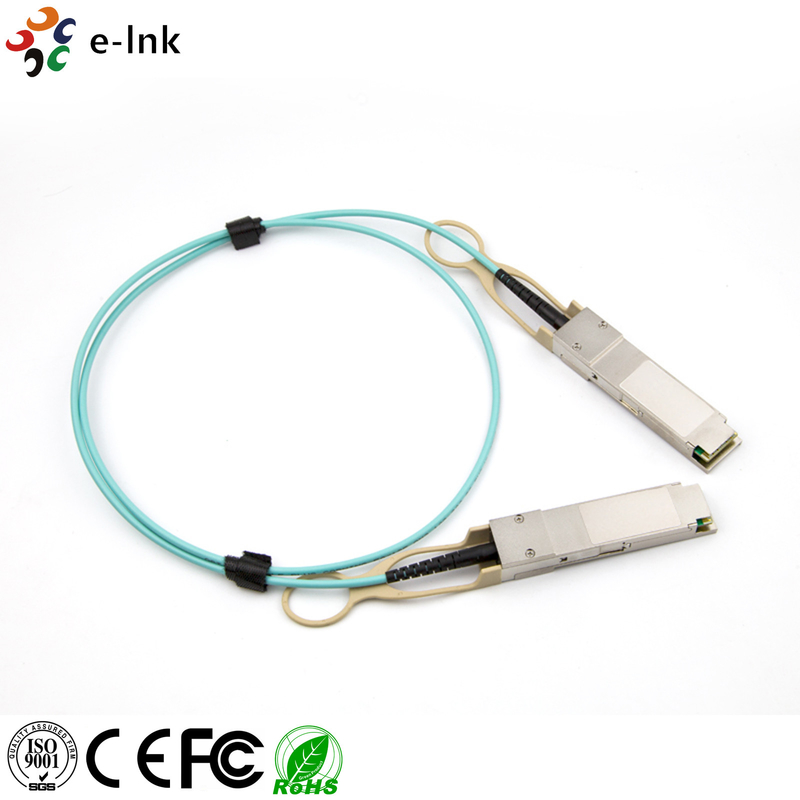

E-link’s LNK-AA7DM3-XXX series are active optical cables (AOC) that allows bi-directional 100Gbps transmission suitable for high performance computing (HPC) clustering and other high-throughput data network, con vantaggi quali alta velocità, elevata densità, bassa latenza, basso consumo energetico e peso leggero.
Quad Small Form-factor Pluggable (QSFP) è un tipo di connettore elettrico con basso profilo e basso consumo di energia.Supporta un collegamento parallelo bidirezionale con 10.3125Gb/s per corsia, x4 canali e questo connettore è in grado di raggiungere fino a 100m.PIN diodo quattro array e interfaccia di gestione I2C, funzionante a temperatura da 0 a 70 gradi e che richiede una tensione di alimentazione di 3,3 V.È progettato come connettore elettrico a 38 pin per fornire comodità e flessibilità nelle applicazioni di connessione.
Questi valori rappresentano la soglia di danno del modulo.Lo stress superiore a uno dei valori massimi assoluti individuali può causare danni immediati e catastrofici al modulo anche se tutti gli altri parametri sono entro le condizioni di funzionamento raccomandate..
Tabella 1 Classificazioni massime assolute
| Parametro | Condizioni | Min. | Max. | Unità |
| tensione di alimentazione a 3,3 V | - Zero.5 | 3.75 | V. | |
| Voltaggio sulle schede I/O | - Zero.5 | VDD + 0.5 | V. | |
| Swing differenziale di input | 1.5 | Vpp | ||
| Temperatura di conservazione | Non condensanti | - Quaranta. | 85 | Calore medio |
| Intervallo di temperatura della cassa alimentata | Non condensanti | - 5 | 70 | Calore medio |
| Umidità relativa | 5 | 85 | % | |
| Tensione di scarica statica su pin ad alta velocità | Modello del corpo umano | 500 | V. | |
| tensione di scarica statica su altri perni | Modello del corpo umano | 2000 | V. | |
| Scarico d'aria nella cassa QSFP | Prova EN61000-4-2 Criterio B | 15 | kV | |
| Scarica di contatto per la custodia QSFP | Prova EN61000-4-2 Criterio B | 8 | kV |
Tabella 2 Condizioni di esercizio raccomandate
| Parametro | Condizioni | Min. | Tipo. | Max. | Unità |
| Tasso di dati per corsia | 8B/10BCodifica, 64B/66B codifica | 1 | 26 | Gbit/s | |
| 3.3V Tensione di alimentazione | 3.13 | 3.3 | 3.47 | V. | |
| Rumore dell'alimentazione, comprese le onde | 1 kHz alla frequenza di funzionamento misurata a VCC_HOST | 50 | mVpp | ||
| Temperatura della cassa | 0 | 35 | 70 | Calore medio |
Un tavolo.5 Specifica della velocità di dati
| Il simbolo | Parametro | Min. | Tipico | - Max, ti prego. | Unità | Altre note |
| BR | Tasso di bit per corsia | 10 | 25.781 | 28 | Gbit/s | Performance BER più basse a 28 Gbps |
| BER | Tasso di errore dei bit | 10️12 | 1.2.3 |
1.Bit Error Rate è testato con PRBS 231-1 pattern a 25,781Gbit/s.
2.100G QSFP28 AOC richiede un connettore elettrico conforme a SFF-8662 o SFF-8672 che viene utilizzato sulla scheda host per garantire la sua specifica di interfaccia elettrica.
Forniamo supporto tecnico completo e servizio per tutti i nostri prodotti di accessori in fibra ottica.Il nostro personale tecnico esperto è disponibile per aiutarvi con qualsiasi domanda o preoccupazione.Offriamo supporto sia online che telefonico, in modo da poter ottenere sempre l'aiuto di cui hai bisogno quando ne hai bisogno.
Siamo impegnati a fornire il supporto tecnico e il servizio di massima qualità nel settore.Il nostro team esperto è disponibile per rispondere a qualsiasi domanda e per fornire informazioni dettagliate sui nostri prodotti e serviziSiamo dedicati ad aiutarvi a ottenere il massimo dai vostri prodotti di accessori in fibra ottica.
Se mai si verificano problemi con i vostri prodotti di accessori in fibra ottica, non esitate a contattarci. Faremo del nostro meglio per risolvere il vostro problema in modo rapido ed efficiente.Siamo sempre qui per aiutarvi a garantire che i vostri prodotti di accessori in fibra ottica funzionino correttamente e che ne ricaviate il massimo..
Gli accessori in fibra ottica sono confezionati con imballaggio a bolla, in scatole progettate per essere durevoli e leggere.e etichettato con l'indirizzo e le informazioni di spedizione appropriateA seconda delle dimensioni e del peso del prodotto, gli articoli possono essere spediti via terra, via aerea o via mare.
|
Numero della parte |
Tasso di dati |
Distanze |
Tipo di connettore |
Tipo di cavo |
Intervallo di temperatura |
Cappotto a cavo |
|
LNK-AA7DM3-1 |
Fino a 100G |
1 m |
QSFP28 a QSFP28 |
Cavo AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-2 |
Fino a 100G |
2 metri |
QSFP28 a QSFP28 |
Cavo AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-3 |
Fino a 100G |
3 metri |
QSFP28 a QSFP28 |
Cavo AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-5 |
Fino a 100G |
5 metri |
QSFP28 a QSFP28 |
Cavo AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-7 |
Fino a 100G |
7 metri |
QSFP28 a QSFP28 |
Cavo AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-10 |
Fino a 100G |
10 metri |
QSFP28 a QSFP28 |
Cavo AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-15 |
Fino a 100G |
15 metri |
QSFP28 a QSFP28 |
Cavo AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-20 |
Fino a 100G |
20 metri |
QSFP28 a QSFP28 |
Cavo AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-25 |
Fino a 100G |
25 metri |
QSFP28 a QSFP28 |
Cavo AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-30 |
Fino a 100G |
30 metri |
QSFP28 a QSFP28 |
Cavo AOC |
0-70°C |
PVC |
Nota:
1. 100GBASE QSFP28 a QSFP28 AOC è testato individualmente su apparecchiature corrispondenti come Cisco, Arista, Juniper, Dell, Brocade e altre marche,e passa il monitoraggio del sistema di controllo della qualità intelligente E-link.
2Le AOC da 100GBASE QSFP28 a QSFP28 personalizzate sono disponibili in varie lunghezze.
