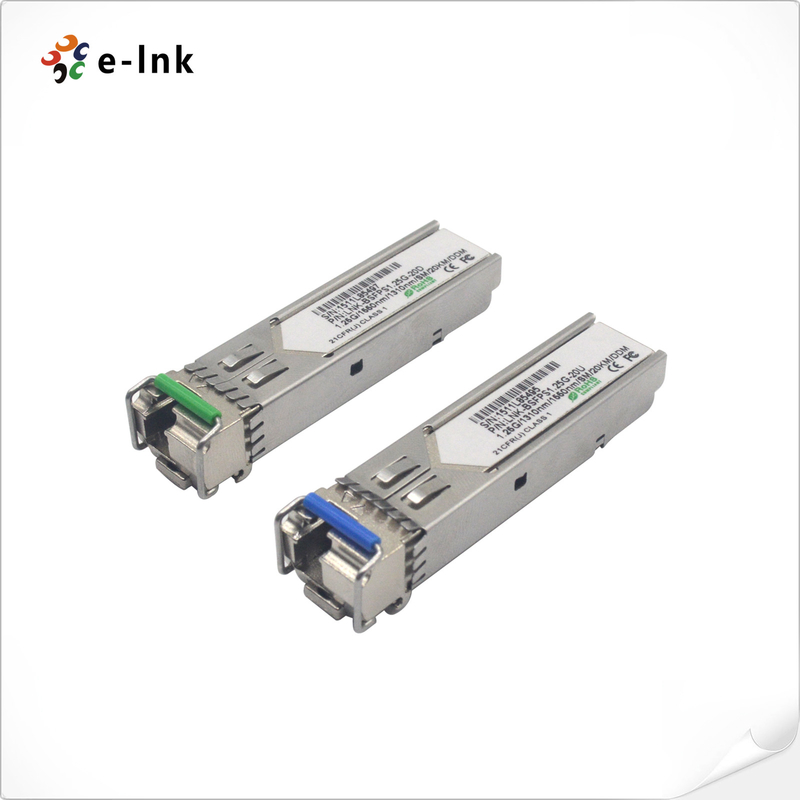

1.25Gbps SFP Bi-Directional Transceiver, 20km di raggiungimento 1310nm TX / 1490nm RX

Name: 1.25Gbps SFP Bi-Directional Transceiver, 20km di raggiungimento 1310nm TX / 1490nm RX
Brand: E-link China Technology Co.,LTD
SKU: E-link SFP-BIDI
Price: 369.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: E-link

Certificazione: ISO9001 / CE / RoHS / FCC

Numero di modello: E-link SFP-BIDI

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1Pair

Prezzo: Negotiate

Imballaggi particolari: Accessori in fibra ottica Imballaggio in cartone standard

Tempi di consegna: 1-3 giorni lavorativi

Termini di pagamento: L/C, T/T, Western Union, MoneyGram, PayPal

Capacità di alimentazione: 1000000pcs/mese

Ottieni il miglior prezzo

Contatta ora

Specificità

Descrizione

Specificità

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                      Trasmettitore bidirezionale SFP da 20 km di portata, 1Trasmettitore bidirezionale SFP da.25 Gbps, Trasmettitore bidirezionale 1310nm TX SFP


Tasso di dati:	Gigabit Ethernet1.25G	Corrente di polarizzazione:	da 0 a 100 mA
Temperatura di lavoro:	Da 0 a +70	Raggio di curvatura:	≥40mm
Potere di TX:	-5 a 0 dBm	potere del rx:	-23 a -3 dBm

Tasso di dati:	Gigabit Ethernet1.25G
Corrente di polarizzazione:	da 0 a 100 mA
Temperatura di lavoro:	Da 0 a +70
Raggio di curvatura:	≥40mm
Potere di TX:	-5 a 0 dBm
potere del rx:	-23 a -3 dBm

Descrizione

1.25Gbps SFP Bi-Directional Transceiver, 20km di raggiungimento 1310nm TX / 1490nm RX

1.25Gbps SFP Bi-Directional Transceiver, 20km di raggiungimento 1310nm TX / 1490nm RX

Accessori a fibra otticaVantaggi:

Operazione a doppia velocità di trasmissione di dati di 1,25 Gbps/1,063 Gbps
Laser DFB 1310 nm e fotodetettore PIN per trasmissione a 20 km
Conformi alle norme SFP MSA e SFF-8472 con LC simplex
Monitoraggio diagnostico digitale:
Calibrazione interna o esterna
Compatibile con SONET OC-24-LR-1
Compatibile con la RoHS
+3,3V alimentazione singola
Intervallo di temperatura della cabina di funzionamento di
0°C a +70°C (commerciale) o -40°C a +85°C (industriale)

Visualizzazione

I ricevitori SFP-BIDI sono moduli ad alte prestazioni ed economici che supportano doppio tasso di trasmissione

1,25 Gbps/1,0625 Gbps e una distanza di trasmissione di 20 km con SMF.

Il ricevitore è composto da tre sezioni: un trasmettitore laser DFB, un fotodiodo PIN integrato

con preamplificatore a transimpedenza (TIA) e unità di controllo MCU.

requisiti di sicurezza.

I ricevitori sono compatibili con SFP Multi-Source Agreement (MSA) e SFF-8472.

Informazioni, si rimanda all'SFP MSA

Diagramma dei blocchi dei moduli

Applicazione

Gigabit Ethernet

Canali di fibra

Passare a Interfaccia di passaggio

Applicazioni con backplane commutato

Interfaccia router/server

Altri sistemi di trasmissione ottica

Parametri tecnici

Parametro		Il simbolo		Min.	Tipico	Max.	Unità	Altre note
Trasmettitore
Lunghezza d'onda centrale			λc	1290	1310	1330	nm
Larghezza spettrale (-20dB)			∆λ			1	nm
Rapporto di soppressione in modalità laterale			SMSR	30			dB
Potenza media di uscita			Pout	- 5		0	dBm	1
Rapporto di estinzione			Pronto soccorso	9			dB
Tempo di risalita/caduta ottica (20%~80%)			t_r/t_f			0.26	ns
Differenza di oscillazione di input dei dati			V._IN	400		1800	mV	2
Impedanza differenziale di ingresso			Z_IN	90	100	110	Ω
Disattivare TX	Disattivare			2.0		Vcc	V.
Disattivare TX	Abilitare			0		0.8	V.
Errore TX	Incriminazione			2.0		Vcc	V.
Errore TX	Normalmente			0		0.8	V.
Ricevitore
Lunghezza d'onda centrale			λc	1470	1490	1510	nm
Sensibilità del ricevitore						- 23 anni	dBm	3
Sovraccarico del ricevitore				-3			dBm	3
Risparmio di capitale			Dati di riferimento_D			- 24	dBm
Dati di riferimento			Dati di riferimento_A	- 35 anni.			dBm
L'isteresi di LOS				1		4	dB
Differenziale di oscillazione di uscita dei dati			Vout	400		1800	mV	4
Dati di riferimento			Altezza	2.0		Vcc	V.
Dati di riferimento			Basso			0.8	V.

Tempismo ed elettricità

Parametro	Il simbolo	Min.	Tipico	Max.	Unità
Tx disabilitare il tempo negativo	t_on			1	ms
Tx disabilitare il tempo di conferma	t_off			10	μs
Tempo di inizializzazione, compreso il ripristino del guasto Tx	t_init			300	ms
Tx Fault Assert Time (tempo di accertamento della colpa)	t_fault			100	μs
Disattivare il ripristino	t_reset	10			μs
TEMPO di affermazione LOS	t_loss_on			100	μs
TEMPO di decadenza	t_loss_off			100	μs
Tasso di orologeria di identificazione seriale	f_serial_clock			400	KHz
MOD_DEF (0:2) -Alto	V._H	2		Vcc	V.
MOD_DEF (0:2) - Basso	V._L			0.8	V.

Specifica diagnostica

Parametro	Distanza	Unità	Accuratezza	Calibrazione
Temperatura	Da 0 a +70	°C	± 3°C	Interno / Esterno
Temperatura	-40 a +85	°C	± 3°C	Interno / Esterno
Voltaggio	3.0 a 3.6	V.	± 3%	Interno / Esterno
Corrente di bias	Da 0 a 100	mA	± 10%	Interno / Esterno
TX Power	- 5 a 0.	dBm	± 3 dB	Interno / Esterno
Potenza RX	- 23 a -3.	dBm	± 3 dB	Interno / Esterno
