Dettagli del prodotto
Place of Origin: China
Marca: E-link
Certificazione: ISO9001, CE, FCC, RoHS
Model Number: LNK-IMCRS1100-SFP
Termini di pagamento e di spedizione
Minimum Order Quantity: 1pcs
Prezzo: negotiate
Packaging Details: Industrial Ethernet Converter standard export package
Delivery Time: 5-8 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000pcs/month
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |

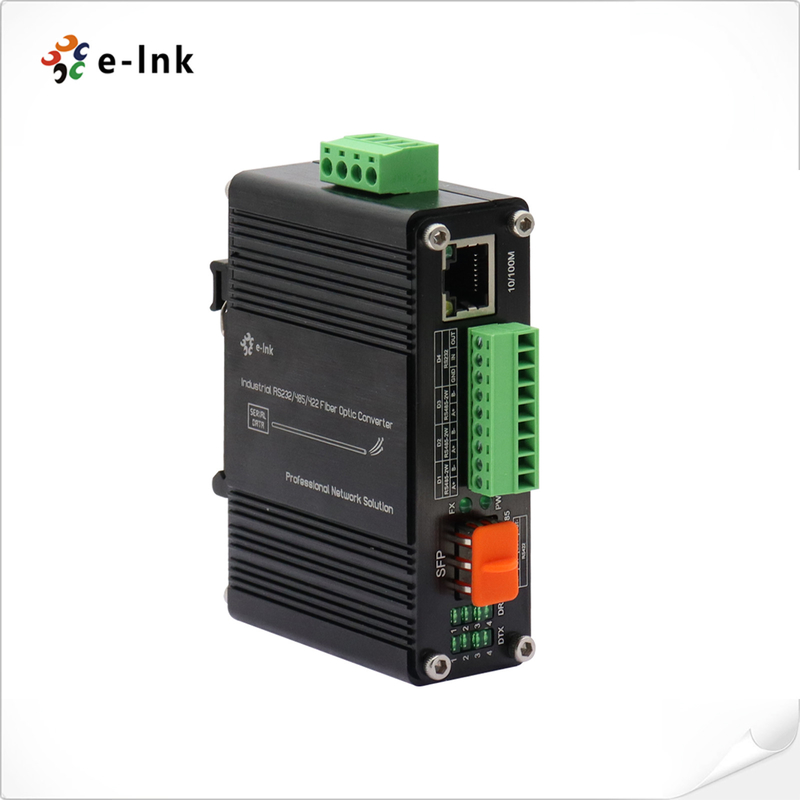

Mini Industrial 10/100Base-T a 100Base-X SFP Fiber Ethernet Media Converter
Ethernet Media ConverterCaratteristiche
1 x 10/100BASE-T RJ45 con funzione automatica MDI / MDI-X
1 x porta SFP, 100 Base-FX
1 x porta seriale RS232/RS485/RS422
Supporta full/half-duplex, negoziazione automatica
► IEEE 802.3az Energy Efficient Ethernet (EEE) compliant
L'indicatore LED per la diagnosi di rete
Protezione da sovratensione e protezione statica integrata
Input di potenza del blocco terminale 12~48VDC
Supporta l'installazione DIN-Rail & Wall-mount
-40°C a 75°C
(-40° F a 167° F) temperatura di funzionamento
Visualizzazione
LNK-IMCRS1100-SFP è un convertitore multimediale di tipo DIN che supporta moduli SFP esterni e
è conforme alla norma EN55022.
-40°C a +75°C. LNK-IMCRS1100-SFP supporta 10/100Base-T e 100Base-X SFP e RS232/RS485/RS422
La porta Ethernet supporta sia la modalità half-duplex che quella full-duplex.
Moduli SFP (fibra monomodo/multi-modo, 1/2 core) a seconda delle esigenze.
segnale / dati RJ45 a un collegamento in fibra ottica per estendere il segnale fino a 2 km su fibra multimode e 80 km su
Fibra mono-moda.
Indici tecnici
| Ethernet | |
| Norme | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE 802.3az Ethernet ad efficienza energetica (EEE) | |
| Tipo di trattamento | Storage-and-Forward |
| Tasso di filtraggio in avanti | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| Memoria del pacchetto buffer | 1 Mbit |
| Lunghezza massima del pacchetto | 9K byte |
| Dimensione della tabella degli indirizzi | Indirizzi MAC 2K |
| Interfaccia | |
| Porta Ethernet: | 1 x RJ45 |
| Porta ottica: | 1 x SFP 100Base-FX |
| Porta seriale | 1 x terminale industriale RS232/RS485/RS422 |
| RS232/RS485/RS422 | |
| Interfaccia seriale | Terminale industriale |
| Porti di segnale | 1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H può essere raggruppato in 1Ch RS422 ad alta velocità |
| Tasso di Baud | RS485/RS422/RS232:4800-460800 |
| Norme | EIA /TIA RS232/485/422 |
| Distanza seriale | RS232: 15 metri, RS485/422: 1000 metri |
| Tasso | Max 2 Mbps |
| RS-232 | TXD, RXD, GND - Bi-direzionale |
| RS-485 | D+, D-, GND - Bi-direzionale |
| Protezione statica | Protezione contro le scariche elettro-statiche (ESD) da 15 KV |
| Protezione contro le sovratensioni | Protezione contro le sovratensioni di 1500 W/sec |
| Elettronica e meccanica | |
| Potenza di ingresso | 12~48VDC, blocco terminale a 4 pin |
| Consumo di energia | 3W Max. |
| Dimensioni (WxDxH) | 95 x 70 x 30 mm |
| Peso | 0.25 kg |
| Casing | Cassa in alluminio |
| Opzioni di montaggio: | DIN-Rail / montaggio a parete |
| Indicatori LED | |
| PWR | Stato di potenza |
| Valore di cambio | Status del collegamento dati |
| 10/100M | Stato Ethernet |
| DTX 1 2 3 4 | Status dei dati seriali |
| DRX 1 2 3 4 | Status dei dati seriali |
| Ambiente | |
| Temperatura di funzionamento: | -40°C a 75°C (-40°F a 167°F) |
| Temperatura di conservazione: | -40°C a 85°C (-40°F a 185°F) |
| Umidità relativa: | Non condensante da 5% a 95% |
| MTBF | > 200 000 ore |
| Autorizzazioni di legge | |
| ISO9001, CE, FCC, RoHS | |
Importazione: EN55022:2010+AC: 2011, classe A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 | |
SME: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) | |
Applicazione
Informazioni sull'ordine
| Modello | Descrizione |
| LNK-IMCRS1100-SFP | Mini Industrial 10/100Base-T a 100Base-X SFP Fiber Ethernet Media Converter con 1Ch RS232/RS485/RS422 |
| Opzioni SFP | SFP opzione. Selezionate il vostro SFP nella nostra pagina Opzioni SFP (SFP industriale). |
| Il modulo SFP deve essere acquistato separatamente. | |
| Opzioni di montaggio | ► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Opzioni di alimentazione | - 24W/1A 24VDC. |
| L'alimentazione è da acquistare separatamente. |
