4E1 convertitore in fibra ottica
, Modulo di interfaccia di rete 1FE
, Accessorio NMS della console EOW

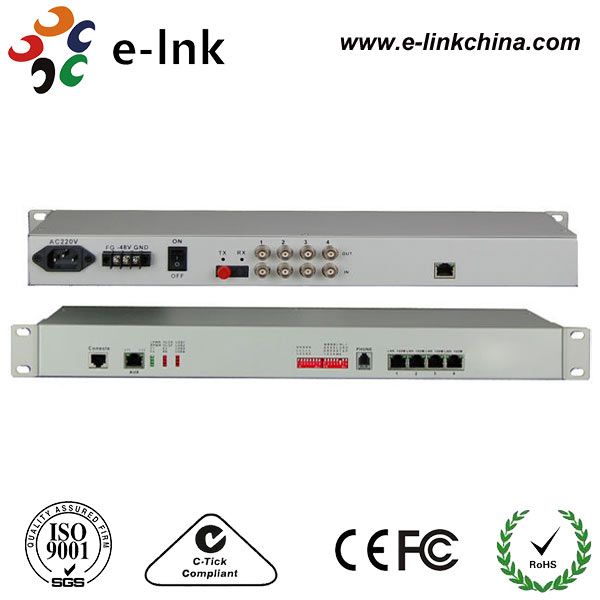

4E1 + 1FE + EOW + NMS della console
4E1 + 1FE + EOW + NMS della console
Vantaggi
·Fornire 4 interfacce digitali E1, opzioni di impedenza 75 Ω~120Ω;Detettore ottico dinamico modulare di larghezza
·1 canale PCM telefono digitale aziendale (facoltativo)
·La velocità di interfaccia Ethernet è di 10/100M, semi/full duplex Auto-Nego
·Fornire l'interfaccia di gestione della console (RS232)
·Il dispositivo fornisce l'interfaccia di fibra ottica master e l'interfaccia di fibra ottica di backup, la funzione di backup a doppia porta ottica garantisce che il lavoro non si rompa mai (opzionale)
·Interfaccia E1 conforme a G.703, adotta il recupero dell' orologio digitale e la tecnologia di blocco di fase liscio
·Quando il segnale ottico perde, può rilevare il dispositivo remoto è spento o la fibra è disconnessa, e indica l'allarme da LED
·Il dispositivo locale può visualizzare la condizione di funzionamento del dispositivo remoto
·Fornire il comando dell'interfaccia remota Loop Back, facile manutenzione della linea
·La distanza di trasmissione è fino a 2-120Km senza interruzioni
·Supporto del gestore SNMP (agente SNMP interno)
·AC 220V, DC-48V, DC24V possono essere opzionali
·Funzione di rilevamento della polarità dell'alimentazione DC-48V/DC24V, senza polarità
Visualizzazione
Questo dispositivo fornisce4Interfaccia canale E1,1 canale 10/100M Fast Ethernet e1 canale PCM telefono digitale di linea (opzionale). È molto flessibile. Ha funzione di allarme. Il lavoro è affidabile, stabile e basso consumo di energia, alta integrazione e piccola dimensione.
Indici tecnici
|
Parametro
|
Specificità
|
|
Fibra
|
|
Fibra multi-modo
|
|
Tipo di fibra
|
50/125um, 62.5/125um
|
|
Distanza massima di trasmissione
|
5 km @ 62,5 / 125ummulti-Fibra di modalità, attenuazione (3dBm/km)Lungozza d'onda: 820nm
|
|
Potenza di trasmissione
|
-12dBm (min) ~-9dBm (max)
|
|
Sensibilità del ricevitore
|
-28 dBm (Min)
|
|
Bilancio dei collegamenti
|
16 dBm
|
|
Fibra monomodo
|
|
Tipo di fibra
|
8/125um, 9/125um
|
|
Distanza massima di trasmissione
|
120 km
|
|
Distanza di trasmissione
|
120Km @ 9 / 125um fibra monomodo, attenuazione (0,35dbm/km)
|
|
Lunghezza d'onda
|
1310 nm
|
|
Potenza di trasmissione
|
-9 dBm (Min) ~-8 dBm (Max)
|
|
Sensibilità del ricevitore
|
-27 dBm (Min)
|
|
Bilancio dei collegamenti
|
18 dBm
|
|
Interfaccia E1
|
|
Standard di interfaccia
|
rispettare il protocollo G.703
|
|
Tasso di interfaccia
|
n*64Kbps±50ppm
|
|
Codice di interfaccia
|
HDB3
|
|
E1 Impedanza:
|
75Ω (disequilibrio), 120Ω (equilibrio)
|
|
Tolleranza al jitter
|
Conformemente ai protocolli G.742 e G.823
|
|
Attenuazione consentita
|
0~6 dBm
|
|
Interfaccia Ethernet
|
|
Tasso di interfaccia
|
10/100 Mbps, auto-negoziazione duplex a metà/piena
|
|
Standard di interfaccia
|
Compatibile con l'IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Capacità di indirizzo MAC
|
4096
|
|
Collegamento
|
RJ45, supporto Auto-MDIX
|
|
Potenza
|
|
Fornitore di alimentazione
|
AC180V ~ 260V".DC️48 V".CC + 24V
|
|
Consumo di energia
|
≤10W
|
|
Dimensione
|
|
Dimensione del prodotto
|
216X140X31mm(WXDXH)
|
|
Imballaggio semplice
|
274X193X84mm(WXDXH)
|
|
Peso del pezzo
|
1.25Peso totale
|
|
Ambiente di lavoro
|
|
Temperatura di funzionamento
|
-10°C ~ 50°C
|
|
Umidità di lavoro
|
5% ~ 95% (senza condensazione)
|
|
Temperatura di conservazione
|
-40°C ~ 80°C
|
|
Umidità di stoccaggio
|
5% ~ 95% (senza condensazione)
|
