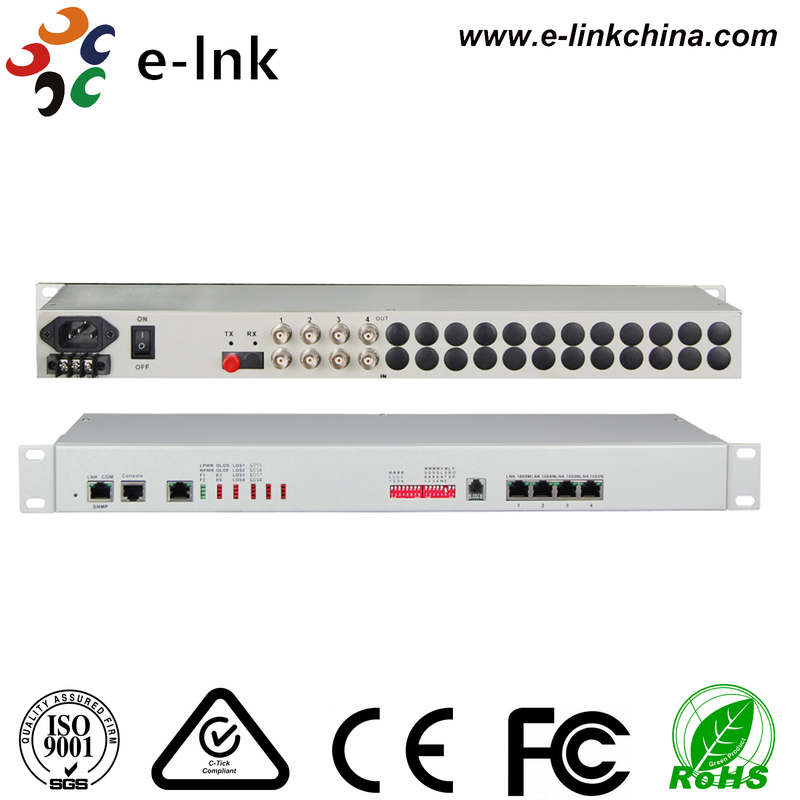

Multiplexer ottico in fibra 4E1+4GE+Telefono+SNMP
4E1+4GE+Telefono+SNMP Multiplexer in fibra ottica
Vantaggi
ØSulla base dell'autore stesso
ØLa larghezza di banda della fibra è fino a 1.5G, larghezza di banda Ethernet è velocità del filo 1000M
ØLa velocità di interfaccia Ethernet è 10/100/1000M, semi/full duplex Auto-Nego
ØInterfaccia 4*Ethernet è interfaccia switch, supporta VLAN, può essere impostata su 4 canali di isolamento logico
ØFornire l'interfaccia di gestione della console (RS232)
ØFornire due interfaccia di fibra 1 + 1 proteggere(APS)funzione
ØInterfaccia E1 conforme a G.703, adotta il recupero dell' orologio digitale e la tecnologia di blocco di fase liscio
ØUtilizzando il telefono standard a 2 fili (non maniglie telefoniche) impostato come linea telefonica di ordine tecnico (facoltativo)
ØQuando il segnale ottico perde, può rilevare il dispositivo remoto è spento o la fibra è disconnessa, e indica l'allarme da LED
ØIl dispositivo locale può visualizzare la condizione di funzionamento del dispositivo remoto
ØFornire 2 interfaccia di espansione, è possibile estendere 1 ~ 2 canale dati asincroni, come RS232/RS485/RS422/Manchester codice;
ØFornire il comando dell'interfaccia remota Loop Back, supportare la funzione locale E1 Loop Back, supportare E1 LOS e AIS allarme, facile manutenzione della linea
ØLa distanza di trasmissione è fino a 2-100Km senza interruzioni
ØSupporto del gestore SNMP (agente SNMP interno)
ØAC 220V, DC-48V, DC24V possono essere opzionali
ØFunzione di rilevamento della polarità dell'alimentazione DC-48V/DC24V, senza polarità
Visualizzazione
Questo dispositivo è il dispositivo di trasmissione ottica punto-punto sviluppato sulla base del VLSI.1-4*10/100/1000M interfaccia Ethernet (Wire Speed 1000M) e 2 interfacce di espansione. 4* L'interfaccia Ethernet è l'interfaccia switch, può supportare VLAN. 1 interfaccia di espansione può essere utilizzata come canale di trasmissione di dati asincroni RS232/RS485/RS422, segnale di contatto a secco,1 canale di telefonia digitale di lavoro può essere facoltativo. È molto flessibile. Ha la funzione di allarme. Il lavoro è affidabile, stabile e basso consumo di energia, alta integrazione, piccola dimensione.
Indici tecnici
|
Parametro
|
Specificità
|
|
Fibra
|
Fibra multi-modo
50/125um, 62.5/125um,
Distanza massima di trasmissione: 5 km @ 62,5 / 125um fibra monomodo, attenuazione (3 dBm/km)
Lunghezza d'onda: 820 nm
Potenza di trasmissione: -12 dBm (Min) ~-9 dBm (Max)
Sensibilità del ricevitore: -28 dBm (Min)
Bilancio dei collegamenti: 16 dBm
Fibra monomodo
8/125um, 9/125um
Distanza massima di trasmissione: 40 km
Distanza di trasmissione: 40Km @ 9 / 125um fibra monomodo, attenuazione (0,35dbm/km)
Lunghezza d'onda: 1310 nm
Potenza di trasmissione: -9 dBm (Min) ~-8 dBm (Max)
Sensibilità del ricevitore: -27 dBm (Min)
Bilancio dei collegamenti: 18 dBm
|
|
Interfaccia E1
|
Standard di interfaccia: rispettare il protocollo G.703;
Velocità di interfaccia: 2048Kbps±50ppm;
Codice di interfaccia: HDB3;
E1 Impedanza: 75Ω (sballo), 120Ω (equilibrio);
Tolleranza al jitter: Conformemente ai protocolli G.742 e G.823
Attenuazione consentita: 0~6 dBm
|
|
Interfaccia Ethernet (10/100M/1000M UTP)
|
Tasso di interfaccia: 10/100/1000MMbps, negoziazione automatica duplex a metà/piena
Standard di interfaccia: Compatibile con l'IEEE 802.3, IEEE802.1Q ((VLAN)
Capacità di indirizzo MAC: 4096
Collegamento: RJ45, supporto Auto-MDIX
|
|
Potenza
|
Fonte di alimentazione: AC220V".C.C. 48 V".CC + 24V
Consumo di energia: ≤ 10 W
|
|
Ambiente di lavoro
|
Temperatura di funzionamento: -10°C ~ 60°C
Umidità di lavoro: 5% ~ 95% (senza condensazione)
Temperatura di conservazione: -40°C ~ 80°C
Umidità di stoccaggio: 5% ~ 95% (senza condensazione)
|
Applicazione
