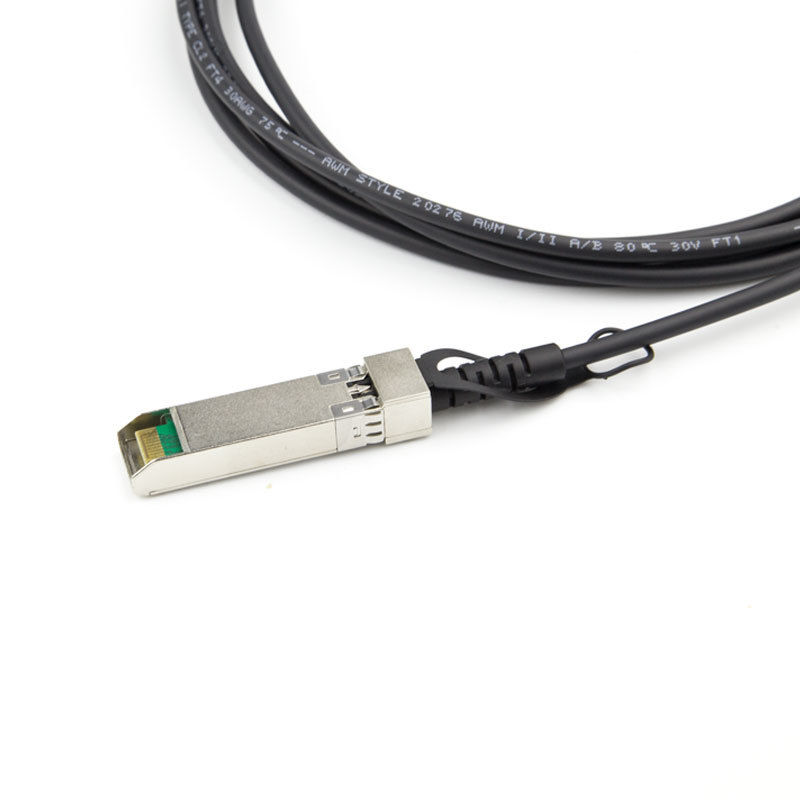

Tipo di test

Voce del test

Obiettivo

Riferimento

Caratteristiche elettriche

RL in modalità differenziale (SDDII)

0,01

4. 1

Dove f è in GHz

Unità di misura: dB

SFF 8431

Perdita di ritorno in modalità comune (SCCII)

0,01

2.5

Dove f è in GHz

Unità di misura: dB

SFF 8431

NEXT

<-26dB da 1MHz a 11GHz

/

Impedenza del gruppo cavo

100+/ -100hm

Tempo di salita di 30 ps (20 %- 80 %)

(20%~80 %)

Deviazione della perdita di inserzione

-1dB≤ILD≤1dB

300KHz≤f≤6GHz

/

Caratteristiche ambientali

Temperatura di esercizio

-40~85°C

Intervallo di temperatura di esercizio del cavo

Shock termico

Le prestazioni elettriche soddisfano i requisiti delle specifiche

EIA-364-32D. Metodo A. TC-1. -55 10 85C,100 cicli, 15 min, permanenze

Temperatura ciclica e umidità

Le prestazioni elettriche soddisfano i requisiti delle specifiche

EIA-364-31 Metodo III, Condizione di test A

Spruzzo salino

48 ore di spruzzatura salina dopo che l'area corrosiva del guscio è inferiore al 5%

EIA-364-26

Durata della temperatura

Le prestazioni soddisfano i requisiti delle specifiche

EIA-364-17B con RH, calore umido 85C a 85% RH per 500 ore

Caratteristiche meccaniche

Vibrazioni meccaniche

Le prestazioni soddisfano i requisiti delle specifiche

EIA-364-28E.11 TC-VII, Cond. di test D 15 minuti negli assi X, Y, Z.

Ritenuta della spina del cavo nella gabbia

90N min.

Nessun danno funzionale alla spina del cavo inferiore a 90N. Per SFF-8432 Rev 5.0

Ritenuta del cavo nella spina

90N min.

EIA-455-6B

Shock meccanico

Le prestazioni soddisfano i requisiti delle specifiche

Fissaggio e shock per EIA-364-27B, TC-G, 3 volte in 6 direzioni, 100 g, 6 ms

Inserimento della spina del cavo

18N (max.)

SFF-8432 Rev 5.0

Estrazione della spina del cavo

12,5 N (max.)

SFF-8432 Rev 5.0

Durata

50 volte. Nessuna evidenza di danni fisici

EIA-364-09; eseguire cicli di inserimento e disinserimento Tasso di accoppiamento spina e presa: 250 volte/ora
