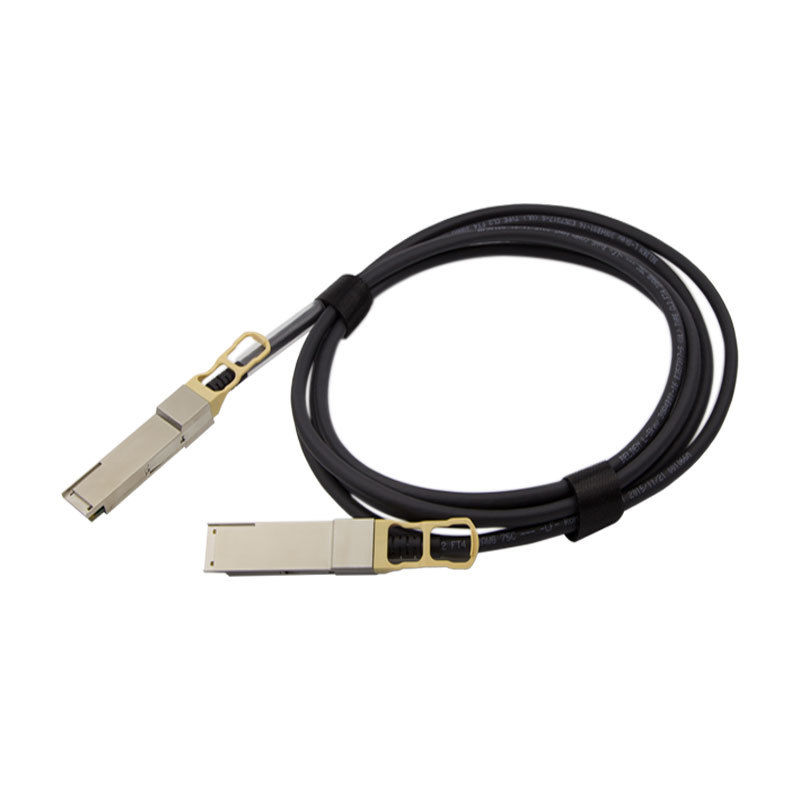

Tipo di test

Voce del test

Obiettivo

Riferimento

Impedenza differenziale

100+/ -10ohm (Tempo di salita di 50 ps (20 %- 80 %))

IEEE Std.802.3ba

Caratteristiche elettriche

RL in modalità differenziale

Frequenza (GHz)

0,1-1,0

1,0-4,1

SDD11 & SDD22 (max)

-10

-(12-2*sqrt(f))

Per la tabella 10 di 1B

Cavo MOL.v 0.68

IL differenziale

Frequenza

100 MHz

200 MHz

625 MHz

1250 MHz

1875 MHz

2500 MHz

SDD21 (min)

-8

-8

-8,5

-12,1

-14,7

-17

Rif. tabella 43 di Infiniband Architecture Spec, V2

NEXT

≥26dB @ 10MHz a 5,0GHz

/

Skew intra-coppia

≤100 ps (metodo TDT) Tempo di salita di 35 ps

(20 %- 80 %)

Skew intra-coppia

≤400 ps (metodo TDT) Tempo di salita di 35 ps

(20%~80 %)

Caratteristiche ambientali

Temperatura di esercizio

-40~85°C

Intervallo di temperatura di esercizio del cavo

Shock termico

Nessuna evidenza di danni fisici

Test EIA-364-32

Temperatura ciclica e umidità

Nessuna evidenza di danni fisici

EIA-364-31 Metodo III, Condizione di test A

Spruzzo salino

48 ore di spruzzatura salina dopo un'area corrosiva del guscio inferiore al 5%

EIA-364-26

Durata della temperatura

Le prestazioni soddisfano i requisiti delle specifiche

EIA-364-17, Metodo A, Condizione di test 3 a 105°±2°C

Caratteristiche meccaniche

Vibrazione meccanica

Le prestazioni soddisfano i requisiti delle specifiche

EIA-364-28E.11 TC-VII, Cond. di test D 15 minuti negli assi X, Y, Z.

Flessione del cavo

Le prestazioni soddisfano i requisiti delle specifiche

EIA-444-1B

Shock meccanico

Le prestazioni soddisfano i requisiti delle specifiche

EIA-364-27B, TG-G. 3 volte in 6 direzioni, 100 g, 6 ms

Inserimento della spina del cavo

40N Max.

Per QSFP MSA Rev 1.0

Estrazione della spina del cavo

30N Max.

Per QSFP MSA Rev 1.0.

Forza di ritenzione del fermo

50N Min. Nessuna evidenza di danni fisici

EIA-364-13

Durata

50 volte. Nessuna evidenza di danni fisici

EIA-364-09; eseguire cicli di inserimento e disinserimento
