Ricetrasmettitore ottico BIDI a fibra singola 155M 1x9, trasmissione 20Km con SMF

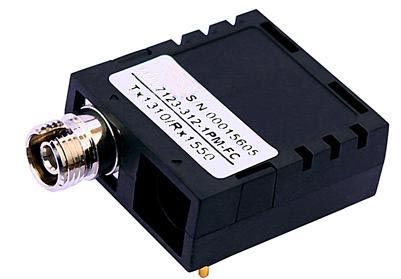

Name: Ricetrasmettitore ottico BIDI a fibra singola 155M 1x9, trasmissione 20Km con SMF
Brand: E-link China Technology Co.,LTD
SKU: LNK-BD9-155T3R5
Price: 10.40 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: E-link

Certificazione: RoHS,CE

Numero di modello: LNK-BD9-155T3R5

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1pcs

Prezzo: US$9.4~US$12.5

Imballaggi particolari: Trasmettitori a fibra SFP

Tempi di consegna: 3-5 giorni lavorativi

Termini di pagamento: L/C, T/T, Western Union, MoneyGram, PayPal

Capacità di alimentazione: 100000pcs/mese

Ottieni il miglior prezzo

Contatta ora

Specificità

Descrizione

Specificità

Evidenziare:
                                                                                                                                                                                                                                                                                              Ricetrasmettitore BIDI a fibra singola 155M, Ricetrasmettitore ottico 1x9 20Km, Ricetrasmettitore a fibra ottica di SMF


Tensione di alimentazione:	+3.6V max.	velocità dati:	155Mb/s
Voltaggio:	+5vdc	Sensibilità al ricevitore:	-34dbm

Tensione di alimentazione:	+3.6V max.
velocità dati:	155Mb/s
Voltaggio:	+5vdc
Sensibilità al ricevitore:	-34dbm

Descrizione

Ricetrasmettitore ottico BIDI a fibra singola 155M 1x9, trasmissione 20Km con SMF

155M Trasmettitore ottico a fibra singola BIDI 1x9

155M Trasmettitore ottico a fibra singola BIDI 1x9

Io...1×9 confezione conFCconnettore

Io...1310nm FP Tx/1550nm PIN Rx e
1550 nm FP TX/1310 nm PIN RX

Io...20 km di trasmissione con SMF

Io...+3.3V alimentazione singola

Io...Interfaccia di ingresso/uscita di dati compatibile con LVPECL

Io...Basso IME e ottima protezione ESD

Io...conformità alla norma di sicurezza del laser IEC-60825

Io...Compatibile con la RoHS

Visualizzazione

- Sì.e 1×9supporto al ricevitores 155Mbps e20 kmDistanza di trasmissione con SMF.

Il ricevitore è composto da due sezioni:la sezione trasmettitore comprende unaFPlaser.con una lunghezza di 20 mm o più ma non superiore a 50 mmintegrato con un preamplificatore a transimpedenza (TIA).

Indici tecnici

Classificazione massima assoluta

Parametro	Il simbolo	Minimo	Massimo	Unità
Temperatura di conservazione	Tst	- Quaranta.	+ 85	°C
Temperatura di funzionamento	In alto	0	+70	°C
Tensione di alimentazione	Vcc	0	+3.6	V.
Voltaggio di ingresso	Vino	GND	Vcc
Guida così.Io...di scarico Temperatura e tempo	240/10			°C/s

Ambiente dell'operazione

Parametro	Il simbolo	Minimo	Massimo	Unità
Tensione di alimentazione	Vcc	3.15	3.45	V.
Ambiente Temperatura di funzionamento	In alto	- Quaranta.	+85	°C
Umidità relativa di esercizio	-	5	95	%

Sezione trasmettitore

Parametro		Il simbolo	Un minuto.	Tipo.	- Max, ti prego.	Unità
Tasso di dati		-	-	155	-	Mb/s
Lunghezza d'onda centrale	Tx 1310	Io...o	1260	1310	1360	nm
Lunghezza d'onda centrale	Tessuti	Io...o	1500	1550	1600	nm
Spettro di uscita		DIo...	-	-	4	nm
Media ottica Potenza di uscita	Tx 1310	Po.	-15	-	-3	dBm
Media ottica Potenza di uscita	Tessuti	Po.	- 15		-3	dBm
Rapporto di estinzione	Tx 1310	E '...	12	-	18	dB
Rapporto di estinzione	Tessuti	E '...	12	-	18	dB
Tempo di aumento/abbassamento ((20%~80%)		Tr/Tf			0.26	ns
Nervosismo totale.		Tj			0.43	Unione europea
Diagramma dell' occhio ottico		IEEE 802.3u e ANSI Fibre Channel Compatibile
Impedenza del differenziale di ingresso		Zdiff		100		Ohm.

Sezione ricevitore

Parametro		Il simbolo	Un minuto.	Tipo.	- Max, ti prego.	unità
Tasso di dati				155		Mb/s
Lunghezza d'onda	1550 Rx	Io...	1500	1550	1600	nm
Lunghezza d'onda	1310 Rx	Io...	1260	1310	1360	nm
Potenza di ingresso massima		P_massimo	-3	-	-	dBm
Sensibilità del ricevitore		P_min	-		- 34	dBm
Impedenza del differenziale di uscita		Zdiff		100		Ohm.
Perdita Limiti di riferimento		Perdita_D	-	-	-34	dBm
Perdita Limiti di riferimento		Perdita_A	-45

Descrizione del pin

Pini	Nome	Discrizione	Nota:
1	VeeR	Terreno di ricezione
2	RD+	I dati ricevutiPosizione (LVPECL)
3	Ricerca e sviluppo.	Inv.Ricevuti Dati fuoriPosizione (LVPECL)
4	Sd	Segnale Determinato (LVPECL)
5	VccR	Potenza del ricevitore
6	VccT	Potenza del trasmettitore
7	TD-	Inv. Trasmettere i dati inPosizione (LVPECL)
8	TD+	Trasmettere i datiPosizione (LVPECL)
9	VeeT	Terreno del trasmettitore

Applicazione

Ricetrasmettitore ottico BIDI a fibra singola 155M 1x9, trasmissione 20Km con SMF 0

Informazioni sull'ordine

Parte Numero

PrOduct Descrizione

LNK-BD9-155T3R5

155M Single Fiber BIDI 1x9 Trasmettitore ottico1310TX/1550RX, FC,20 km, 0°C~+70°C

LNK-BD9-155T5R3

155M Single Fiber BIDI 1x9 Trasmettitore ottico1550TX/1310RX, FC,20 km, 0°C~+70°C
