Industrial 2 Port RS232 RS485 RS422 per il sistema di server Ethernet SNMP
Industrial 2 Port RS232 RS485 RS422 per il sistema di server Ethernet SNMP
Modello: LNK-ISE200
Descrizione del prodotto e panoramica

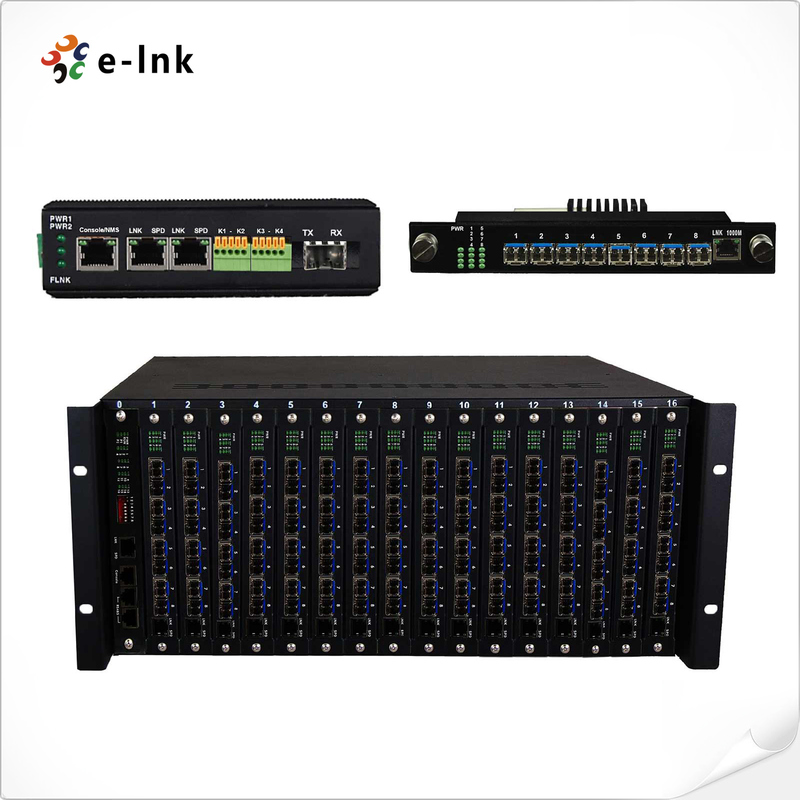

L'Industrial 2xRS232/422/485 to Ethernet Server System fornisce una soluzione completa per
L'integrazione di dispositivi seriali legacy in reti IP moderne.
due componenti principali: l'unità di controllo remoto dotata di una progettazione industriale DIN-rail che incapsula
2 canali di dati seriali RS232/422/485 in pacchetti IP, e l'apparecchiatura di ufficio centrale costruita intorno
una piattaforma di telaio 4U che aggrega e gestisce più connessioni remote.
Converte in modo efficiente le comunicazioni seriali in dati di rete attraverso il suo doppio sistema elettrico Fast Ethernet
In questo modo, il sistema di connettività è in grado di fornire un'interfaccia ottica Fast Ethernet unica, che consente opzioni di connettività flessibili per vari tipi di servizi.
ambiente industriale.
Il sistema basato sul telaio offre, presso l'ufficio centrale, capacità di distribuzione ad alta densità con
otto porte ottiche Fast Ethernet e una porta uplink Gigabit Ethernet, che forniscono una capacità scalabile
Per gestire più dispositivi seriali remoti attraverso reti distribuite.
tecnologia avanzata di pacchettizzazione per garantire una trasmissione affidabile dei dati seriali su reti IP,
Il sistema di monitoraggio dei dati è stato sviluppato per garantire l'integrità dei dati, consentendo nel contempo il monitoraggio e il controllo in tempo reale delle apparecchiature remote.
L'architettura della rete di comunicazione in serie copre efficacemente il divario tra i sistemi tradizionali di comunicazione seriale e i moderni sistemi di comunicazione in serie.
Infrastrutture Ethernet, creando una piattaforma di integrazione senza soluzione di continuità per applicazioni di automazione industriale.
Progettato per applicazioni industriali esigenti, questo sistema di server offre prestazioni robuste in
Il progetto è stato realizzato in base a una serie di programmi di sviluppo e di sviluppo, che hanno permesso di sviluppare un sistema di gestione della rete in condizioni operative difficili, fornendo al contempo capacità complete di gestione della rete.
La soluzione è particolarmente adatta per sistemi SCADA, reti di automazione industriale e impianti
Le applicazioni di gestione in cui è fondamentale una conversione affidabile da serie a Ethernet.
Il sistema offre un'eccezionale flessibilità per l'espansione di un'unità a distanza di livello industriale.
L'impostazione di un sistema di controllo centralizzato è basata sullo sviluppo di sistemi di controllo centralizzati.
La tecnologia di comunicazione digitale è una delle soluzioni più efficaci per l'elaborazione di protocolli di gestione della rete, che la rendono una scelta ideale per la modernizzazione della comunicazione industriale.
infrastrutture senza sostituire le attrezzature seriali esistenti.
Caratteristiche chiave
-
Unità a distanza industriale DIN-Rail
Dispositivi remoti compatti montati su rotaia con interfaccia di gestione Console (RS232) per un'installazione e una manutenzione semplificate
-
Conversione doppia da serie a IP
Supporta 2 porte seriali RS232/422/485 con pacchetti IP tramite chip di switch Ethernet avanzato e architettura FPGA
-
Interfaccia Ethernet tripla
Fornisce 2 porte elettriche Fast Ethernet e 1 porta ottica Fast Ethernet con funzionalità di gestione remota OAM
-
Gestione centralizzata del telaio
Chassis di schede 4U con 8 porte ottiche Fast Ethernet e 1 uplink Gigabit Ethernet per l'implementazione ad alta densità
-
Gestione SNMP completa
Supporto completo per la gestione della rete SNMP che consente la configurazione e il monitoraggio remoti di dispositivi locali e peer
-
Gestione della larghezza di banda
Allocazione di larghezza di banda Ethernet configurabile tra le estremità locali e remote per prestazioni di rete ottimizzate
-
Funzionalità OAM remota
Supporto integrato del quadro operativo, amministrativo e di manutenzione a distanza per diagnosi di rete avanzate
-
Architettura di sistema scalabile
Progettazione modulare del telaio che supporta più unità remote con gestione e monitoraggio centralizzati
-
Ambiente industriale
Costruzione robusta adatta a ambienti industriali difficili con funzionamento affidabile
-
Monitoraggio in tempo reale
Monitoraggio continuo dello stato e configurazione dei parametri per le apparecchiature locali e remote
Specifiche tecniche e indici
|
Interfaccia in fibra ottica
|
|
lunghezza d'onda di lavoro
|
1310nm, 1490nm, 1550nm
|
|
Tasso
|
100 M, modalità full duplex o half duplex
|
|
Protocollo
|
Supporta l'IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Tabella degli indirizzi MAC
|
Puoi imparare 4096 indirizzi MAC
|
|
Interfaccia fisica
|
FC / SC / ST / LC
|
|
Distanza di trasmissione
|
La distanza su cui la fibra è trasportata è limitata dalla perdita del percorso ottico e dalla perdita aggiuntiva dovuta ai terminali di connessione, ai connettori, ai pannelli di patch.La distanza di trasmissione può anche essere limitata dalla larghezza di banda della fibra ottica.
|
|
Interfaccia Ethernet 10/100M
|
|
Protocollo
|
Conforme alla norma IEEE 802.3, IEEE802.1Q (VLAN)
|
|
Tasso
|
10 / 100M MAC adattivo, pieno / mezzo duplex completamente adattivo
|
|
Tabella degli indirizzi
|
Puoi imparare l'indirizzo MAC 8K
|
|
Interfaccia fisica
|
Porta RJ45, supporto Auto-MDIX (adattivo in linea crociata / retta)
|
|
Interfaccia RS232/422/485
|
|
Tasso
|
0-115200Kbps
|
|
Caratteristiche dell'interfaccia
|
EIA RS232 RS422 RS485
|
|
Collegamento
|
Terminale di Phoenix
|
|
Ambiente di lavoro
|
|
Temperatura di funzionamento
|
-40°C ~ 80°C
|
|
Umidità di lavoro
|
5% ~ 95% (senza condensazione)
|
|
Temperatura di conservazione
|
-40°C ~ 85°C
|
|
MTBF
|
> 100.000 ore
|
|
Specificità e meccanica
|
|
Modello
|
LNK-ISE200
|
|
Descrizione della funzione del prodotto
|
2* RS232/422/485 Servitore seriale
|
|
 Affari Descrizione del porto
|
2*Interfaccia elettrica Ethernet veloce2;
|
|
1* interfaccia ottica Ethernet veloce,
|
|
2* Interfaccia RS232/422/485
|
|
Fornitore di energia
|
con una potenza di accensione superiore a 50 W,
|
|
Consumo di energia < 10 W
|
|
Protezione da sovraccarico: supporto; protezione da inversa polarità: supporto; protezione da ridondanza: supporto
|
|
Terminale di accesso: passo del terminale plug-in a 4 pin di 5,08 mm
|
|
Dimensioni (LxWxH)
|
133 mm × 120 mm × 41 mm
|
|
Casing
|
Protezione IP30, custodia in metallo
|
|
Installazione
|
35 mm DIN-Rail, montaggio a parete
|
|
Peso
|
750 g
|
Informazioni sull'ordine
|
Articolo
|
Descrizione
|
|
Terminazione remota
|
|
LNK-ISE200
|
Industria2xRS232/422/485 al server Ethernet:2xRS232/422/485 + 2x10/100M Ethernet + 1x100M SFP, escl. modulo SFP, stand-alone, supporto per il montaggio DIN-Rail e installazione per il montaggio a parete, 12~36VDC di alimentazione,senza adattatore di alimentazione, Temperatura di funzionamento -40°C ~ 80°C
|
|
Fine locale
|
|
|
LNK-F8G1
|
Servizio seriale di tipo carta 8*100Base-FX+1GE:2x100M porta SFP + 1x10/100/1000M porta Ethernet, Porta ottica SFP, escluso il modulo SFP, può essere inserito nel telaio LNK-C4U
|
|
LNK-C4U
|
4U Chassis per card-type 8*100Base-FX+1GE Serial Server, supportoGestione SNMP,Doppia alimentazione,16 slot, può inserire 16pcs Card-tipo 8*100Base-FX+1GE Serial Server
|
Scenari di applicazione
-
Sistemi di rete a distanza per dispositivi di automazione industriale
-
Apparecchiature di fabbrica per reti di conversione seriale in Ethernet
-
Reti di comunicazione delle unità terminali remote del sistema SCADA
-
Sistemi di integrazione di reti di controllori di automazione degli edifici
-
Reti di monitoraggio e gestione delle apparecchiature di distribuzione dell'energia
