Switch Ethernet PoE++ Industriale
, Smart ha diretto il commutatore di POE
, Mini Switch PoE Industriale con booster di tensione
Switch Ethernet Industriale Mini AI Smart Managed PoE++ 3 porte 10/100/1000Base-T IEEE802.3bt PoE++ 90W a 1 porta 100/1000BASE-X con Booster di Tensione
Panoramica dello switch Ethernet PoE++ industriale AI mini smart gestito

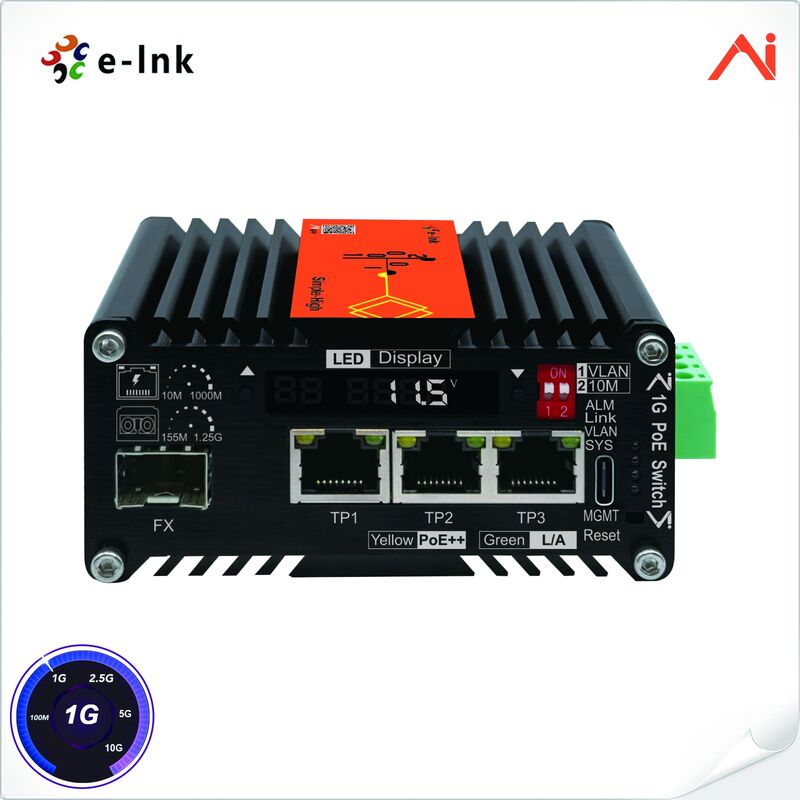

LNK-AIMC103GMP90 è un compatto switch industriale PoE++ AI smart gestito sviluppato in modo indipendente da E-link. Ogni unità è dotata di 3×porte RJ45 PoE++ 10/100/1000Base-T + 1×porta in fibra SFP 100/1000BASE-X, integrata con un circuito di aumento di tensione incorporato appositamente ottimizzato per applicazioni di alimentazione solare.
Questo dispositivo innovativo, il primo al mondo, combina i doppi vantaggi degli switch gestiti e non gestiti. Gli ingegneri possono monitorare lo stato del dispositivo tramite diversi metodi: APP mobile, interfaccia di gestione web del PC e display a LED senza strumenti di test aggiuntivi.
Dati coperti:tensioneincorporato, correnteincorporato, temperaturaincorporato, stato della porta Ethernet, stato di funzionamento della porta SFP, stato PoE, nonché parametri dettagliati SFP DDM come potenza ottica, lunghezza d'onda, distanza di trasmissione, velocità di collegamento e temperatura del modulo.
Abbiamo innovato questo prodotto basandoci su switch standard:
Funzione del dispositivo: allarme porta in fibra, riavvio programmato del sistema, riavvio programmato PoE, isolamento VLAN, supporto trasmissione 10M 250m. La modalità ridondante supporta la funzione di ripristino automatico. Se la porta di destinazione di un pacchetto è in stato di collegamento interrotto, inoltra il pacchetto all'altra porta della coppia di backup.
Conforme a IP40, alloggiamento in alluminio, funziona stabilmente in condizioni di temperatura industriale difficili da -40℃ a 75℃.
Dotato di alimentatori ridondanti doppi, mantiene il funzionamento stabile di Ethernet 24 ore su 24, 7 giorni su 7.
Scenari applicativi:
Produzione e automazione intelligente: trasmissione dati e interconnessione di più dispositivi
Energia e nuove energie: comunicazione di sorveglianza e networking di cluster.
Transito ferroviario e ingegneria di gallerie: monitoraggio video in tempo reale e trasmissione di segnali.
Siti petroliferi, del gas e minerari: comunicazione stabile
Smart City e implementazione di nuove infrastrutture
Inoltre, questo prodotto può essere utilizzato in campi come la guida autonoma, i robot umanoidi, il calcolo AI, la metallurgia, l'ingegneria chimica, le stazioni base di ricerca all'aperto e il monitoraggio meteorologico sul campo.
Caratteristiche dello switch Ethernet PoE++ industriale AI mini smart gestito
V su tutte le porte Sistema di gestione intelligente auto-sviluppato da E-link, che supporta APP mobile Android e interfaccia utente web per PC
V su tutte le porte Display a schermo LED con un clic dashboard dati in tempo reale: corrente di sistema, tensione, temperatura interna, potenza ottica di trasmissione/ricezione SFP, velocità di collegamento delle porte Ethernet e in fibra e altro ancora
V su tutte le porte Ricche funzionalità di gestione APP e web: dashboard grafico intuitivo per lo stato completo del dispositivo; informazioni SFP complete e dati diagnostici DDM; soglie di allarme di potenza ottica personalizzabili; riavvio programmato di porte/dispositivi definito dall'utente
V su tutte le porte Ampio 9–54VDC ingresso di alimentazione con circuito di aumento di tensioneincorporato,
• Ingresso 12V → Uscita PoE 60W
• Ingresso 24V → 1/2(+),3/6(-); 4/5(+),7/8(-)0W Uscita PoE
• Ingresso 48V → Modalità A&BW Uscita PoE
V su tutte le porte Conforme allo standard IEEE 802.3af/at/bt PoE++ PSE, versioni personalizzabili per la compatibilità con Starlink Gen 2 / Gen 3
► L'alimentatore deve essere acquistato separatamente.1 X SFP 100/1000BASE-X 100/1000BASE-X SFP
► L'alimentatore deve essere acquistato separatamente.Isolamento VLAN con un clic e trasmissione 10M 250m
V su tutte le porte Protezione da sovratensione da fulmine 6K
V su tutte le porte►
Ampia temperatura operativa: -40°C ~ +75°C (-40°F ~ 167°F)
|
Indici tecnici dello switch Ethernet PoE++ industriale AI mini smart gestito, +
|
|
con booster di tensione per sistema solare
|
Modalità di accesso1xSFP 100/1000BASE-X a 3x9-12
|
|
IEEE802.3af/at/bt
|
|
Ethernet
|
Standard
|
|
Conformità agli standard IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
Controllo di flusso Full-Duplex IEEE 802.3x
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
Tipo di elaborazione
|
|
Store-and-Forward
|
Tasso di filtraggio inoltro
|
|
14.880 pps (10 Mbps)
|
|
148.800 pps (100 Mbps)
|
|
1.488.000 pps (1000 Mbps)
|
Memoria buffer pacchetti
|
|
1 Mbit
|
Lunghezza massima pacchetto
|
|
9K Byte
|
Capacità di commutazione
|
|
10 Gbps/non bloccante
|
|
PC (supporta MacOS, Windows)
|
Browser Windows:
Microsoft Edge 89+ (data di rilascio: 2021-03-04 o versione successiva)
Google Chrome 89+ (data di rilascio: 2021-03-02 o versione successiva)
|
|
Opera 75+ (data di rilascio: 2021-03-24 o versione successiva)
|
Browser Windows:
Microsoft Edge 89+ (data di rilascio: 2021-03-04 o versione successiva)
Google Chrome 89+ (data di rilascio: 2021-03-02 o versione successiva)
|
|
Opera 75+ (data di rilascio: 2021-03-24 o versione successiva) App mobile(Supporta Android,
|
|
Non supporta iOS)
|
App mobile per telefono (Android)
|
|
Supporta tutti i telefoni cellulari Android e tablet Android
|
App mobile per iPhone (iOS)
|
|
Non supporta iPhone o iPad
|
|
Funzioni AI Smart Managed
|
Stato scheda di servizio
|
|
|
Temperatura
|
|
Tensione
|
|
Corrente
|
Stato porta SFP
|
|
|
Stato collegamento
|
|
Link
|
|
VLAN
|
|
Tensione di alimentazione PSE
|
|
Assegnazione pin di alimentazione
|
|
Assegnazione pin di alimentazione
|
Stato porta SFP
|
|
|
Stato collegamento
|
|
PN/SN
|
|
Potenza TX
|
|
Potenza RX
|
|
Tutte le informazioni DDM
|
Interruttore DIP
|
Link
|
|
|
VLAN
|
DIP2
|
|
10M
|
Programmazione alimentazione PoE
|
|
|
Supporto
|
Programmazione alimentazione PoE
|
|
|
Supporto
|
Programmazione alimentazione PoE
|
|
|
Supporto-P
|
|
orta
|
10/100/1000BASE3
|
|
10/100/1000BASEIEEE802.3-Porta 10/100/1000BASE-T Supporta IEEE802.3af/at/bt
|
|
Cavo: Cat 5e o superiore;
Distanza: ≤100 metri a velocità dati 1000M, ≤250 metri a velocità dati 10M
|
|
Porta SFP
|
1-Porta SFP 100/1000BASE-X (Retrocompatibile con transponder 100BASE-X e 1000BASE-X) (rilevamento automatico)
|
|
Cavo:
Multimodale: cavo in fibra ottica 50/125um o 62.5/125um, distanza: 550m/2km;
Monomodale: cavo in fibra ottica 9/125um, distanza: 20/40/80/100/120/160/200km
|
|
PoE (Power over Ethernet)
|
|
Standard
|
IEEE 802.3af/at/bt PoE++ PSE (af: 15,4W, at: 30W, bt tipo3: 60W, bt tipo4: 95W)
|
|
Uscita alimentazione PoE
|
+ watt max.
|
|
Assegnazione pin di alimentazione
|
End-span + Mid-span: 1/2(+), 3/6(-); 4/5(+),7/8(-)Budget PoE
|
|
Fino a
|
90+Tipo di alimentazione PoE
|
|
IEEE 802.3af/at
|
/bt(Se necessario PoE passivo, contattare il servizio clienti) Modalità PoE
|
|
Compatibile con
|
Modalità A e Modalità B.Booster di tensione
|
|
Ingresso DC 9-12V
|
Uscita PoE 48V,
|
max 240WIngresso DC 19-24V
|
Uscita PoE 48V,
|
max 240WIngresso DC 48-54V
|
|
Uscita PoE 48V,
|
max 240WIngresso DC 48-54V
|
Uscita PoE 48V,
|
max 240WElettrico e meccanico
|
|
Alimentazione in ingresso
|
|
9~54V DC
|
, blocco terminale a 4 pin Consumo energetico
|
|
5W Max. (Quando PoE non è utilizzato)
|
Dimensioni (L x P x A)
|
|
98 x 67 x 46 mm
|
Peso
|
|
300g
|
Casing
|
|
Custodia in alluminio
|
Opzioni di montaggio
|
|
Staffa DIN-Rail predefinita inclusa.
|
Indicatori LED
|
|
SYS
|
|
LED verde lampeggiante: in normale funzionamento
|
VLAN
|
|
Link
|
VLANAttivaLink Spento:
|
|
VLANDisattivaLink LED verde fisso: collegamento porta SFP stabilito
|
|
LED verde lampeggiante: trasmissione dati
|
LED verde spento: nessuna connessione porta SFP
|
|
ALM
|
|
LED rosso fisso: potenza ottica ricevuta al di sotto della soglia
|
|
LED rosso spento: potenza ottica ricevuta normale
|
TP
|
|
1
|
|
-3PoELED giallo fisso: PD collegato LED verde lampeggiante lentamente: velocità di collegamento porta Ethernet è 10M/100M/1000M
|
LED verde spento: nessuna connessione porta Ethernet
|
|
TP
|
|
1
|
|
-3PoELED giallo fisso: PD collegato LED giallo spento: PD non collegato
|
Ambientale
|
|
Temperatura operativa
|
|
-40°C a 75°C (-40°F a 167°F)
|
|
Temperatura di stoccaggio
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidità relativa
|
5% a 95% senza condensa
|
|
MTBF
|
> 200.000 ore
|
|
Approvazioni normative
|
ISO9001, CE, FCC Parte 15 Classe A, RoHS
|
|
EMI:
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
EMS:
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sovratensione)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Applicazione dello switch Ethernet PoE++ industriale AI mini smart gestito
Parametri standard PoE
|
Standard PoE
|
Ingresso (V)
|
|
Corrente (A)
|
|
Uscita (V)
|
Potenza (W)
|
Pin PoE
|
Modalità
|
IEEE802.3af/at/bt
|
af/at/bt
|
|
9-12
|
5
|
48V
|
240
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Modalità A&B
|
Modello
|
Gen2
|
|
|
5
|
48V
|
240
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
1/2(+),3/6(-); 4/5(+),7/8(-)Modalità A&B
|
Modello
|
Gen2
|
|
|
5
|
48V
|
240
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Modalità A&B
|
Modello
|
Gen2
|
|
|
|
|
|
|
|
|
|
|
48-56
|
2.67
|
56
|
150
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Gen3
|
Modello
|
|
|
|
3.57
|
56
|
200
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Informazioni sull'ordine dello switch Ethernet PoE++ industriale AI mini smart gestito
|
Modello
|
|
Descrizione
|
LNK-AIMC103GMP90-SFP
|
Switch industriale AI smart gestito 1-Port
|
|
100/1000
|
Base-X SFP a 3-Port10/100/1000BASE- TIEEE802.3b t 90W PoE++Switch, ingresso alimentazione DC da 9V a 54V, con Voltage Booster.Opzioni SFP► Opzione SFP. Si prega di selezionare il proprio SFP dalla nostra pagina Opzioni SFP.
|
|
► Il modulo SFP deve essere acquistato separatamente.
|
Opzioni di montaggio
|
|
►
|
|
Staffa DIN-Rail predefinita inclusa.
|
► L'alimentatore deve essere acquistato separatamente.►
|
|
Alimentatore 240W/5A 48VDC. Filo scoperto per blocco terminale
|
► L'alimentatore deve essere acquistato separatamente.
|
|
|
