Switch Ethernet PoE++ Industriale
, Switch PoE++ Smart Managed
, Mini switch PoE industriale
Switch Ethernet Industriale Mini AI Smart Managed PoE++ 3 porte 10/100/1000Base-T IEEE802.3bt PoE++ 60W a 1 porta 100/1000BASE-X con Booster di Tensione
Panoramica dello switch Ethernet PoE++ industriale AI Smart Managed

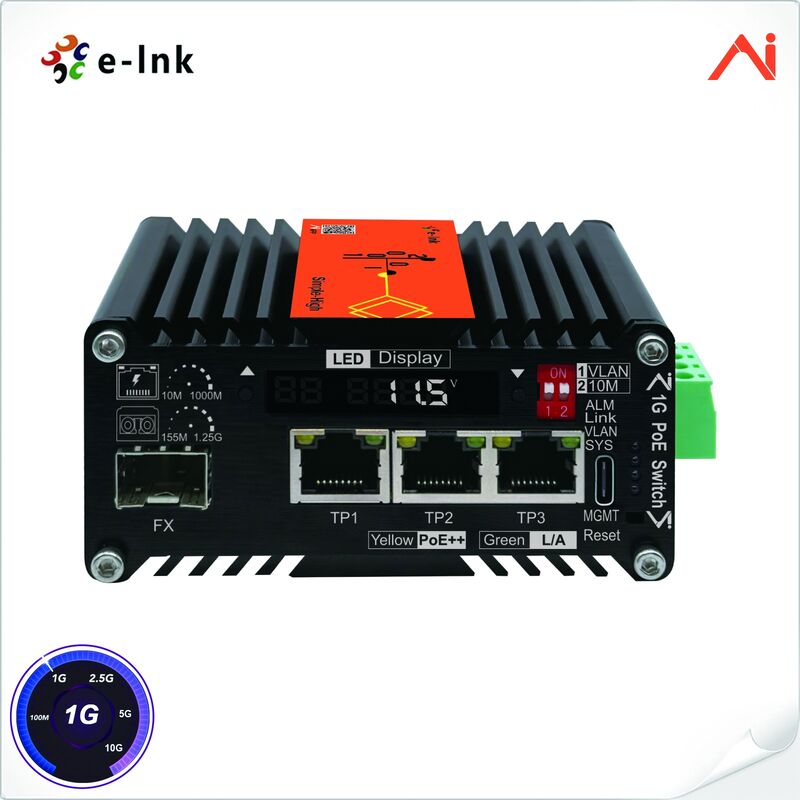

LNK-AIMC103GMP60 è un compatto switch industriale PoE++ AI smart managed sviluppato in modo indipendente da E-link. Ogni unità è dotata di 3×porte RJ45 PoE++ 10/100/1000Base-T + 1×porta in fibra SFP 100/1000BASE-X, integrata con un circuito di aumento di tensione integrato appositamente ottimizzato per applicazioni di alimentazione solare.
Questo dispositivo innovativo, il primo al mondo, combina i doppi vantaggi degli switch gestiti e non gestiti. Gli ingegneri possono monitorare lo stato del dispositivo tramite diversi metodi: APP mobile, interfaccia di gestione web del PC e display a LED senza strumenti di test aggiuntivi.
Dati coperti:tensione,corrente, temperatura, stato della porta Ethernet, stato di funzionamento della porta SFP, stato PoE, nonché parametri DDM SFP dettagliati come potenza ottica, lunghezza d'onda, distanza di trasmissione, velocità di collegamento e temperatura del modulo.
Abbiamo innovato questo prodotto basandoci su switch standard:
Funzione dispositivo: allarme porta in fibra, riavvio programmato del sistema, riavvio programmato PoE, isolamento VLAN, supporto trasmissione 10M 250m. La modalità ridondante supporta la funzione di ripristino automatico. Se la porta di destinazione di un pacchetto è in stato di collegamento interrotto, inoltra il pacchetto all'altra porta della coppia di backup.
Conforme a IP40, alloggiamento in alluminio, funziona stabilmente in condizioni di temperature industriali difficili da -40℃ a 75℃.
Dotato di alimentatori ridondanti doppi, mantiene il funzionamento stabile di Ethernet 24 ore su 24, 7 giorni su 7.
Scenari applicativi:
Produzione e automazione intelligente: trasmissione dati e interconnessione di più dispositivi
Energia e nuove energie: comunicazione di sorveglianza e networking di cluster.
Transito ferroviario e ingegneria di gallerie: monitoraggio video in tempo reale e trasmissione di segnali.
Siti petroliferi, del gas e minerari: comunicazione stabile
Smart City e implementazione di nuove infrastrutture
Inoltre, questo prodotto può essere utilizzato in campi come la guida autonoma, i robot umanoidi, il calcolo AI, la metallurgia, l'ingegneria chimica, le stazioni base di ricerca all'aperto e il monitoraggio meteorologico sul campo.
Caratteristiche dello switch Ethernet PoE++ industriale AI Smart Managed
Switch industriale AI Smart Managed PoE+ Sistema di gestione intelligente auto-sviluppato da E-link, che supporta l'APP mobile Android e l'interfaccia utente web del PC
Switch industriale AI Smart Managed PoE+ Display a schermo LED con un clic dashboard dati in tempo reale: corrente di sistema, tensione, temperatura interna, potenza ottica di trasmissione/ricezione SFP, velocità di collegamento delle porte Ethernet e in fibra e altro ancora
Switch industriale AI Smart Managed PoE+ Ricche funzionalità di gestione APP e web: dashboard grafico intuitivo per lo stato completo del dispositivo; informazioni SFP complete e dati diagnostici DDM; soglie di allarme di potenza ottica personalizzabili; riavvio programmato di porte/dispositivi definito dall'utente
Switch industriale AI Smart Managed PoE+ Ampio ingresso di alimentazione 9–54VDC con circuito di aumento di tensione integrato,
• Ingresso 12V → Uscita PoE 60W
• Ingresso 24V → 48V• Ingresso 48V →
Uscita PoE 180W56 Conforme allo standard
Switch industriale AI Smart Managed PoE+PSE, versioni personalizzabili per la compatibilità con Starlink Gen 2 / Gen 3► 1 porta in fibra SFP
► PoE (Power over Ethernet) e
► Protezione da sovratensione da fulmine da 6K
Switch industriale AI Smart Managed PoE+► Ampia temperatura operativa: -40°C ~ +75°C (-40°F ~ 167°F)Indici tecnici dello switch Ethernet PoE++ industriale AI Smart Managed
Switch industriale AI Smart Managed PoE++
con booster di tensione per sistema solare
|
Modalità di accesso► SFP 100/1000BASE-X a
|
|
3x
|
PSE RJ45 Ethernet 10/100/1000BASE-T IEEE802.3af/at/btEthernetStandardModalità A&B
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
Controllo di flusso Full-Duplex IEEE 802.3x
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Tipo di elaborazione
|
|
Store-and-Forward
|
|
Tasso di filtraggio inoltro
|
|
14.880 pps (10 Mbps)
|
148.800 pps (100 Mbps)
|
|
1.488.000 pps (1000 Mbps)
|
Memoria buffer pacchetti
|
|
1 Mbit
|
|
Lunghezza massima pacchetto
|
|
9K Byte
|
Capacità di commutazione
|
|
10 Gbps/non bloccante
|
PC (Supporta MacOS, Windows)
|
|
Browser MacOS:
|
Microsoft Edge 89+ (Data di rilascio: 2021-03-04 o versione successiva)
|
|
Google Chrome 89+ (Data di rilascio: 2021-03-02 o versione successiva)
|
|
Opera 75+ (Data di rilascio: 2021-03-24 o versione successiva)
|
App mobile
(Supporta Android,
Non supporta iOS)
|
|
Opera 75+ (Data di rilascio: 2021-03-24 o versione successiva)
|
App mobile
(Supporta Android,
Non supporta iOS)
|
|
App mobile (Android) Supporta tutti i telefoni cellulari Android e tablet AndroidApp mobile iPhone (iOS)
|
|
Non supporta iPhone o iPad
|
Funzioni AI Smart Managed
|
|
Stato scheda di servizio
|
Temperatura
|
|
Tensione
|
|
Corrente
|
Stato porta RJ45
|
|
|
Stato collegamento
|
|
Velocità
|
|
VLAN
|
Potenza RX
|
|
|
Consumo energetico PSE
|
|
LED rosso fisso: potenza ottica ricevuta al di sotto della soglia
|
|
Stato porta SFP
|
|
Stato collegamento
|
|
Fino a 6
|
|
Potenza TX
|
Potenza RX
|
|
|
Tutte le informazioni DDM
|
|
Interruttore DIP
|
|
DIP1
|
|
VLAN
|
|
DIP2
|
10M
|
LED rosso fisso: potenza ottica ricevuta al di sotto della soglia
|
|
|
Supporto
|
Reset programmato
|
|
Supporto
|
Porta Ethernet
|
|
|
Supporto
|
Porta Ethernet
|
|
|
Porta
|
Porta Ethernet
|
|
|
3Porta SFP3
|
|
-
|
60Cavo: Cat 5e o superiore;
|
|
60SwitchPorta SFP1-Porta
|
|
SFP 100/1000BASE-X
(Retrocompatibile con transceivers 100BASE-X e 1000BASE-X) (auto-detection)Cavo:
|
|
Multimodale: cavo in fibra ottica 50/125um o 62.5/125um, distanza: 550m/2km;
|
Monomodale: cavo in fibra ottica 9/125um, distanza: 20/40/80/100/120/160/200kmPoE (Power over Ethernet) Standard
|
|
IEEE 802.3af/at/bt PoE++ PSE (af: 15,4W, at: 30W, bt tipo 3: 60W, bt tipo 4: 95W
)
Uscita alimentazione PoE
|
|
90
|
|
watt max.
|
Assegnazione pin di alimentazioneEnd-span + Mid-span:
|
|
1/2(+), 3/6(-);
|
4/5(+),7/8(-) Budget PoE
|
|
Fino a 6
|
0 -watt di budget PoE (9-54VDC)Tipo di alimentazione PoEIEEE 802.3af/at
|
|
/bt
|
(Se necessario PoE passivo, contattare il servizio clienti)180Compatibile con
|
|
Modalità A e Modalità B.
|
Booster di tensioneIngresso DC 9-12V Uscita PoE 48V,
|
|
|
max 60WIngresso DC 19-24V
|
|
Uscita PoE 48V,
|
|
, blocco terminale a 4 pin Consumo energeticoUscita PoE 48V,
|
|
, blocco terminale a 4 pin Consumo energeticoAlimentazione in ingresso
|
|
|
, blocco terminale a 4 pin Consumo energeticoAlimentazione in ingresso
|
9~54V DC
|
, blocco terminale a 4 pin Consumo energetico5W Max. (Quando PoE non è utilizzato)
|
|
Dimensioni (L x P x A)
|
|
98 x 67 x 46 mm
|
Peso300g
|
|
Casing
|
Cassa in alluminio
|
|
Opzioni di montaggio
|
DIN-Rail
|
|
Indicatori LED
|
SYS
|
|
LED verde lampeggiante: in funzione normalmente
|
VLAN
|
|
|
VLAN
|
|
attiva
|
|
Verde fisso
|
Spento:
|
|
LED rosso fisso: potenza ottica ricevuta al di sotto della soglia
|
disattivaLinkLED rosso fisso: potenza ottica ricevuta al di sotto della soglia LED verde lampeggiante: trasmissione dati
|
|
LED verde spento: porta SFP senza collegamentoALMLED rosso fisso: potenza ottica ricevuta al di sotto della soglia LED rosso spento: potenza ottica ricevuta normale
|
|
TP
|
1
|
|
-3
|
|
L/A
|
|
LED verde fisso: collegamento porta Ethernet
|
LED verde lampeggiante lentamente: velocità di collegamento porta Ethernet 10M/100M/1000M
|
|
LED verde spento: porta Ethernet senza collegamento
|
|
Temperatura operativa-40°C a 75°C (-40°F a 167°F)Temperatura di stoccaggio PoE
|
LED giallo fisso: PD collegato
|
|
LED giallo spento: PD non collegato
|
|
Ambientale
|
|
Temperatura operativa-40°C a 75°C (-40°F a 167°F)Temperatura di stoccaggio -40°C a 85°C (-40°F a 185°F)
|
Umidità relativa
|
|
5% a 95% senza condensa
|
|
MTBF
|
|
> 200.000 ore
|
Approvazioni normative
|
|
ISO9001, CE, FCC Parte 15 Classe A, RoHS
|
EMI:
|
|
EN55022:2010+AC: 2011, Classe A
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
EN55024: 2010
|
|
EMS:
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sovratensione)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
|
Applicazione dello switch Ethernet PoE++ industriale AI Smart Managed
Parametri standard PoE
Standard PoE
Ingresso (V)
Corrente (A)
Uscita (V)
Potenza (W)
|
Pin PoE
|
Modalità
|
|
IEEE802.3af/at/bt
|
|
af/at/bt
|
9-12
|
5
|
48V
|
60
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
|
Modalità A&B
|
PoE Starlink
|
19-24
|
48-56
|
2.67
|
► Il modulo SFP deve essere acquistato separatamente.
|
Base-X a
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
|
|
PoE Starlink
|
af/at/bt
|
48-56
|
2.67
|
48V180
|
Base-X a
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
|
|
PoE Starlink
|
Gen2
|
48-56
|
2.67
|
56
|
Base-X a
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
|
|
|
|
|
|
|
|
|
|
Gen3
|
48-56
|
Descrizione
|
56
|
AI Smart Managed industriale 1 porta
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Base-X a
|
|
|
|
Modello
|
Descrizione
|
LNK-AIMC103GMP60-SFP
|
AI Smart Managed industriale 1 porta
|
SFP 100/1000
|
Base-X a
|
|
3
|
-Porta
|
Ethernet 10/100/1000BASE
|
|
-
|
TIEEE802.3bt 60W PoE+ +Switch, ingresso alimentazione DC da 9V a 54V, con Voltage Booster.Opzioni SFP► Opzione SFP. Si prega di selezionare il proprio SFP sulla nostra pagina Opzioni SFP.► Il modulo SFP deve essere acquistato separatamente.Opzioni di montaggio► Staffa DIN-Rail predefinita inclusa.Opzioni di alimentazione►
|
|
Alimentatore 240W/5A 48VDC. Cavo aperto per blocco terminale
|
► L'alimentatore deve essere acquistato separatamente.
|
|
|
|
|
|
|
|
|
|
|
