Commutatore Ethernet a fibra industriale a 4 porte
, Smart ha diretto il commutatore di POE
, Mini Gigabit Ethernet Switch
4-porta 10/100/1000BASE-T a 1-porta 100/1000BASE-X
Mini Industrial AI Smart Managed Fiber Ethernet Switch
Mini Industrial AI Smart Managed PoE++ Ethernet Switch panoramica

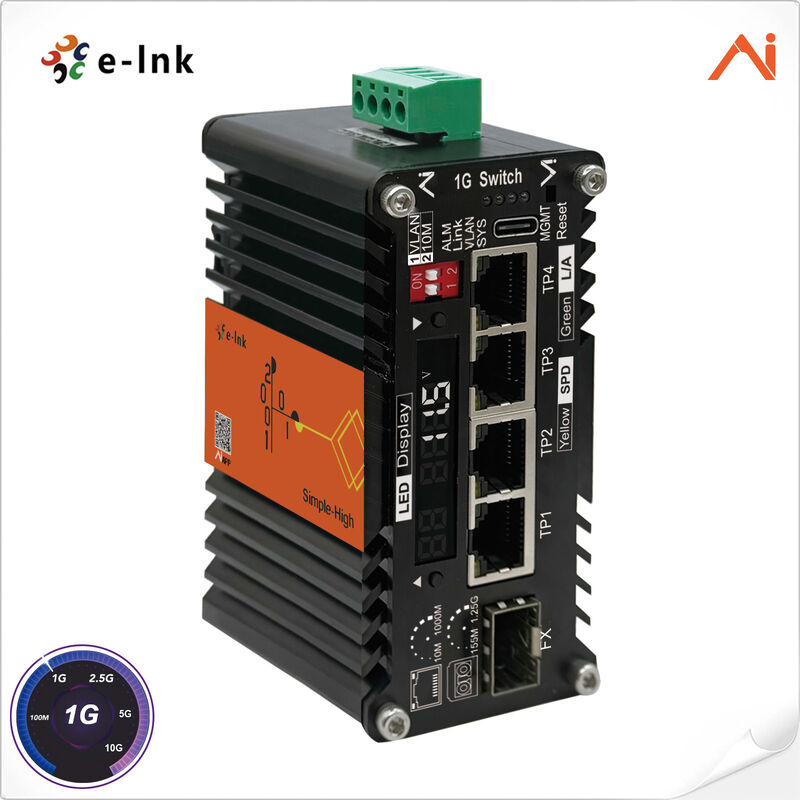

Il LNK-AIMC104GM è un compatto AI smart managed industrial fiber switch sviluppato indipendentemente da E-link.×10/100/1000Base-T porte RJ45 + 1×100/1000BASE-X Porta a fibra SFP.
Questa innovazione, la prima al mondodispositivo Combina i doppi vantaggi degli interruttori gestiti e non gestiti. Gli ingegneri possono monitorare lo stato dei dispositivi con più metodiApplicazione mobilePCInterfaccia di gestione web e LEDVisualizzazioneCon te.tstrumenti di prova aggiuntivi.
Dati copertura:tensione,corrente, temperatura, Lo stato delle porte Ethernet, lo stato di funzionamento delle porte SFP, nonché i parametri dettagliati SFP DDM come potenza ottica, lunghezza d'onda, distanza di trasmissione, velocità di collegamento e temperatura del modulo.
Abbiamo innovato questo prodotto basandocistandardinterruttori:
Dispositivofunzione:Fibra di allarme di porta, programma di ripristino del sistema,Isolamento VLAN, 10M 250m Trasmissione Supporto. La modalità ridondante supporta la funzione di recupero automatico. Se la porta di destinazione di un pacchetto è collegata, inoltra il pacchetto all'altra porta della coppia di backup
Risponde alle norme IP40, alloggiamento in alluminio, funziona stabilmente a temperature industriali estreme da -40°Cfino a 75°C.
Equipaggiato con due alimentatori ridondanti, mantiene il funzionamento stabile di Ethernet 24X7.
Scenari di applicazione:
Produzione intelligente e automazione: trasmissione dei dati e interconnessione multi-dispositivo
Energia e nuove energie: comunicazione di sorveglianza e rete di cluster.
Ingegneria del transito ferroviario e dei tunnel: monitoraggio video in tempo reale e trasmissione del segnale.
Sito petrolifero, di gas e minerario:Stabilecomunicazione
Smart City e sviluppo di nuove infrastrutture
Inoltre, questo prodotto può essere utilizzato in settori quali la guida autonoma, i robot umanoidi, il calcolo dell'IA, la metallurgia, l'ingegneria chimica,stazioni base di ricerca all'aperto e monitoraggio meteorologico sul campo.
Mini Intelligenza artificiale industriale gestita con PoE++ Ethernet
️Sistema di gestione intelligente auto-sviluppato da E-link, che supporta Android mobile APP e PC web UI
️ Display LED con un solo clicDashboard dati in tempo reale: corrente di sistema, tensione, temperatura interna, potenza ottica di trasmissione/ricezione SFP, velocità di collegamento di porte Ethernet e fibra e altro ancora
️Ricche funzionalità di gestione APP e web: dashboard grafico intuitivo per lo stato completo del dispositivo; informazioni complete SFP e dati diagnostici DDM; soglie di allarme di potenza ottica personalizzabili;Port/riavvio del dispositivo programmato definito dall'utente
️Larghezza9°54VDCpotenza di ingresso
️4 X Porta 10/100/1000Base-T
️1 X100/1000BASE-X SFP porta di collegamento in fibra
️Mini Tpye Dimensioni 98 x 67 x 46 mm
️Isolamento VLAN con un solo clic
️10M 250m trasmissione
️6K.V protezione contro le ondate di fulmine in tutti i porti
️Temperatura di funzionamento ampia: -40°C ~ +75°C (-40°F ~ 167°F)
Indici tecnici degli interruttori PoE++ Ethernet gestiti con intelligenza artificiale industriale
|
Intelligenza artificiale industrialeFibraScambio
|
|
Modalità di accesso
|
1x100/1000BASE-X SFP a4x10/100/1000BASE-T RJ45
|
|
Ethernet
|
|
Norme
|
Conformità agli standard IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Controllo del flusso full-duplex
|
|
IEEE 802.3az Ethernet ad efficienza energetica (EEE)
|
|
Tipo di trattamento
|
Storage-and-Forward
|
|
Tasso di filtraggio in avanti
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memoria del pacchetto buffer
|
1 Mbit
|
|
Lunghezza massima del pacchetto
|
9K byte
|
|
Capacità di cambio
|
20 Gbps/non bloccante
|
|
PC (supporto MacOS, Windows)
|
|
MacOS Browser:
|
Microsoft Edge 89+ (data di rilascio: 2021-03-04 o versione successiva)
Google Chrome 89+ (data di rilascio: 2021-03-02 o versione successiva)
Opera 75+ (data di uscita: 2021-03-24 o versione successiva)
|
|
Browser di Windows:
|
Microsoft Edge 89+ (data di rilascio: 2021-03-04 o versione successiva)
Google Chrome 89+ (data di rilascio: 2021-03-02 o versione successiva)
Opera 75+ (data di uscita: 2021-03-24 o versione successiva)
|
|
Applicazione mobile (Supporto Android,Non supportato iOS)
|
|
App per cellulari (Android)
|
Supporta tutti i telefoni cellulari Android e tablet Android
|
|
Applicazione mobile per iPhone (iOS)
|
Non supporto iPhone o iPad
|
|
Funzioni intelligenti gestite da IA
|
|
Status del consiglio di servizio
|
Temperatura
|
|
|
Voltaggio
|
|
Corrente
|
|
Status della porta RJ45
|
Status del collegamento
|
|
|
Tasso
|
|
VLAN
|
|
Status della porta SFP
|
Status del collegamento
|
|
|
PN/SN
|
|
TX Power
|
|
Potenza RX
|
|
Tutte le informazioni relative al DDM
|
|
Interruttore DIP
|
DIP1
|
VLAN
|
|
|
DIP2
|
10M
|
|
Alarme per le porte a fibra
|
Sostegno
|
|
|
Ripristino pianificato
|
Sostegno
|
|
|
InterfacciaPorto
|
|
Porta Ethernet
|
4- Port 10/100/1000BASE-T Ethernet Interfaccia RJ45 Negoziazione automatica, auto MDI/MDI-X
|
|
4-Port 10/100/1000BASE-T
|
|
Cavo: categoria 5e o superiore;
Distanza: ≤ 100 metri a velocità di trasmissione di 1000 M,≤ 250 metri a velocità di dati di 10M
|
|
Porta SFP
|
1 porto100/1000BASE-X SFP (Ritorno compatibile con 100BASE-X e 1000BASE-X e trasmettitori e ricevitori) (rilevamento automatico)
|
|
Cable:
Multi-Mode: cavo a fibra ottica 50/125um o 62,5/125um, distanza: 550m/2km;
Modalità singola: cavo in fibra ottica 9/125um, distanza: 20/40/80/100/120/160/200km
|
|
Elettronica e meccanica
|
|
Potenza di ingresso
|
9~54V di corrente continua, blocco terminale a 4 pin
|
|
Consumo di energia
|
5W Max. (quando il PoE non è utilizzato)
|
|
Dimensioni (W x D x H)
|
98 x 67 x 46 mm
|
|
Peso
|
300 g
|
|
Casing
|
Cassa in alluminio
|
|
Opzioni di montaggio
|
DIN-Rail
|
|
Indicatori LED
|
|
SYS
|
LED verde lampeggiante: funzionamento normale
|
|
VLAN
|
Verde Solid On:VLAN - Su
|
|
Solido verdeDisattivato:VLAN Spegni
|
|
Link
|
Verde LED Solid On: collegamento della porta SFP stabilito
|
|
LED verde lampeggiante: trasmissione dei dati
|
|
LED verde disattivato: porta SFP senza collegamento
|
|
ALM
|
LED rosso Solid On: potenza ottica ricevuta al di sotto della soglia
|
|
LED rosso spento: potenza ottica ricevuta normale
|
|
TP1- 4 L/A
|
Verde LED Solid Attivo: collegamento con la porta Ethernet
|
|
Green LED Slow Blink: la velocità di collegamento della porta Ethernet è di 10M/100M/1000M
|
|
LED verde disattivato: porta Ethernet non collegata
|
|
Ambiente
|
|
Temperatura di funzionamento
|
-40°C a 75°C (-40°F a 167°F)
|
|
Temperatura di conservazione
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidità relativa
|
Non condensante da 5% a 95%
|
|
MTBF
|
> 200 000 ore
|
|
Autorizzazioni di legge
|
|
ISO9001, CE, FCC Parte 15 Classe A, RoHS
|
|
Importazione:
EN55022:2010+AC: 2011, classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
SME:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Applicazione
Informazioni di ordinazione del commutatore Ethernet PoE++ Smart Managed Mini Industrial AI
|
Modello
|
Descrizione
|
|
LNK-AIMC104GM-SFP
|
Intelligenza artificiale industriale gestita con una porta100/1000Base-X SFP a4- Porto. 10/100/1000BASE-T Interruttore a fibra,Input di potenza di corrente continua da 9 a 54 V
|
|
Opzioni SFP
|
Selezionate la vostra opzione SFP nella nostra pagina Opzioni SFP.
|
|
Il modulo SFP deve essere acquistato separatamente.
|
|
Opzioni di montaggio
|
️Inclusa la supporta DIN-Rail predefinita.
|
|
Opzioni di alimentazione
|
️24W/1A24VDC Fornitura di corrente.
|
|
L'alimentazione è da acquistare separatamente.
|
