Dettagli del prodotto
Luogo di origine: La CINA
Marca: E-link
Certificazione: ROHS,FCC,CE
Numero di modello: LNK-IRS93-SC20
Termini di pagamento e di spedizione
Quantità di ordine minimo: pc 1
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto standard dell'esportazione del convertitore di media della fibra
Tempi di consegna: 5-12 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, Paypal
Capacità di alimentazione: 1000 pezzi/mese
Parola chiave: |
Convertitore seriale industriale in fibra |
Porta in fibra: |
connettore SC |
Distanza di trasmissione: |
20KM |
Protezione contro le sovratensioni: |
1500W/sec |
Temperatura di funzionamento: |
da -25°C a +75°C |
Involucro: |
Custodia in alluminio IP40 |
Parola chiave: |
Convertitore seriale industriale in fibra |
Porta in fibra: |
connettore SC |
Distanza di trasmissione: |
20KM |
Protezione contro le sovratensioni: |
1500W/sec |
Temperatura di funzionamento: |
da -25°C a +75°C |
Involucro: |
Custodia in alluminio IP40 |

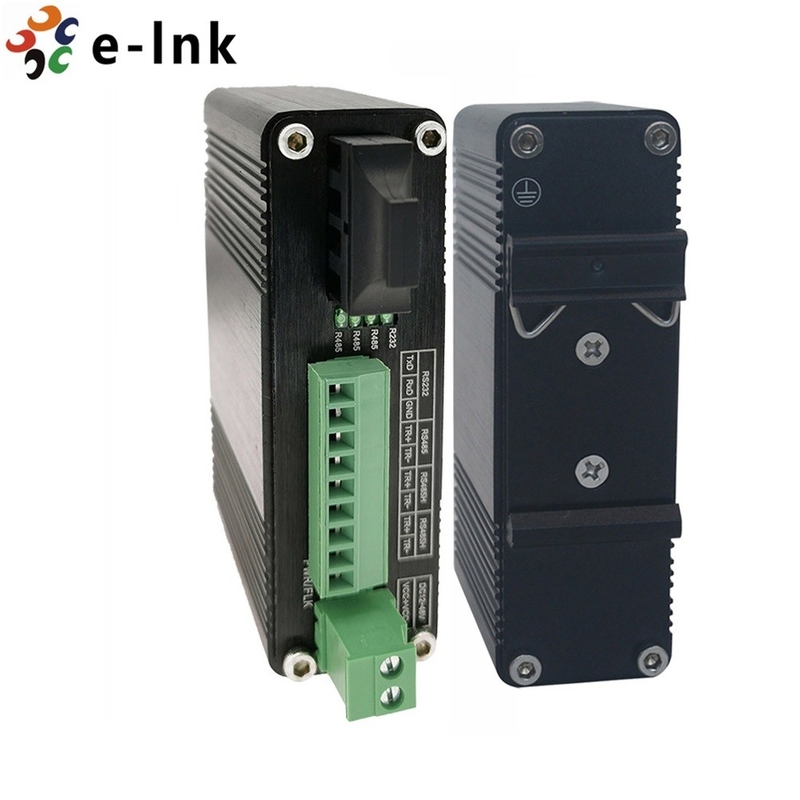

Seriale industriale RS232 RS485 RS422 Fibra SC Media Converter Modem Single Mode 20KM
Modem a fibra otticaContenuto del pacco
► Modem in fibra ottica serie LNK-IRS93 x 1
► Guida rapida x 1
► Staffa per montaggio a parete a forma di L x 1
Convertitore multimediale industrialeInstallazione
Connessione alla porta in fibra ottica SC/ST (predefinito SC, ST opzionale)
Il concetto alla base della porta e del cavo SC/ST è semplice.Supponiamo di collegare i dispositivi I e II.Contrariamente ai segnali elettrici, i segnali ottici non richiedono un circuito per trasmettere i dati.Di conseguenza, una delle linee ottiche viene utilizzata per trasmettere dati dal dispositivo I al dispositivo II, e l'altra linea ottica viene utilizzata per trasmettere dati dal dispositivo II al dispositivo I, per la trasmissione full-duplex.
Tutto quello che devi ricordare è collegare la porta Tx (trasmissione) del dispositivo I alla porta Rx (ricezione) del dispositivo II e la porta Rx (ricezione) del dispositivo I alla porta Tx (trasmissione) del dispositivo II.Se crei i tuoi cavi, ti suggeriamo di etichettare i due lati della stessa linea con la stessa lettera (da A ad A e da B a B, come mostrato di seguito, o da A1 ad A2 e da B1 a B2 ).
ATTENZIONE:
1.Questo è un prodotto laser/LED di classe 1.Per evitare di causare seri danni agli occhi, non fissare direttamente il raggio laser.
2.Il testo sopra è solo per la connessione a doppia porta in fibra;se per la connessione a porta in fibra singola, utilizzando solo 1 cavo in fibra per la connessione, non è necessario indicare il lato Tx o Rx.
Convertitore multimediale seriale RS232 RS422 RS485Impostare
a) Collegare la porta RS232/422/485 del media converter a un dispositivo seriale con un cavo seriale.
b) Collegare il cavo in fibra dal dispositivo (media converter) all'altra estremità al connettore SC/ST.
c) Dopo che il dispositivo è acceso, l'indicatore PWR sarà tutto acceso.Se gli indicatori non sono accesi, controllare il collegamento dell'alimentazione.
d) Dopo che tutti i cavi sono stati collegati correttamente, gli indicatori si accenderanno come per i LED di stato della porta
Informazioni per l'ordinazione del convertitore da dati RS485 a fibra ottica
|
Modello |
Descrizione |
|
LNK-IRS93-SC20 |
Seriale industriale RS232/RS485/RS422, SC SM 1310nm, 20m |
|
Opzioni di montaggio |
► Staffa per guida DIN predefinita installata, staffa per montaggio a parete inclusa. |
|
Opzioni di alimentazione |
► L'alimentatore deve essere acquistato separatamente |
