Dettagli del prodotto
Luogo di origine: Cina
Marca: E-link
Certificazione: ROHS,FCC,CE
Numero di modello: Serie LNK-IRS
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1 pezzo
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto di esportazione standard per convertitore di media in fibra
Tempi di consegna: 5-12 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, PayPal
Capacità di alimentazione: 1000 pezzi/mese
Parola chiave: |
Convertitore da seriale a fibra |
Interfaccia della fibra: |
SFP, FC, Sc o st |
Input di potenza: |
12~48VDC |
Consumo di energia: |
<6w> |
Peso: |
0.55 kg |
Dimensioni (LxWxH): |
119 x 114 x 50 mm |
Parola chiave: |
Convertitore da seriale a fibra |
Interfaccia della fibra: |
SFP, FC, Sc o st |
Input di potenza: |
12~48VDC |
Consumo di energia: |
<6w> |
Peso: |
0.55 kg |
Dimensioni (LxWxH): |
119 x 114 x 50 mm |
IndustriaRS232/RS485 di serie/RS422Fibra otticaModem
Vantaggi del modem in fibra
¢ Progettazione senza ventilatore e Din-Rail per ambienti industriali difficili
¢ Costruito in bi-direzionale RS232/422/485 ((Terminal Block) Port seriale
Supporta porte di dati seriali multicanale: 4~16Ch RS232, 4~16Ch RS485 o 2~8Ch RS422
I dati seriali sono completamente trasparenti, il tasso di segnalazione è autoadattivo, non è richiesta alcuna impostazione
Supporta SFP, FC, SC o ST Multi-mode 2 km, Single-mode 20 km
I dati seriali ad alta velocità possono essere utilizzati per la comunicazione DMX512 nel controllo dell'illuminazione sul palco
Supporta tensione di ingresso 12 ~ 48VDC
Supporta la protezione contro la polarità inversa
Cassa in alluminio IP40
Temperatura di funzionamento -40°C a 80°C
Garanzia di 5 anni
Indici tecnici dei convertitori di fibre ottiche industriali
| Interfaccia in fibra ottica | |
| Interfaccia in fibra | SFP, FC, SC o ST |
| Requisito del cavo |
Multi-Mode: 50/125um, 62.5/125um Dispositivo mono-modo: 9/125um |
| Porta a fibra | 1 Port fibra |
| Distanza di trasmissione |
Multi-Mode: 2 km Dispositivo monouso: 20 km |
| Lunghezza d'onda | 1310nm/1490nm/1550nm |
| Interfaccia seriale RS232 | |
| Interfaccia fisica | Terminale a vite standard industriale |
| Tipo di dati | Fino a 16Ch RS232 bi-direzione |
| Segnali RS-232 | TxD, RxD, GND |
| Distanza della linea di sosta seriale (rame) | 15 metri. |
| Tasso di Baud | 0 ~ 800 kbps |
| Interfaccia seriale RS422 | |
| Interfaccia fisica | Terminale a vite standard industriale |
| Tipo di dati | Fino a 8Ch RS422 bi-direzione |
| Segnali RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| Distanza della linea di sosta seriale (rame) | 1000 metri |
| Tasso di Baud | 0 ~ 800 kbps |
| Interfaccia seriale RS485 | |
| Interfaccia fisica | Terminale a vite standard industriale |
| Tipo di dati | Fino a 16Ch RS485 bi-direzione |
| Segnali RS-485 | Data+, Data-, GND |
| Distanza della linea di sosta seriale (rame) | 1000 metri |
| Tasso di Baud | 0 ~ 800 kbps |
| Requisiti di energia | |
| Input di potenza | 12~48VDC |
| Consumo di energia | < 6W |
| Collegamento di alimentazione | Blocco terminale |
| Protezione della potenza | Protezione contro la polarità inversa |
| Indicatore LED | |
| PWR | Fornitore di energia |
| FL | Status del collegamento in fibra |
| Dati da 1 a 16 | Segnale di dati seriali |
| Meccanica | |
| Dimensioni (LxWxH) | 119 x 114 x 50 mm |
| Peso | 0.55kg |
| Casing | Cassa in alluminio |
| Opzioni di montaggio | Montaggio DIN-Rail |
| Ambiente | |
| Temperatura di funzionamento | -40°C a 80°C (-40°F a 176°F) |
| Temperatura di conservazione | -40°C a 85°C (-40°F a 185°F) |
| Umidità di lavoro | 5% ~ 95% (non condensante) |
| MTBF | 216388 ore |
| Autorizzazioni regolamentari | |
| IME | FCC Parte 15, CISPR (EN55022) Classe A |
| SME |
EN61000-4-2 (ESD) Livello 4, Criteri B EN61000-4-3 (RS) Livello 3, criteri A EN61000-4-4 (EFT) Livello 3, criteri A EN61000-4-5 (surge) Livello 3, criteri B EN61000-4-6 (CS) Livello 3, criteri A |
| Shock / caduta libera / vibrazione |
Sconto: MIL-STD-810F Metodo 516.5 Caduta libera: MIL-STD-810F Metodo 516.5 Vibrazione: MIL-STD-810F Metodo 514.5 C-1 & C-2 |
| Verde | Compatibilità RoHS |
| Certificazioni: | FCC, CE |
SFP Media ConverterVisualizzazione

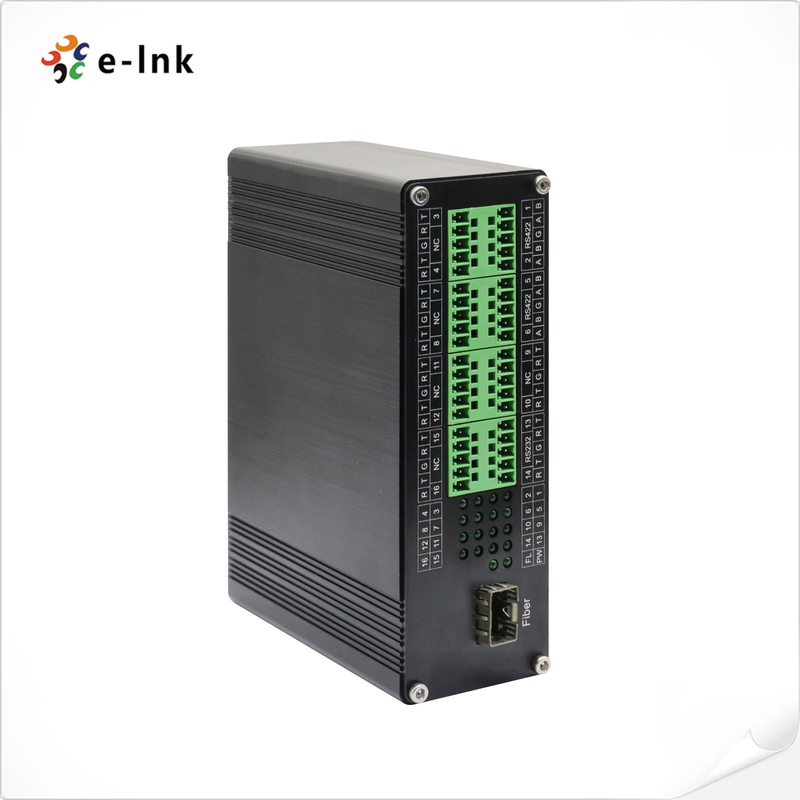

E-link LNK-IRS series is an industrial grade Multi-Channel RS232/RS485/RS422 to fiber optic converter which converts a standard RS232/RS485/RS422 signal to a fiber optic link as to extend the signal up to 2KM on multimode fiber and 20KM on single mode fiberSupporta porte di dati seriali multi-canale: 4~16Ch RS232, 4~16Ch RS485 o 2~8Ch RS422.8Ch RS485 + 4Ch RS422, ecc. Dispone di un design di tipo Din-Rail per offrire agli utenti un'installazione e una manutenzione facili in qualsiasi ambiente industriale duro.
L'uso della comunicazione in fibra ottica risolve i problemi di interferenze elettromagnetiche, interferenze di anello di terra e danni da fulmini.e riservatezza della comunicazione dei dati, e può essere ampiamente utilizzato in vari controlli industriali, controllo dei processi, controllo dell'illuminazione sul palco e occasioni di controllo del traffico.
.
| Canale dati | Tasso di segnalazione senza errore misurato (bps) |
Tasso di segnalazione massimo supportato (Kbps) |
Applicazione tipica |
| 1 | 460800 | 800 | Sistema di controllo dell'illuminazione del palco DMX512-500Kbps, monitoraggio della sicurezza, allarme antincendio, controllo industriale, ecc. |
| 2 | 460800 | 800 | Sistema di controllo dell'illuminazione del palco DMX512-500Kbps, monitoraggio della sicurezza, allarme antincendio, controllo industriale, ecc. |
| 3 | 230400 | 250 | Monitoraggio della sicurezza, allarme antincendio, controllo industriale, ecc. |
| 4 | 230400 | 250 | Monitoraggio della sicurezza, allarme antincendio, controllo industriale, ecc. |
| 5 | 460800 | 800 | Sistema di controllo dell'illuminazione del palco DMX512-500Kbps, monitoraggio della sicurezza, allarme antincendio, controllo industriale, ecc. |
| 6 | 460800 | 800 | Sistema di controllo dell'illuminazione del palco DMX512-500Kbps, monitoraggio della sicurezza, allarme antincendio, controllo industriale, ecc. |
| 7 | 230400 | 250 | Monitoraggio della sicurezza, allarme antincendio, controllo industriale, ecc. |
| 8 | 230400 | 250 | Monitoraggio della sicurezza, allarme antincendio, controllo industriale, ecc. |
| 9 | 460800 | 500 | Sistema di controllo dell'illuminazione del palco DMX512-500Kbps, monitoraggio della sicurezza, allarme antincendio, controllo industriale, ecc. |
| 10 | 460800 | 500 | Sistema di controllo dell'illuminazione del palco DMX512-500Kbps, monitoraggio della sicurezza, allarme antincendio, controllo industriale, ecc. |
| 11 | 230400 | 250 | Monitoraggio della sicurezza, allarme antincendio, controllo industriale, ecc. |
| 12 | 230400 | 250 | Monitoraggio della sicurezza, allarme antincendio, controllo industriale, ecc. |
| 13 | 230400 | 250 | Monitoraggio della sicurezza, allarme antincendio, controllo industriale, ecc. |
| 14 | 230400 | 250 | Monitoraggio della sicurezza, allarme antincendio, controllo industriale, ecc. |
| 15 | 230400 | 250 | Monitoraggio della sicurezza, allarme antincendio, controllo industriale, ecc. |
| 16 | 230400 | 250 | Monitoraggio della sicurezza, allarme antincendio, controllo industriale, ecc. |
