Dettagli del prodotto
Luogo di origine: Cina
Marca: E-link
Certificazione: Iso9001, CE, ROHS, FCC
Numero di modello: LNK-HF100DA
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1pc
Prezzo: negotiate
Imballaggi particolari: Imballaggio in cartone standard per estensore a fibra HDMI
Tempi di consegna: 3-5 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, PayPal
Capacità di alimentazione: 1000/Mese
Sottocampionamento cromatico: |
Max 3840*2160@30Hz (4:4:4, 4:22) Max 3840*2160@60Hz (4:2:0) |
Collegamento a fibra: |
SFP/LC |
Distanza di trasmissione: |
10.2Gbps |
Fornitore di energia: |
5 V CC, USB tipo C |
Temperatura di funzionamento: |
-20℃ ~ +70℃ |
Umidità In funzione: |
5% ~ 90% |
Sottocampionamento cromatico: |
Max 3840*2160@30Hz (4:4:4, 4:22) Max 3840*2160@60Hz (4:2:0) |
Collegamento a fibra: |
SFP/LC |
Distanza di trasmissione: |
10.2Gbps |
Fornitore di energia: |
5 V CC, USB tipo C |
Temperatura di funzionamento: |
-20℃ ~ +70℃ |
Umidità In funzione: |
5% ~ 90% |
Modello:LNK-HF100DA
Visualizzazione

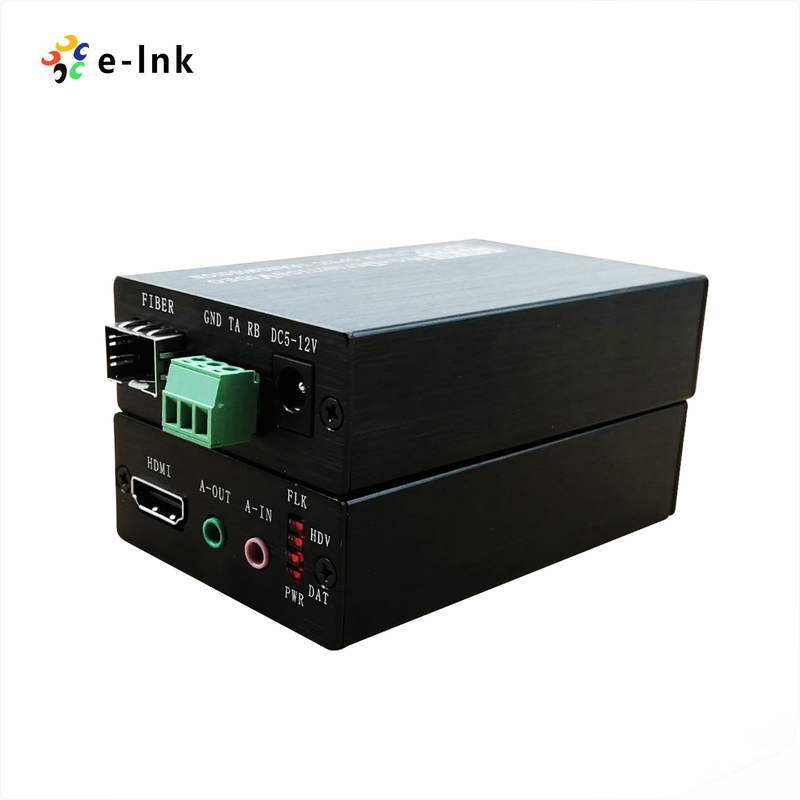

L'estensore a fibra ottica HDMI della serie LNK-HF100DA fornisce l'estensione di HDMI, bidirezionale
audio e RS232 su un cavo a fibra ottica, supporta la modalità HDMI1.4, è pienamente compatibile con
HDMI 1.4b, HDMI 1.4b 3D e HDCP 1.4, ad alta risoluzione fino a 1920*1200@60Hz.
può essere utilizzato per una vasta gamma di applicazioni che richiedono trasmissioni a lunga distanza ad alta risoluzione con
elevata qualità grazie alla sua buona stabilità e alla sua forte sicurezza.
Caratteristiche
Trasmette segnali video HDMI, RS232 e audio fino a 20 km su un singolo cavo a fibra;
Supporto di risoluzione fino a 1920*1200@60Hz;
Supporto speciale 1600*1200 @60HZ
Supporta la trasmissione audio stereo bidirezionale esterna;
¢ conformità agli standard HDMI 1.4B 3D e HDCP 1.2;
Receiver HDMI 1.4b a porta singola
- Alta compatibilità, può abbinare automaticamente la fonte e il dispositivo di visualizzazione;
- sistema di regolazione automatica integrato, che rende l'immagine liscia, chiara e stabile;
- sistema di protezione ESD integrato;
Semplice da installare, collegare e riprodurre;
¢ sostenere l'EDID
Indici tecnici
| Parametro | Descrizione | |
|
Video
|
Norme | HDMI1.4B 3D; HDCP1.4 |
| Orologio di pixel massimo | 165 MHz | |
| Velocità massima di trasmissione | 6.75 Gbps | |
| Conformità |
1080P@50/59.95/60Hz, ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, Supporto speciale 1600*1200 @60HZ |
|
| Collegamento | HDMI femminile di tipo A | |
| Impedenza | 100Ω | |
| Distanza del cavo HDMI | < 5 metri (risoluzione fino a 1920*1200@60Hz) | |
| Audio | Interfaccia | 3.5MM audio stereo esterno |
| Trasmettitore | 1Ch Input + 1Ch Output | |
| Ricevitore | 1Ch Input + 1Ch Output | |
| RS232 | Interfaccia | Blocco terminale a 3 pin |
| Tasso di Baud | ≤ 115200bps | |
| Fibra ottica | Interfaccia | Modello SFP con connettore LC |
| Tipo di fibra | Dispositivo monouso | |
| Lunghezza d'onda | 850nm/1310nm/1550nm | |
| Larghezza di banda dell'interfaccia | 3 Gbps | |
| Distanza di trasmissione |
Trasmissione@1920*1200@60Hz Fibra multi-modo: < 500M Fibra monomodo: 20 km |
|
| Indice Altri | Fornitore di alimentazione | L'adattatore di alimentazione: DC 5~12V |
| Dissipazione di potenza | Max 4W | |
| Temperatura | Funzionamento: -20°C ~ +70°C | |
| Umidità | Funzionamento: 5% ~ 90% | |
| Dimensione (LxWxH) | 92 x 57 x 23 mm | |
Applicazione
Informazioni sull'ordine
| Modello | Descrizione |
| LNK-HF100DA | 1Ch HDMI + 1Ch Bi-directional Stereo Audio + 1Ch RS232 over Fiber Optic Extender, LC ((SFP), fibra multi-mode, 500m, compreso 1 trasmettitore & 1 ricevitore, utilizzato da coppie |
| LNK-HF100DA-20 | 1Ch HDMI + 1Ch Bi-directional Stereo Audio + 1Ch RS232 over Fiber Optic Extender, LC ((SFP), fibra monomodo, 20km, incluso 1 trasmettitore & 1 ricevitore, utilizzato da coppie |
