Dettagli del prodotto
Place of Origin: China
Marca: E-link
Certificazione: ISO9001 / CE / RoHS / FCC
Model Number: ETH-IMC608MP Series
Termini di pagamento e di spedizione
Minimum Order Quantity: 1pc
Prezzo: Negotiate
Packaging Details: Ethernet Switch Standard Carton Packaging
Delivery Time: 1-3working days
Payment Terms: L/C, T/T, Western Union, MoneyGram, PayPal
Supply Ability: 1000000PCS/Month
Connector: |
8 x RJ45 |
Optical Port:: |
6 x 1000Base-X SFP |
Casing: |
Aluminum Case |
Input Power: |
48~57VDC, Redundant Power (6-pin Terminal Block) |
Temperatura di funzionamento: |
-40°C a 80°C (- 40°F a 176°F) |
Dimensioni (Wxdxh): |
149 x 114 x 50 millimetri |
Connector: |
8 x RJ45 |
Optical Port:: |
6 x 1000Base-X SFP |
Casing: |
Aluminum Case |
Input Power: |
48~57VDC, Redundant Power (6-pin Terminal Block) |
Temperatura di funzionamento: |
-40°C a 80°C (- 40°F a 176°F) |
Dimensioni (Wxdxh): |
149 x 114 x 50 millimetri |
Industrial L2+ 8-Port 10/100/1000T 802.3at PoE + 6-Port 1000X SFP
Switch Ethernet gestito
Switch Ethernet Vantaggi:
Supporto 8x10/100/1000Base-T + 6x1000Base-X SFP
10/100/1000Mbps RJ45 Port supporta Full/Half-duplex, Auto-negoziazione, Auto MDI/MDIX
¢ conformi alla norma IEEE802.3af/at
L'interruttore DIP supporta VLAN a una chiave, gestione dell'anello a una chiave, reset PoE e 250m
Rete PoE
¢ Supporto per la connessione di una porta USB-C per una facile gestione, senza la necessità di accedere al
Port seriale RS232
9K Bytes Jumbo Frame
IEEE 802.3az Ethernet ad alta efficienza energetica (EEE)
Cassa in alluminio IP40
Supporta l'installazione di DIN-Rail
-40°C a 80°C (-40°F a 176°F)
Visualizzazione

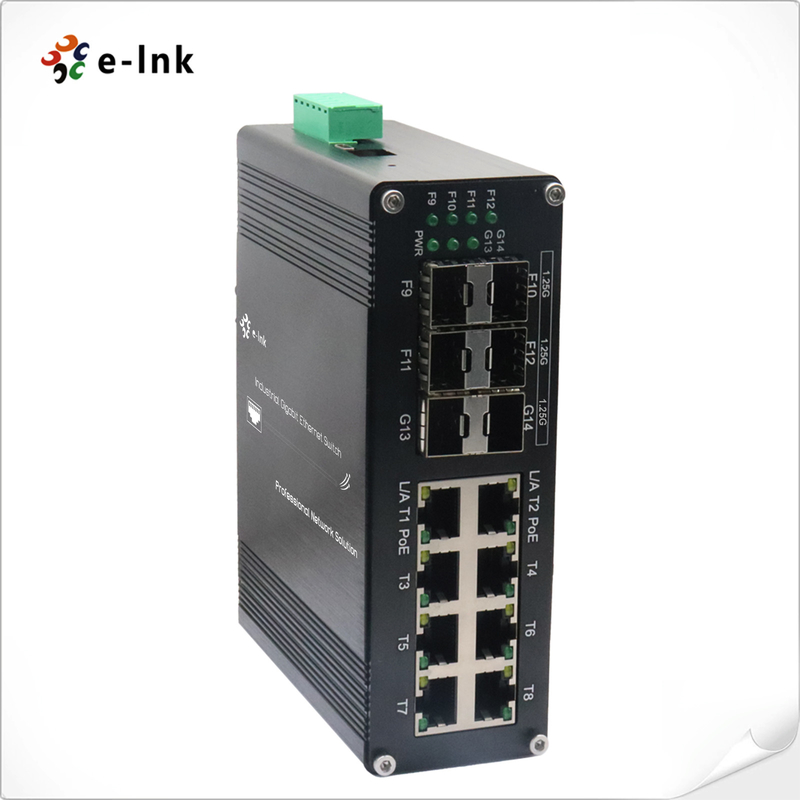

La serie ETH-IMC608MP è il L2+ gestito da 8 porte 10/100/1000Base-T 802.3at PoE + 6 porte
1000Base-X SFP switch Ethernet rinforzato.
TP (RJ45) supporta 10/100/1000Base-T(X), modalità Full/Half duplex e MDI/MDI-X automatico
connessione; la porta SFP 1000Base-X supporta 1 o 2 fibre mono- o multi-mode.
Con il suo design affidabile e la sua facilità d'uso, il prodotto è una scelta ottimale per l'integrazione di reti
con un'ampiezza massima di 20 mm o più ma non superiore a 30 mm
le posizioni.
Indici tecnici
| Ethernet | ||||
| Norme: | IEEE802.3 10BASE-T | |||
| IEEE802.3u 100BASE-TX/FX | ||||
| IEEE802.3ab 1000BASE-T | ||||
| IEEE802.3z 1000BASE-X | ||||
| IEEE802.3p QoS | ||||
| IEEE802.1d Spanning Tree | ||||
| Rate di inoltro e filtraggio: | 14,880pps (10Mbps) | |||
| 148,800pps (100Mbps) | ||||
| 1,488,000pps (1000Mbps) | ||||
| Memoria del pacchetto buffer: | 12M bit | |||
| Tipo di trattamento: | Storage-and-Forward | |||
| Larghezza di banda del piano di fondo | 110 Gbps | |||
| Lunghezza massima del pacchetto: | 9K Bytes Jumbo Frame | |||
| Dimensione della tabella degli indirizzi: | Indirizzi MAC 8K | |||
| Interfaccia | ||||
| Collegamento: | 8 x RJ45 | |||
| RS485: | 1 x RS485 (facoltativo) | |||
| Porta ottica: | 6 x 1000Base-X SFP | |||
| USB-C: | 1 x USB-C (per la gestione) | |||
| Interfaccia seriale RS485 (opzionale) | ||||
| Interfaccia fisica | Terminale a vite a 3 perni standard industriale | |||
| Tipo di dati | 1Ch RS485 bi-direzione | |||
| Segnali RS-485 | Data+, Data-, GND | |||
| Distanza della linea di sosta seriale (rame) | 1000 metri | |||
| Tasso di Baud | 0 ~ 800 kbps | |||
| PoE (Power over Ethernet) | ||||
| Standard: | IEEE 802.3at Power over Ethernet Plus | |||
| IEEE 802.3af Power over Ethernet | ||||
| Port: | RJ45 | |||
| Assegnazione del pin di alimentazione | 4/5(+), 7/8(-) | |||
| Bilancio del PoE: | Fino a 240 watt di budget PoE | |||
| Ambiententali | ||||
| Temperatura di funzionamento: | -40°C a 80°C (-40°F a 176°F) | |||
| Temperatura di conservazione: | -40°C a 85°C (-40°F a 185°F) | |||
| Umidità relativa: | Non condensante da 5% a 95% | |||
| MTBF | > 200 000 ore | |||
| Elettronica e meccanica | ||||
| Potenza di ingresso: | 48 ~ 57VDC, potenza ridondante (blocco terminale a 6 pin) | |||
| Consumo di energia: | 8W Max. ((PoE in uso < 240W) | |||
| Protezione: | ||||
| Sovraccarico di alimentazione: | Risettabile automaticamente | |||
| Polarità inversa: | Presente | |||
| DIP Interruttore | ||||
|
Funzione di interruttore DIP a 4 cifre
|
DIP | Funzione | Impostazioni | |
| SW 1 | VLAN | ATTIVATO | OFF - disabile | |
| SW 2 | Gestione degli anelli | ATTIVATO | OFF - disabile | |
| SW 3 (da aggiornare) | Rete PoE 250m | ATTIVATO | OFF - disabile | |
| SW 4 (da aggiornare) | Ripristino PoE | ATTIVATO | OFF - disabile | |
| Indicatori LED: | ||||
| Potenza: | Stato di potenza | |||
| Ethernet ((Per porta): | Legame/attività | |||
| PoE (facoltativo) | Status del PoE | |||
| Fibra: | Port SFP Gigabit: F9~F14 | |||
| Dimensioni (WxDxH): | 149 x 114 x 50 mm | |||
| Peso: | 0.55 kg | |||
| Casco: | Cassa in alluminio | |||
| Opzioni di montaggio: | DIN-Rail | |||
| Caratteristiche del software | ||||
| Protocolli di licenziamento | Supporto STP/RSTP/MSTP/ERPSv2, Aggregazione dei collegamenti | |||
| Supporto multicast | Supporto IGMP Snooping V1/V2/V3, supporto GMRP, GVMP,802.1Q | |||
| VLAN | Supporta IEEE 802.1Q 4K VLAN, supporta QINQ, doppia VLAN, | |||
| Gestione del tempo | SNTP | |||
| QOS |
Riindirizzamento basato sul flusso Limitazione del tasso basata sul flusso |
|||
| ACL |
ACL di emissione basata su porta ACL basato su porta e VLAN |
|||
| Gestione del PoE |
Limite di potenza totale dell'alimentazione PoE Allocazione di potenza di uscita PoE |
|||
| Manutenzione diagnostica | Supporto per lo specchiamento delle porte, Syslog, Ping | |||
| Funzione di gestione | Supporto CLI, WEB, SNMPv1/v2/v3, Telnet server per la gestione, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT | |||
| Gestione dell'allarme | Supporto all'uscita dell'allarme tramite relè in una direzione, RMON, TRAP | |||
| Sicurezza |
Protezione contro le tempeste di trasmissione, HTTPS/SSLv3, AAA e RADIUS, SSH2.0 Supporto DHCP Snooping, Opzione 82,802.1X accesso di sicurezza, |
|||
| Caratteristiche avanzate di livello 2+ |
Gestione IPv4/IPv6 Percorso statico |
|||
| Autorizzazioni di legge | ||||
| ISO9001, CE, RoHS, FCC | ||||
| EN55022:2010+AC: 2011, classe A | ||||
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
| EN 61000-3-3: 2013 | ||||
| EN55024:2010 | ||||
| IEC 61000-4-2: 2008 (ESD) | ||||
| IEC 61000-4-3: 2010 (RS) | ||||
| IEC 61000-4-4: 2012 (EFT) | ||||
| IEC 61000-4-5: 2014 (surge) | ||||
| IEC 61000-4-6: 2013 (CS) | ||||
| IEC 61000-4-8: 2009 (PFMF) | ||||
Informazioni relative agli ordini
| Modello | Descrizione |
| ETH-IMC608MP | Industrial L2+ 8-Port 10/100/1000T 802.3at PoE + 6-Port 1000X SFP Managed Ethernet Switch |
| Opzioni SFP | Selezionate la vostra opzione SFP nella nostra pagina Opzioni SFP |
| Il modulo SFP deve essere acquistato separatamente. | |
| Opzioni di montaggio | ► Default DIN-Rail Bracket installed |
| Opzioni di alimentazione | ¢ alimentazione elettrica DIN-Rail. |
| L'alimentazione è da acquistare separatamente. |
