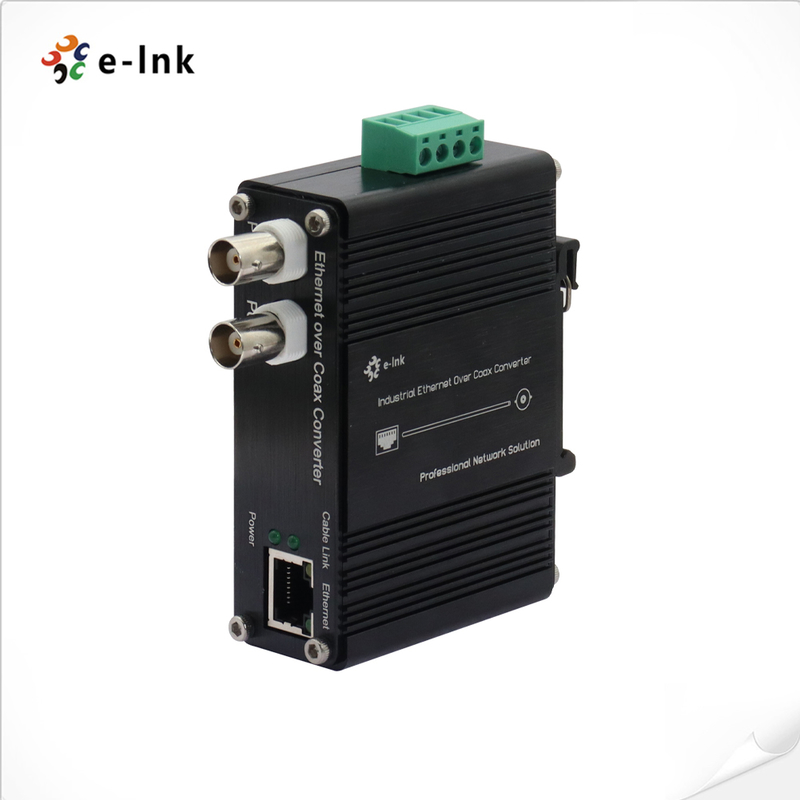

Extender Ethernet su coassiale 10/100Base-TX industriale per guida DIN
DIN-RailEthernet industriale 10/100Base-TXover Coax Extender
Modello: LNK-DSerie EC110
Panoramica
La serie LNK-DEC110 DIN-Rail Ethernet over Coaxial Converter è un nuovo dispositivo Ethernet
Extender. Questo dispositivo è progettato per estendere il segnale di rete Ethernet e l'alimentazione tramite
cavo coassiale esistente ed è in grado di trasmettere in tempo reale segnali di dati di rete + alimentazione multicanale, la distanza massima
è fino a 1200 m (alimentazione: 300 m). Il design a 2 BNC supporta la connessione di 2 linee di derivazione allo stesso
tempo. La potenza elettrica totale è di 100 W, ogni BNC max è di 50 W. La velocità di trasmissione massima della rete è fino a
100 Mbps. Ha un'eccellente protezione contro i fulmini e anti-interferenza.
Modulo di monitoraggio automatico intelligente di livello industriale integrato (questa funzione è opzionale), questa funzione può
far sì che il dispositivo rilevi in modo intelligente il circuito individualmente, rilevando sempre automaticamente la comunicazione di rete
situazione eccezionale del collegamento. Se un collegamento è anormale, fa sì che il dispositivo si ripristini per collegare la comunicazione
automaticamente, garantendo la trasmissione stabile dei dati di collegamento della comunicazione di rete. Realizza davvero mai la perdita
di connessione di rete, mai l'interruzione della trasmissione di rete industriale. Garantire la sicurezza della zona di sorveglianza.
Questi prodotti della serie sono ampiamente utilizzati nella videosorveglianza CCTV e nell'estensione della rete remota.
Caratteristiche
► Trasmette Ethernet Full Duplex 10/100 Mbps fino a 1200 m (senza PoE) o 300 m (con PoE)
► Supporto di trasmissione: cavo coassiale (migliore), 586B, CAT5e/6
► Tensione di ingresso: DC18V~48V (POE: DC48V).
► Supporta Power over Coax e Power over Ethernet contemporaneamente.
► Design a 2 BNC, supporta la connessione di max. 7 linee di derivazione
► Funzionamento: utilizza la rete esistente, facile da installare, Plug & Play. Comodo ed efficiente.
► Standard del codice: rispettare il protocollo standard Ethernet IEEE802.3 10/100 base-TX
► Trasmissione crittografata AES a 128 bit avanzata e tecnologia di alimentazione PoE+
► Protezione eccellente: protezione transitoria integrata; intervallo di temperatura industriale. Eccellente protezione contro i fulmini e forte anti- interferenza, protezione da sovratensione.
Indici tecnici
| Ethernet |
| Standard |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3af Power Over Ethernet |
| IEEE802.3at Power Over Ethernet |
| Cablaggio |
10Base-T: Cat 3,4,5 o superiore |
| |
100Base-TX: Cat5 o superiore |
| Distanza massima |
Cat5UTP fino a 100 m |
| Connettore |
1 x RJ45 |
| Coassiale |
| Cablaggio |
Cavo coassiale (75 ohm) |
| Connettore |
1 BNC (femmina) |
| Distanza |
Fino a 1200 m (senza PoE), 300 m (con PoE) |
| Velocità dati |
| Downlink (TX a RX) |
90 Mbps (max.) |
| Uplink (RX a TX) |
90 Mbps (max.) |
| Tecnologia |
Comunicazione su linea elettrica (PLC) |
| Protezione |
| Polarità inversa |
Presente |
| Elettrico e meccanico |
| Potenza in ingresso |
DC18V~48V (PoE: DC48V) |
| Consumo energetico |
8 W max. (PoC non in uso) |
| 60 W max. (Poc in uso) |
| Indicatori LED |
| Alimentazione (alimentazione) |
ROSSO (Accensione: rimane acceso; Spegnimento: si spegne) |
| Coax (collegamento cavo) |
VERDE (Sfarfallio: trasmissione del segnale) |
| Ethernet |
SPD, LINK/ACT, PoE (trasmettitore) |
| PoE |
| Standard |
IEEE802.3af/at |
| Modalità |
Modalità B |
| Porta |
RJ45 |
| Potenza massima per porta |
25,5 W max. a RX (dispositivo alimentato) |
| 30 W max. a TX (apparecchiatura di origine alimentazione) |
| Modalità |
Positivo (VCC+): RJ45 Pin 4,5 |
| Negativo (VCC-): RJ45 Pin 7,8 |
| Dimensioni (L x P x A) |
95 × 67 × 30 mm |
| Peso |
0,5 kg |
| Alloggiamento |
Custodia in alluminio |
| Ambientale |
| Temperatura di esercizio |
-10˚C a 60˚C (14˚F a 140˚F) |
| Temperatura di stoccaggio |
-40˚C a 85˚C (-40˚F a 185˚F) |
| Umidità relativa |
5% a 90% senza condensa |
| MTBF |
> 100.000 ore |
| Approvazioni normative |
ISO9001
FCC Parte 15 Classe A
EN55022 Classe A
Protezione da sovratensione
RJ45: 1KV
BNC: 2KV
Alimentazione: 500V
|
Applicazione
Informazioni per l'ordine
| Modello |
Descrizione |
|
LNK-DEC110-T/R
|
Convertitore EoC DIN-Rail, distanza di trasmissione di 1200 m, inclusi trasmettitore e ricevitore, escluso l'adattatore di alimentazione
|
|
LNK-DEC110P-T/R
|
Convertitore EoC DIN-Rail con PoE+, distanza di trasmissione di 300 m, inclusi trasmettitore e ricevitore, escluso l'adattatore di alimentazione
|
