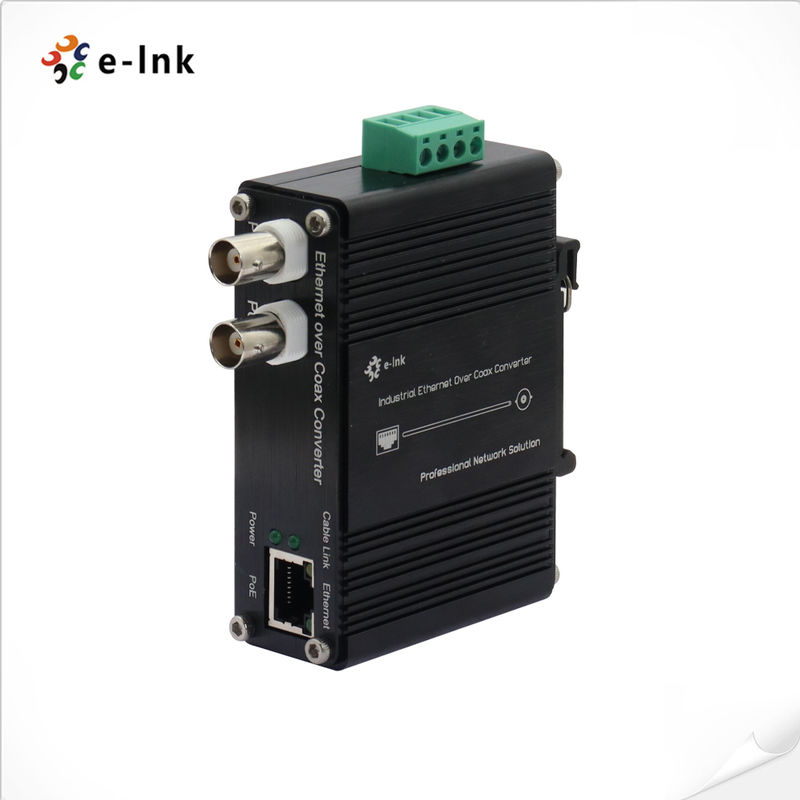

Extender Ethernet su coassiale 10/100Base-TX industriale per guida DIN
DIN-RailEthernet 10/100Base-TX industrialeover Estensore coassiale
Modello:LNK-DSerie EC110
Visualizzazione
Il LNK-DEC110 Series DIN-Rail Ethernet over Coaxial Converter è un nuovo Ethernet progettato
Dispositivo di estensione. Questo dispositivo è progettato per estendere il segnale di rete Ethernet e la potenza
Cable coassiale, e in grado di trasmettere in diretta il segnale di datazione Power + Network multicanale, la distanza massima
2pc BNC progettazione supporta per collegare 2 filiali canale linee allo stesso tempo
La potenza totale dell'elettricità è di 100W, ogni BNC max è di 50W.
100 Mbps, ha un'eccellente protezione da fulmini e anti-interferenza.
Modulo di controllo automatico intelligente integrato a livello industriale (questa funzione è facoltativa)
rendere il dispositivo intelligente rilevare circuito individualmente, tutto il tempo rilevare automaticamente la comunicazione di rete
se un collegamento è anormale, fa recuperare il dispositivo per collegare la comunicazione
automaticamente, assicurare la rete di comunicazione link trasmissione dei dati stabilmente.
La connessione alla rete, non blocca mai le trasmissioni della rete industriale, garantisce la sicurezza della zona di sorveglianza.
Questi prodotti di serie sono ampiamente utilizzati nella sorveglianza CCTV e nell'estensione delle reti remote.
Caratteristiche
Trasmettere 10/100 Mbps Full Duplex Ethernet fino a 1200m (senza PoE) o 300m (con PoE)
¢ Trasmissione: cavo coassiale ((Best), 586B, CAT5e/6
Voltaggio di ingresso: DC18V~48V (POE: DC48V).
Supporta Power over Coax e Power over Ethernet contemporaneamente.
- 2pc BNC design, supporto per collegare Max. 7 canali di ramificazione
¢ Funzionamento: utilizzare la rete esistente, facile da installare, Plug & Play.
¢ Standard di codice: rispettare il protocollo standard IEEE802.3 10/100 base-TX Ethernet
¢ trasmissione cifrata AES a 128 bit avanzata e tecnologia di alimentazione PoE+
Protezione eccellente: protezione temporanea integrata, gamma di temperature industriali, eccellente protezione da fulmini e forte anti-interferenza, protezione da sovratensioni.
Indici tecnici
| Ethernet |
| Norme |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3af Potenza su Ethernet |
| IEEE802.3at Power Over Ethernet |
| Cavi |
10Base-T: categoria 3,4,5, o superiore |
| |
100Base-TX: Cat5 o superiore |
| Distanza massima |
Cat5UTP fino a 100 m |
| Collegamento |
1 x RJ45 |
| Cosaxiale |
| Cavi |
Cavo coassiale (75 ohm) |
| Collegamento |
1 BNC (femminile) |
| Distanza |
Fino a 1200 m (senza PoE), 300 m (con PoE) |
| Tasso di dati |
| Relazione a valle (da TX a RX) |
90 Mbps (massimo) |
| Collegamento ascendente (da RX a TX) |
90 Mbps (massimo) |
| Tecnologia |
Comunicazione per linee di alimentazione (PLC) |
| Protezione |
| Polarità inversa |
Presente |
| Elettronica e meccanica |
| Potenza di ingresso |
DC18V~48V (PoE: DC48V) |
| Consumo di energia |
8W Max. (PoC non in uso) |
| 60W Max. (Poc in uso) |
| Indicatori LED |
| Potenza (Potenza) |
ROSSO (accesi: mantenere l'illuminazione; spenti: spegnere l'illuminazione) |
| Coasse (cavo di collegamento) |
GREEN (Flicker: trasmissione del segnale) |
| Ethernet |
SPD, LINK/ACT, PoE (trasmettitore) |
| PoE |
| Norme |
IEEE802.3af/at |
| Modalità |
Modalità B |
| Port |
RJ45 |
| Max. Potenza per porta |
25.5W max.at RX ((Dispositivo alimentato) |
| 30W Max.at TX ((Equipaggiamento di acidificazione di potenza) |
| Modalità |
Positivo ((VCC+): RJ45 Pin 4,5 |
| Negativo ((VCC-):RJ45 Pin 7,8 |
| Dimensioni (W x D x H) |
95 × 67 × 30 mm |
| Peso |
0.5 kg |
| Casing |
Cassa in alluminio |
| Ambiente |
| Temperatura di funzionamento |
-10 ̊C a 60 ̊C (14 ̊F a 140 ̊F) |
| Temperatura di conservazione |
-40 ̊C a 85 ̊C (-40 ̊F a 185 ̊F) |
| Umidità relativa |
Non condensante da 5% a 90% |
| MTBF |
> 100 000 ore |
| Autorizzazioni di legge |
ISO9001
FCC Parte 15 Classe A
EN55022 classe A
Protezione da sovratensioni
RJ45: 1KV
BNC: 2KV
Potenza: 500V
|
Applicazione
Informazioni sull'ordine
| Modello |
Descrizione |
|
LNK-DEC110-T/R
|
Convertitore DIN-Rail EoC, distanza di trasmissione 1200 m, compreso il trasmettitore e il ricevitore, escluso l'adattatore di alimentazione
|
|
LNK-DEC110P-T/R
|
Convertitore DIN-Rail EoC con PoE+, distanza di trasmissione di 300 m, compresi trasmettitore e ricevitore, escluso l'adattatore di alimentazione
|
