Dettagli del prodotto
Luogo di origine: La Cina
Marca: E-link
Certificazione: ISO9001
Numero di modello: Serie di LNK-3G2V2BA2D1E1T1S
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1 unità
Prezzo: Negoziabile
Imballaggi particolari: Imballaggio di serie del convertitore di media della fibra
Tempi di consegna: 5-10 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, paypal
Capacità di alimentazione: 10000pcs/Month
Porto della fibra: |
LC semplice |
Distanza di trasmissione: |
20km |
Lunghezza d'onda: |
1310nm/1490nm//1550nm |
Alimentazione elettrica: |
DC12V 1A |
Consumo di energia: |
<6w> |
Peso: |
1.1KG/pair |
Porto della fibra: |
LC semplice |
Distanza di trasmissione: |
20km |
Lunghezza d'onda: |
1310nm/1490nm//1550nm |
Alimentazione elettrica: |
DC12V 1A |
Consumo di energia: |
<6w> |
Peso: |
1.1KG/pair |

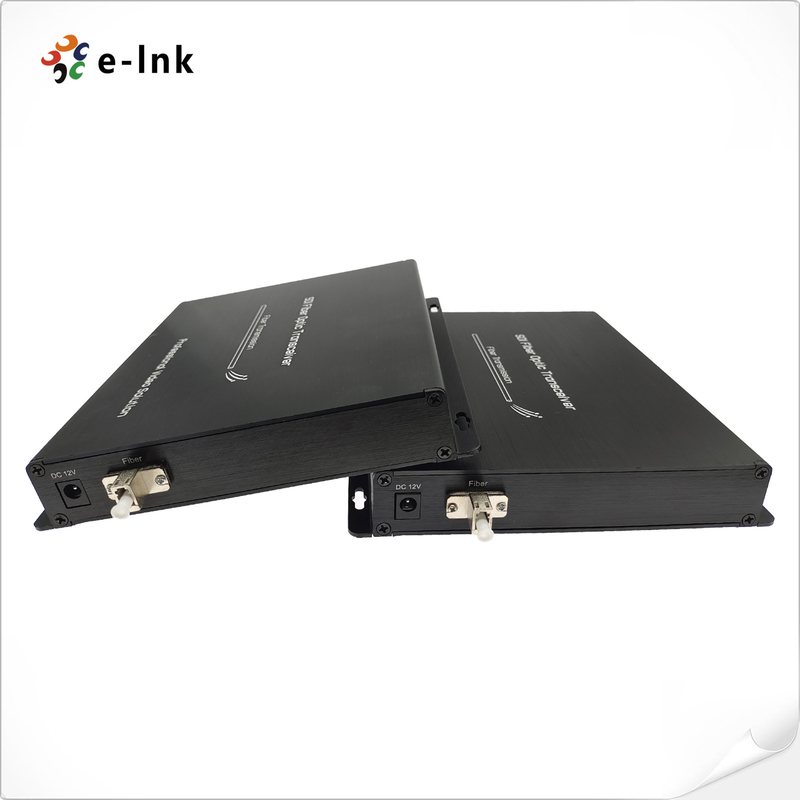

Video convertitore della fibra di DC12V 1A 3G SDI con l'audio controllo di Ethernet RS422
Video convertitore della fibra 3G-SDI con audio + RS422 + Ethernet + il controllo + di sincronizzazione livella tri
Vantaggi del convertitore della fibra di SDI
1. video di 1Ch BIDI 3G-SDI + analogo a rovescio 2Ch audio + 1Ch BIDI controllo a rovescio RS422 + 1Ch 100M Ethernet + 1Ch + di Syn livello tri analogico a rovescio 1Ch oltre una fibra
2. supporto tutte le norme popolari per video trasporto digitale quali SMPTE 424M, SMPTE 292M e SMPTE 259M, SMPTE 297M che lavorano a 3G-SDI, HD-SDI, SD-SDI, ASI rispettivamente
Specifiche
| Interfaccia ottica della fibra | |
| Interfaccia della fibra | LC semplice |
| Distanza di trasmissione | 20Km |
| Lunghezza d'onda | 1310nm/1490nm//1550nm |
| Video 3G-SDI | |
| Video interfaccia | BNC |
| Video impedenza dell'ingresso/uscita | 75Ω |
| Video tensione dell'ingresso/uscita | Tipico: 1Vpp, 0.5Vpp minimo, 1.5Vpp massimo |
| Video tasso di pezzi | 3.2Gb/s massimo |
| Guadagno differenziale (10%~90% APL) | <1> |
| Video norma di SDI | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Tracciato di SMPTE425M3Gb/s (3G-SDI) | |
| Interfaccia seriale di SMPTE424M 3Gb/s (3G-SDI) | |
| Video input | 1Ch SDI IN + 1Ch SDI FUORI su TX |
| Video uscita | 1Ch SDI IN + 1Ch SDI FUORI su RX |
| Audio | |
| Audio interfaccia | 3.5mm Jack |
| Audio formato | @48KHz |
| Audio input | 1Ch audio DENTRO o 1Ch audio Mic + 1Ch FUORI su TX |
| Audio uscita | 1Ch audio DENTRO o 1Ch audio Mic + 1Ch FUORI su RX |
| Dati di serie RS422/485 | |
| Interfaccia fisica | Terminale di vite standard industriale |
| Tipo di dati | Bi-direzione RS422/RS485 |
| Supporto di frequenza/tasso |
115200bps massimo per RS422 |
| BER | <10> |
| Controllo | |
| Interfaccia del controllo | Terminale di vite standard industriale |
| Tipo del carico del LED | Può guidare direttamente l'indicatore del LED |
| Input del controllo | Tally-2+; Tally-2 - |
| Uscita del controllo | Tally-1+; Tally-1 - |
| Ethernet | |
| Norme |
10BaseT di IEEE 802,3 |
| Interfaccia | 1 x 10/100BASE-TX RJ45 |
| Modo di lavoro | Automatico-negoziato per difetto |
| Di sincronizzazione livella tri analogica | |
| Interfaccia di sincronizzazione | 75Ω BNC |
| Sincronizzazione | Scoppio nero analogico/SDTV a due stadi/HDTV livello tri |
| Segnale | Di st livella tri analogica 274, st 276 di sincronizzazione SMPTE |
| Attenuazione di riflessione | dB 46,5 - 10 megahertz |
| Input | sincronizzazione 1Ch IN + sincronizzazione 1Ch FUORI su TX |
| Uscita | sincronizzazione 1Ch IN + sincronizzazione 1Ch FUORI su RX |
| Elettrico | |
| Input di potere | DC12V 1A |
| Consumo di energia | <6w> |
| Meccanico | |
| Dimensioni (LxWxH) | 85 x 70 x 30mm |
| Peso | 1.1KG/pair |
| Intelaiatura | Caso di alluminio |
| Montaggio delle opzioni | Parete-supporto o desktop |
| Ambientale | |
| Temperatura di lavoro | -20℃~+70℃ |
| Temperatura di stoccaggio | -40℃~+80℃ |
| Umidità di lavoro | 0~95% |
| MTBF | ore ≥100000 |
Panoramica
il riempitivo della fibra di E-collegamento LNK-3G2V2BA2D1E1T1S 3G-SDI fornisce la trasmissione del video di 1Ch BIDI 3G-SDI, dell'audio analogico a rovescio 2Ch, del controllo a rovescio 1Ch BIDI RS422, 1Ch 100M Ethernet, 1Ch e della sincronizzazione livella tri analogica a rovescio 1Ch sopra il convertitore della fibra, compreso 1 trasmettitore & 1 ricevitore, usati dalle paia sopra i cavi ottici del singolo modo.
Questo convertitore di fibra ottica 3G-SDI permette all'alta prestazione ottica ed al video brillante di HD che elaborano in tempo reale. Le interfacce del IP possono aumentare drammaticamente la scalabilità e la compatibilità con tutti i sistemi di qualità superiore moderni della rete.
Poiché i segnali ottici non sono colpiti da rumore elettromagnetico, LNK-3G2V2BA2D1E1T1S rende il vostro sistema più affidabile e sicuro. È buona soluzione per tutto il sistema di sorveglianza di HD o applicazione di radiodiffusione in tensione. Tutte le cose considerate, LNK-3G2V2BA2D1E1T1S spinge i limiti del sistema convenzionale del CCTV o di radiodiffusione del coassiale in un livello completamente nuovo e che permette che estendiate le distanze di trasmissione fino a 20km (40/60/80 di chilometro facoltativo).
Informazioni di ordine
| Modello | Descrizione |
| LNK-3G2V2BA2D1E1T1S | video di 1Ch BIDI 3G-SDI + analogo a rovescio 2Ch audio + 1Ch BIDI controllo a rovescio RS422 + 1Ch 100M Ethernet + 1Ch + di sincronizzazione livella tri analogica a rovescio 1Ch sopra il convertitore della fibra, SMF, LC, 20KM, compreso 1 trasmettitore & 1 ricevitore, usati dalle paia |
