Dettagli del prodotto
Luogo di origine: La Cina
Marca: E-link
Certificazione: CE,FCC,RoHs
Numero di modello: LNK-M3G-1V1D-20
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1Pairs
Prezzo: negotiate
Imballaggi particolari: Pacchetto standard dell'esportazione del convertitore della fibra di SDI
Tempi di consegna: 3-6 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 10000pairs/day
Tipo di dati: |
RS485 all'indietro (facoltativo) |
Temperatura di funzionamento: |
-40℃~85℃ |
Temperatura di conservazione: |
-40°C/80°C |
Consumo di energia: |
2 W (massimo) |
Potenza: |
5-15 VCC |
Larghezza di banda di trasmissione ottica: |
270MHz12GHz |
Dimensioni (LxWxH): |
80 x 40 x 20 (millimetri) |
Tipo di dati: |
RS485 all'indietro (facoltativo) |
Temperatura di funzionamento: |
-40℃~85℃ |
Temperatura di conservazione: |
-40°C/80°C |
Consumo di energia: |
2 W (massimo) |
Potenza: |
5-15 VCC |
Larghezza di banda di trasmissione ottica: |
270MHz12GHz |
Dimensioni (LxWxH): |
80 x 40 x 20 (millimetri) |
gamma di temperature ultra-ampio a livello industriale (-20°C~+70°C), adattabile a vari ambienti;
Visualizzazione

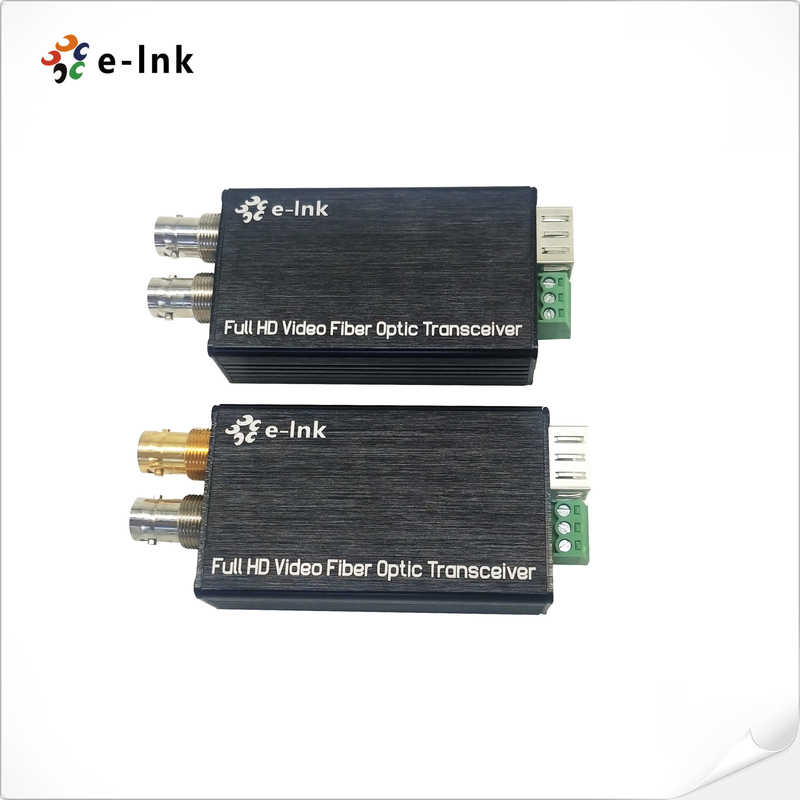

LNK-M3G-1V Serie Mini-tipo 3G/HD-SDI Fiber Converter supporta 1 canale 3G/HD-SDI Video
(audio incorporato) & Tally o Reverse segnale RS485 trasmesso tramite cavo a fibra ottica, e monitorare il
segnale localmente su un'uscita di loop 3G/HD-SDI.
un trasmettitore e un ricevitore per il segnale 3G/HD-SDI 1080P.
Indici tecnici
| Interfaccia in fibra ottica | |
| Interfaccia in fibra | Simplex LC |
| Distanza di trasmissione | 550m-20Km |
| Lunghezza d'onda | 1310 nm/1550 nm |
| Video | |
| Interfaccia video | BNC |
| Impedanza di ingresso/uscita video | 75Ω |
| Voltaggio di ingresso/uscita video | Tipico:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Velocità dei bit video | Max 3,2 Gb/s |
| Guadagno differenziale (10%~90% APL) | < 1% |
| Supporto per il formato SDI | 625/25 PAL |
| 525/29.97 NTSC 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video standard SDI | 270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| Interfaccia seriale SMPTE424M 3Gb/s | |
| Dati | |
| Interfaccia fisica | Terminale a vite standard industriale |
| Tipo di dati | Conteggio o inversione RS485 |
| Supporto per la frequenza/tasso |
Max. 115200bps per RS422 Max. 57600bps per RS485 |
| BER | < 109 |
| Altri dispositivi | |
| Adattatore di alimentazione | DC 5 ~ 25V |
| Consumo di energia | < 5W |
| Indicatore LED | |
| SDI | Video SDI |
| P/T | Fornitore di energia |
| Meccanica | |
| Dimensioni (LxWxH) | 80 x 40 x 20 mm |
| Peso | 1 kg/coppia |
| Casing | Cassa in alluminio |
| Opzioni di montaggio | Desktop |
| Ambiente | |
| Temperatura di funzionamento | -20°C+70°C |
| Temperatura di conservazione | -40°C+80°C |
| Umidità di lavoro | 0~95% |
| MTBF | ≥100000 ore |
Applicazione
Informazioni sull'ordine
| Modello | Descrizione |
| LNK-M3G-1V1T-MM | Mini-convertitore 3G-SDI a fibra con Tally e loop out, MMF, LC Fiber Connector 500 metri, compreso trasmettitore e ricevitore, utilizzato in coppia |
| LNK-M3G-1V1D-MM | Mini-convertitore 3G-SDI a fibra con RS485 inverso e loop out, MMF, LC Fiber Connector 500 metri, compresi trasmettitore e ricevitore, utilizzati in coppia |
| LNK-M3G-1V1T-20 | Mini-convertitore 3G-SDI a fibra con Tally e loop out, SMF, LC Fiber Connector 20KM, compreso trasmettitore e ricevitore, utilizzato in coppia |
| LNK-M3G-1V1D-20 | Mini-convertitore 3G-SDI a fibra con RS485 inverso e loop out, SMF, LC Fiber Connector 20KM, compreso trasmettitore e ricevitore, utilizzato in coppia |
| LNK-M3G-1V1T-40 | Mini-convertitore 3G-SDI a fibra con Tally e loop out, SMF, LC Fiber Connector 40KM, compreso trasmettitore e ricevitore, utilizzato in coppia |
| LNK-M3G-1V1D-40 | Mini-tipo 3G-SDI a convertitore di fibra con RS485 inverso e loop out, SMF, LC Fiber Connector 40KM, compreso trasmettitore e ricevitore, utilizzato in coppia |
