Dettagli del prodotto
Luogo di origine: La Cina
Marca: E-link
Certificazione: ISO9001
Numero di modello: Serie di LNK-3GSDI-1V2BD1A
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1 unità
Prezzo: Negoziabile
Imballaggi particolari: Imballaggio di serie del convertitore di media della fibra
Tempi di consegna: 5-10 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, paypal
Capacità di alimentazione: 10000pcs/month
Porto della fibra: |
LC semplice |
distanza: |
20km |
Lunghezza d'onda della fibra: |
1310nm/1550nm |
Input di potere: |
CC 5~25V |
Dimensione del prodotto: |
120 x 105 x 28 millimetri |
Peso: |
1.5KG/pair |
Porto della fibra: |
LC semplice |
distanza: |
20km |
Lunghezza d'onda della fibra: |
1310nm/1550nm |
Input di potere: |
CC 5~25V |
Dimensione del prodotto: |
120 x 105 x 28 millimetri |
Peso: |
1.5KG/pair |

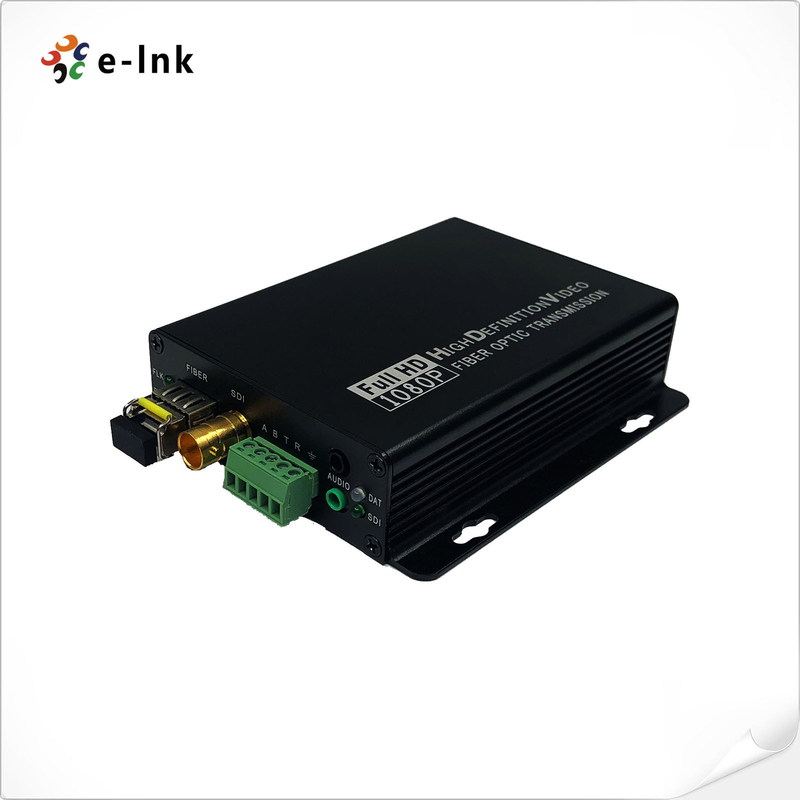

Convertitore della fibra 3G-SDI con 1Ch RS485 bidirezionale audio stereo RS232 + 1Ch
Vantaggi del convertitore della fibra di SDI
Panoramica
Il convertitore della fibra di serie 3G/HD-SDI di LNK-3GSDI-1V2BD1A sostiene 1 video del canale 3G/HD-SDI (audio incastonato), 1 dato bidirezionale RS485 del canale, 1 dato bidirezionale RS232 del canale e 1 segnale audio stereo esterno del canale trasmesso via il cavo ottico della fibra.
Informazioni di ordine
| Modello | Descrizione |
| LNK-3GSDI-1V2BD1A-MM-0.5 | audio bidirezionale bidirezionale di stereotipia di 1Ch 3G-SDI+1Ch RS485+1Ch RS232+1Ch sopra il convertitore della fibra, multi fibra di modo, LC, 500m, compreso il trasmettitore ed il ricevitore, usati dalle paia |
| LNK-3GSDI-1V2BD1A-SM-20 | audio bidirezionale bidirezionale di stereotipia di 1Ch 3G-SDI+1Ch RS485+1Ch RS232+1Ch sopra il convertitore della fibra, fibra di singolo modo, LC, 20km, compreso il trasmettitore ed il ricevitore, usati dalle paia |
Specifiche
| Interfaccia ottica della fibra | |
| Interfaccia della fibra | LC semplice |
| Distanza di trasmissione | 550m-20Km |
| Lunghezza d'onda | 1310nm/1550nm |
| Video | |
| Video interfaccia | BNC |
| Video impedenza dell'ingresso/uscita | 75Ω |
| Video tensione dell'ingresso/uscita | Tipico: 1Vpp, 0.5Vpp minimo, 1.5Vpp massimo |
| Video tasso di pezzi | 3.2Gb/s massimo |
| Guadagno differenziale (10%~90% APL) | <1> |
| Supporto di formato di SDI | 625/25 di AMICO |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video norma di SDI | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Tracciato di SMPTE425M3Gb/s (3G-SDI) | |
| Interfaccia seriale di SMPTE424M 3Gb/s (3G-SDI) | |
| Dati | |
| Interfaccia fisica | Terminale di vite standard industriale |
| Tipo di dati | Bi-direzione RS422/RS485 |
| Supporto di frequenza/tasso |
115200bps massimo per RS422 57600bps massimo per RS485 |
| BER | <10>9 |
| Audio | |
| Audio input ed uscita | 3.5MM audio |
| Audio formato | @48KHz |
| Elettrico | |
| Adattatore di potere | CC 5~25V |
| Consumo di energia | <5w> |
| Indicatore del LED | |
| P/S | Alimentazione elettrica |
| DAT | Dati |
| Meccanico | |
| Dimensioni (LxWxH) | 120 x 105 x 28 millimetri |
| Peso | 1.5KG/pair |
| Intelaiatura | Caso di alluminio |
| Montaggio delle opzioni | Parete-supporto |
| Ambientale | |
| Temperatura di lavoro | -20℃~+70℃ |
| Temperatura di stoccaggio | -40℃~+80℃ |
| Umidità di lavoro | 0~95% |
| MTBF | ore ≥100000 |
