Dettagli del prodotto
Luogo di origine: La CINA
Marca: E-link
Certificazione: CE
Numero di modello: LNK-M12G-1V1T1D-20
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1pair
Prezzo: USD399/pair
Imballaggi particolari: 12G-SDI alla norma del convertitore della fibra inscatolano l'imballaggio
Tempi di consegna: 3-5 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union, MoneyGram, Paypal
Capacità di alimentazione: 100000pair/Month
Ingresso: |
1 x 12G-SDI su BNC |
Produzione: |
1 ciclo-fuori su BNC, 1 fibra ottica di x 12G-SDI di x LC |
Gamma di risoluzione: |
3840* 2160@60Hz |
Specificazione del cavo dell'uscita: |
≤ 70m@12G SDI Belden 1694A |
Larghezza di banda ottica della trasmissione: |
270MHz~12GHz |
Potenza: |
5-15 VCC |
Ingresso: |
1 x 12G-SDI su BNC |
Produzione: |
1 ciclo-fuori su BNC, 1 fibra ottica di x 12G-SDI di x LC |
Gamma di risoluzione: |
3840* 2160@60Hz |
Specificazione del cavo dell'uscita: |
≤ 70m@12G SDI Belden 1694A |
Larghezza di banda ottica della trasmissione: |
270MHz~12GHz |
Potenza: |
5-15 VCC |

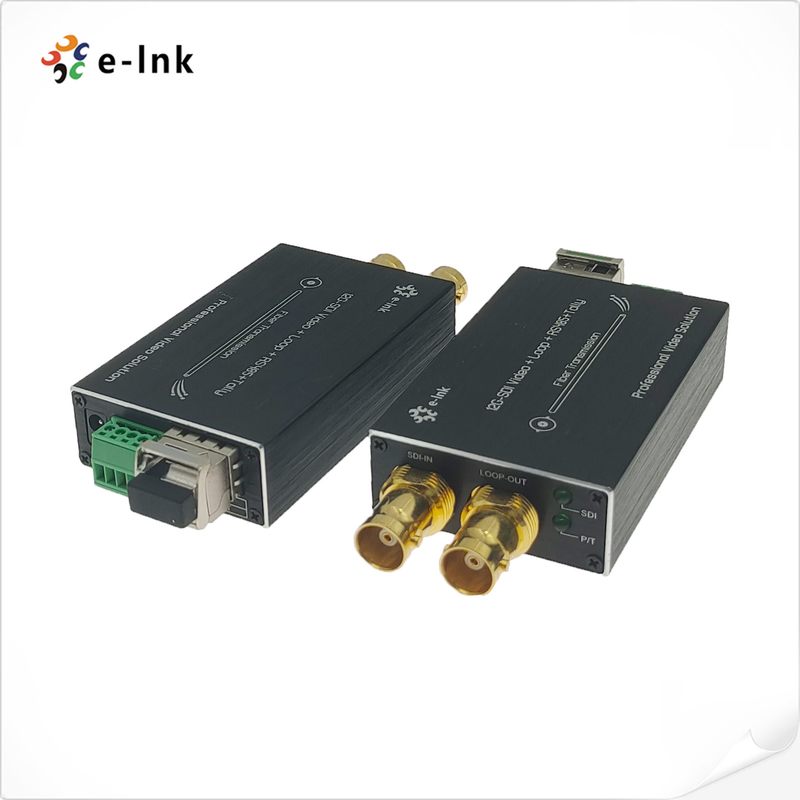

Mini convertitore da 12G-SDI a fibra con tallyeRS485
Convertitore da 12G-SDI a fibra Vantaggi:
Ogni canale SDI include audio incorporato a 8 canali
Equalizzazione automatica del cavo per garantire l'integrità del segnale
Supporta ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) e ST-259(SD)
Direttamente compatibile con i sistemi di telecamere 12G/6G/3G-SDI
Capacità di trasmissione lunga almeno 10 km (6,2 miglia), fino a 80 km
Supporta Tally e RS485 all'indietroSupporta lo scambio a caldo e l'inserimento a caldo
Convertitore da 12G-SDI a fibra Specifiche
| Ingresso SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI e Telecom/Datacom |
| 270Mbit/s - 1,48Gbit/s – 3Gbit/s | |
| Numero di ingresso: 4 | |
| Perdita di riflessione: > 15 dB | |
| Equilibrio: 0-150m @3Gb/s | |
| Connettore: BNC | |
| Ottica | Canale: 1 |
| Tipo: modalità singola | |
| Distanza di trasmissione: 20 km (Altra distanza Opzionale) | |
| Perdita di riflessione: > 15dB | |
| Dithering: <0.2UI | |
| Connettore: FC/UPC (SC, LC, ST opzionale) | |
| Uscita SDI | Numero di uscita: 4 |
| Livello del segnale: 800 mV nominale | |
| Tempo di salita/discesa: indicazione 200ps | |
| Overshoot: < 10% di ampiezza | |
| Perdita di riflessione: >15dB | |
| Dithering: <0.2UI | |
| Connettore: 75Ω BNC | |
| Dati | 1Ch RS-485 (full/half duplex) e supporto NRZ, RZI e Manchester |
| Massimo.57600 bps per RS485 | |
| Connettore: terminale a vite standard industriale | |
| Conteggio 4Cat: LA, SI, DO, RE | |
| Supporta il formato video SDI |
625/25 PAL;525/29.97 NTSC;525/23.98NTSC;720p50;720p59.94; 1080P23.98/24/30/50/60;1080i 23/24/30/50/59,94; |
Il convertitore in fibra 12G-SDI di tipo mini serie LNK-M12G-1V1T1D supporta video 1Ch 12G (audio integrato), segnale tally 1Ch
e 1Ch Backward RS485 trasmesso tramite cavo in fibra ottica e monitorare il segnale localmente su un'uscita loop 12G.
I convertitori video su fibra E-link 12G includono un trasmettitore e un ricevitore per
HDTV 4K*2K(3840*2160@60Hz), 1080P,1080I, 720P.
informazioni sull'ordine
| Modello | Descrizione |
| LNK-M12G-1V1T1D-20 | Convertitore da 12G-SDI a fibra di tipo mini con tally, Reverse RS485 e loop out, SMF, connettore in fibra LC 20KM, inclusi trasmettitore e ricevitore, utilizzato da coppie |
