Dettagli del prodotto
Luogo di origine: La Cina
Marca: E-link
Certificazione: ROHS,FCC,CE
Numero di modello: LNK-3G-1BV1T2BD2A1M
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1 paio
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto standard dell'esportazione del convertitore della fibra di SDI
Tempi di consegna: 5-12 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union, MoneyGram, Paypal
Capacità di alimentazione: 1000 paia/mese
Intelaiatura: |
Caso di alluminio |
Opzioni di montaggio: |
Parete-supporto |
Umidità di lavoro: |
0~95% |
MTBF: |
ore ≥100000 |
Intelaiatura: |
Caso di alluminio |
Opzioni di montaggio: |
Parete-supporto |
Umidità di lavoro: |
0~95% |
MTBF: |
ore ≥100000 |

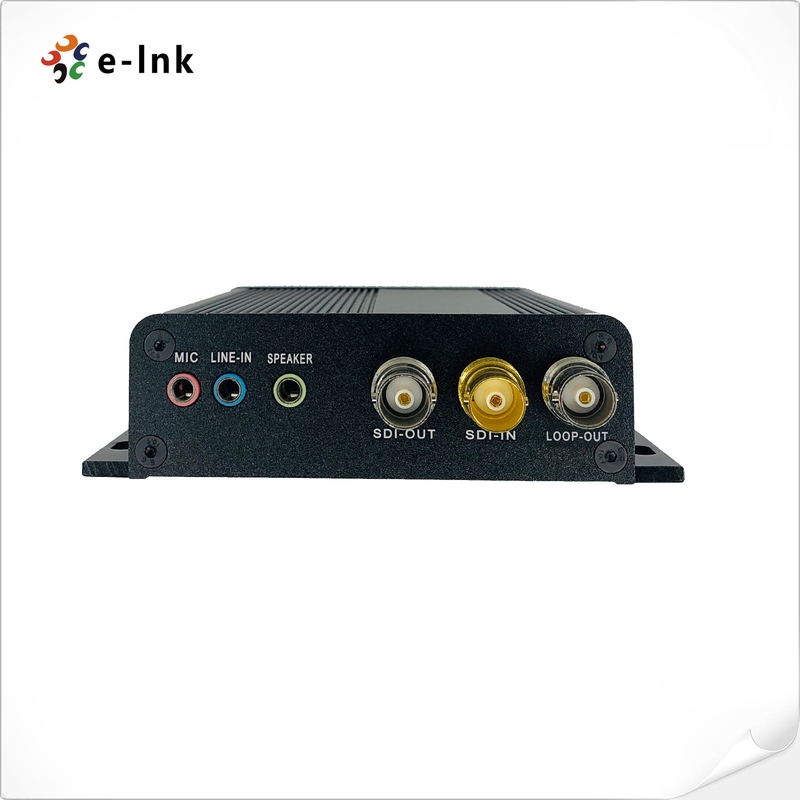

Convertitore stereo bidirezionale 3G SDI di RS485 RS422 audio con il ciclo fuori
1Ch 3G-SDI bidirezionale con il ciclo-fuori + controllo 1Ch + audio di stereotipia RS485 bidirezionale o RS422 + 2Ch di 2Ch + microfono 1Ch più
Convertitore della fibra
►video bidirezionale 1Ch 3G-SDI con il ciclo-fuori
►1Ch Tally Signal
►dati RS485 bidirezionale o RS422 di 2Ch
►audio di stereotipia 2Ch
►microfono 1Ch
►270Mbit/s reclocking automatico - 1.48Gbit/s - 3Gbit/s
►Supporto HDTV 720P, 1080I, 1080P, 1920* 1080@60Hz
►Capacità lunga fino a 20km (SMF) della trasmissione
►Scambio caldo e spina calda;
►Trasmissione livellata di radiodiffusione completamente digitale di non compressione;
gamma di temperature del livello di industria ultra-vasta (- 20℃~+70℃), adattabile ai vari ambienti;
Indici tecnici
| Interfaccia ottica della fibra | |
| Interfaccia della fibra | LC semplice |
| Distanza di trasmissione | 0-20Km |
| Lunghezza d'onda | 1310nm/1550nm |
| Video | |
| Video interfaccia | BNC |
| Video impedenza dell'ingresso/uscita | 75Ω |
| Video tensione dell'ingresso/uscita | Tipico: 1Vpp, 0.5Vpp minimo, 1.5Vpp massimo |
| Video tasso di pezzi | 3.2Gb/s massimo |
| Guadagno differenziale (10%~90% APL) | <1> |
| Supporto di formato di SDI | 625/25 di AMICO |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video norma di SDI | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Tracciato di SMPTE425M3Gb/s (3G-SDI) | |
| Interfaccia seriale di SMPTE424M 3Gb/s (3G-SDI) | |
| Dati o controllo | |
| Interfaccia fisica | Terminale di vite standard industriale |
| Tipo di dati | RS485 (difetto) o RS422 (facoltativo), segnale del controllo |
| Supporto di frequenza/tasso |
115200bps massimo per RS422 57600bps massimo per RS485 |
| BER | <10>9 |
| Audio o microfono stereo | |
| Audio input ed uscita | 3.5MM audio |
| Audio formato | @48KHz |
| Elettrico | |
| Adattatore di potere | CC 5~25V |
| Consumo di energia | <5w> |
| Indicatore del LED | |
| P/S | Alimentazione elettrica |
| DAT | Dati |
| Meccanico | |
| Dimensioni (LxWxH) | 120 x 105 x 28 millimetri |
| Peso | 1.5KG/pair |
| Intelaiatura | Caso di alluminio |
| Montaggio delle opzioni | Parete-supporto |
| Ambientale | |
| Temperatura di lavoro | -20℃~+70℃ |
| Temperatura di stoccaggio | -40℃~+80℃ |
| Umidità di lavoro | 0~95% |
| MTBF | ore ≥100000 |
Panoramica
Il convertitore della fibra di LNK-3G-1BV1T2BD2A1M Series 3G/HD-SDI sostiene 1 video bidirezionale 3G/HD-SDI (audio del canale incastonato) con il ciclo-fuori, il 1 controllo del canale, i dati RS485 bidirezionale o RS422 canale di 2, un audio stereo esterno di 2 canali e 1 segnale del microfono del canale trasmesso via il cavo ottico della fibra. il video di E-collegamento 3G/HD-SDI sopra i convertitori della fibra include un trasmettitore ed un ricevitore per il segnale di 1080P 3G/HD-SDI. Questa serie di video al convertitore della fibra ha la prestazione stabile, la chiara qualità di immagine ed alta stabilità con l'indicazione di stato del LED sul corpo del dispositivo. lo stato di lavoro dei dispositivi può essere osservato visivamente. Le domande possibili di questo prodotto, nominare pochi sono: Sistema di controllo intelligente di traffico. Sistema di trasmissione militare industriale di programma del monitoraggio del monitoraggio della rete della scuola del sistema di sicurezza (elettricità, chimica, acciaio, olio, ferrovia, ecc) (magazzino, confine, guardie, ecc) TV. Stadio (per il video LIVE HD, l'audio trasmissione).
Informazioni di ordinazione
| Modello | Descrizione |
| LNK-3G-1BV1T2BD2A1M | 1Ch 3G-SDI bidirezionale con il ciclo + controllo 1Ch + audio di stereotipia RS485 bidirezionale o RS422 + 2Ch di 2Ch + microfono 1Ch sopra il convertitore della fibra, fibra di singolo modo, LC, 20km, compreso il trasmettitore ed il ricevitore, usati dalle paia |
