Dettagli del prodotto
Luogo di origine: La Cina
Marca: E-link
Certificazione: ROHS,FCC,CE
Numero di modello: Serie di LNK-3GSDI-4V1DT
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1 paio
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto standard dell'esportazione del convertitore della fibra di SDI
Tempi di consegna: 5-12 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union, MoneyGram, Paypal
Capacità di alimentazione: 1000 paia/mese
Tipo: |
Monomodale |
Perdita di riflessione: |
> 15dB |
Tremare: |
< 0=""> |
Peso: |
3KG/pair |
Tipo: |
Monomodale |
Perdita di riflessione: |
> 15dB |
Tremare: |
< 0=""> |
Peso: |
3KG/pair |
Convertitore di Manica di singolo modo 3G SDI 4 sopra fibra con il controllo RS485
convertitore della fibra di 4-Channel 3G-SDI con RS485 & il controllo
Vantaggi a fibra ottica del convertitore di SDI
►4 trasmissione video del canale 3G/HD-SDI sopra fibra ottica
►Equalizzazione automatica del cavo per assicurare integrità di segnale
►270Mbit/s reclocking automatico - 1.48Gbit/s-3Gbit/s
►Direttamente compatibile con i sistemi della macchina fotografica 3G/HD-SDI e sostenere l'uscita del ciclo 4Ch
►Trasmissione lunga fino a 20 chilometri (12.5miles) (l'altra distanza facoltativa)
►Controllo di sostegni 4Ch
►Trasmissione livellata di radiodiffusione digitale completa di non compressione;
►Supporto controllo RS485 a rovescio e 4Ch di 1Ch;
►Gamma di temperature di lavoro (- 10℃~+55℃)
Indici tecnici
| Lo SDI ha introdotto | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI e le Telecomunicazioni/Datacom |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s | |
| Numero introdotto: 4 | |
| Perdita di riflessione: >15DB | |
| Equilibrio: 0-150m @3Gb/s | |
| Connettore: BNC | |
| Ottica | Manica: 1 |
| Tipo: monomodale | |
| Distanza di trasmissione: 20km (l'altra distanza facoltativa) | |
| Perdita di riflessione: > 15dB | |
| Tremare: < 0=""> | |
| Connettore: FC/UPC (Sc, LC, st facoltativi) | |
| Lo SDI ha prodotto | Numero dell'uscita: 4 |
| Livello di segnale: termine nominale 800mV | |
| Tempo di aumento/caduta: indicazione 200ps | |
| Oltrepassi: < 10=""> | |
| Perdita di riflessione: >15dB | |
| Tremare: < 0=""> | |
| Connettore: 75Ω BNC | |
| Dati | 1Ch RS-485 (pieno/in semiduplex) e supporto NRZ, RZI e Manchester |
| 57600bps massimo per RS485 | |
| Connettore: Terminale di vite standard industriale | |
| controllo 4Ch: , B, C, D | |
| Potere ed indicazione ambientale | Temperatura di funzionamento: -10℃~+55℃ |
| Input di potere: 1A@12VDC | |
| EMI/RFI: incontri la classe A, norma della parte 15 del FCC di UE contabilità elettromagnetica | |
| Tempo medio senza difficoltà: ore >100000 | |
| Il video formato di SDI sostiene |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Panoramica

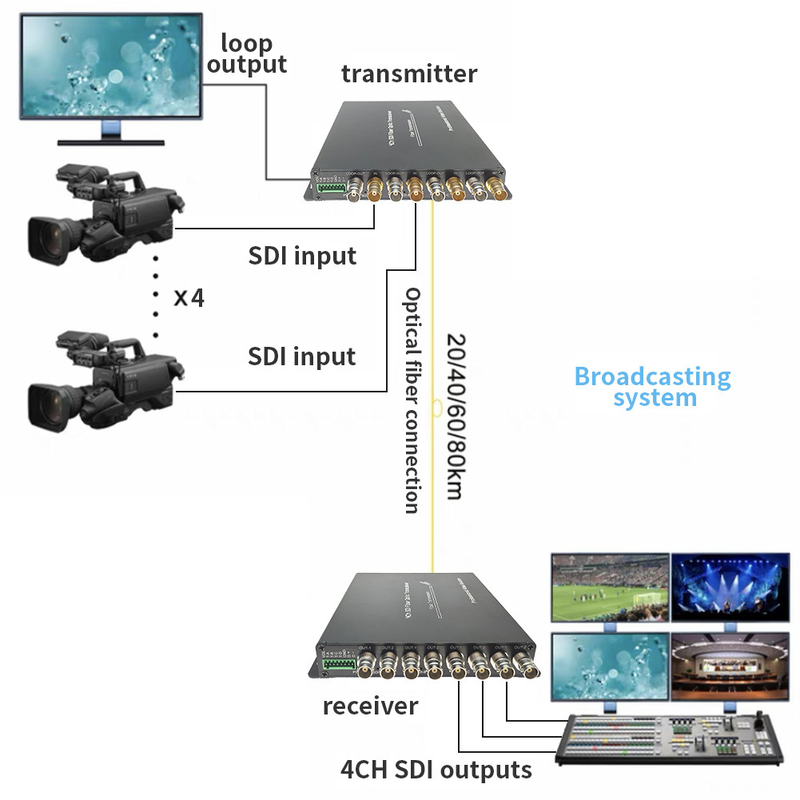

La serie di LNK-3GSDI-4V1DT sostiene 4 il segnale video ad alta definizione standard del canale HD/3G-SDI e RS485 ed il segnale del controllo trasmesso via il cavo ottico della singola fibra. il video di E-collegamento 3G-SDI sopra i convertitori della fibra include un trasmettitore ed un ricevitore per il segnale di 1080P 3G-SDI. i convertitori della fibra di E-collegamento 3G-SDI possono trasmettere il segnale video di 4-Ch 3G-SDI attraverso una singola fibra ottica e sostiene l'uscita del ciclo, il controllo 4Ch ed indietro RS485. La video qualità è livello non compresso di radiodiffusione. È ampiamente usata nel campo di radiodiffusione.
Informazioni di ordinazione
| LNK-HDSDI-4V1D4T | video di 4-Ch HD-SDI con l'uscita del ciclo + 1Ch a rovescio RS485 + 4Ch controllo, MP 20km, FC, compreso 1 trasmettitore & 1 ricevitore, usati dalle paia |
| LNK-3GSDI-4V1D4T | video di 4-Ch 3G-SDI con l'uscita del ciclo + a rovescio RS485 + 4Ch controllo, MP 20km, FC, compreso 1 trasmettitore & 1 ricevitore, usati dalle paia |
