Dettagli del prodotto
Luogo di origine: La Cina
Marca: E-link
Certificazione: ROHS,FCC,CE
Numero di modello: LNK-HD-110
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1 paio
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto standard dell'esportazione del convertitore della fibra di SDI
Tempi di consegna: 5-12 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union, MoneyGram, Paypal
Capacità di alimentazione: 1000 paia/mese
MTBF: |
ore ≥100000 |
Opzioni di montaggio: |
Parete-supporto |
Intelaiatura: |
Caso di alluminio |
Peso: |
0.43KG/pair |
MTBF: |
ore ≥100000 |
Opzioni di montaggio: |
Parete-supporto |
Intelaiatura: |
Caso di alluminio |
Peso: |
0.43KG/pair |
Convertitore della fibra del supporto 270Mbit 1.48Gbit 3Gbit SDI della parete con il caso di alluminio
3G/HD-SDI al convertitore della fibra
Vantaggi a fibra ottica del convertitore di SDI
►Ogni canale include 8 audio del canale incastonati
►Equalizzazione automatica del cavo per assicurare integrità di segnale
►Ri 270Mbit/s chiudente automatico - 1.48Gbit/s - 3Gbit/s
►Direttamente compatibile con i sistemi della macchina fotografica di HD-SDI
►Capacità lunga della trasmissione almeno 10 chilometri (6.2miles), fino a 80 chilometri
►Input di potere del blocchetto terminali; Scambio caldo e spina calda;
►Trasmissione livellata di radiodiffusione digitale completa di non compressione;
►gamma dinamica ottica ed esente eccellenti da adeguamento;
►tecnica a fibra ottica di WDM/CWDM/DWDM;
►trasmissione di fibra ottica di 1000M, facile per l'aggiornamento;
►gamma di temperature del livello di industria ultra-vasta (- 40℃~+85℃), adattabile ai vari ambienti;
Indici tecnici
| Interfaccia ottica della fibra | |
| Interfaccia della fibra | FC semplice |
| Distanza di trasmissione | 550m-20Km |
| Lunghezza d'onda | 1310nm/1550nm |
| Video | |
| Video interfaccia | BNC |
| Video impedenza dell'ingresso/uscita | 75Ω |
| Il video input/fuori ha messo la tensione | Tipico: 1Vpp, 0.5Vpp minimo, 1.5Vpp massimo |
| Video tasso di pezzi | 3.2Gb/s massimo |
| Guadagno differenziale (10%~90% APL) | <1> |
| Video norma di SDI | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Tracciato di SMPTE425M3Gb/s (3G-SDI) | |
| Interfaccia seriale di SMPTE424M 3Gb/s (3G-SDI) | |
| Dati | |
| Interfaccia fisica | Terminale di vite standard industriale |
| Tipo di dati | Direzione inversa RS422/RS485 |
| Supporto di frequenza/tasso |
115200bps massimo per RS422 57600bps massimo per RS485 |
| BER | <10>9 |
| Elettrico | |
| Adattatore di potere | CC 5~25V |
| Consumo di energia | <5w> |
| Indicatore del LED | |
| P/S | Alimentazione elettrica |
| DAT | Dati |
| Meccanico | |

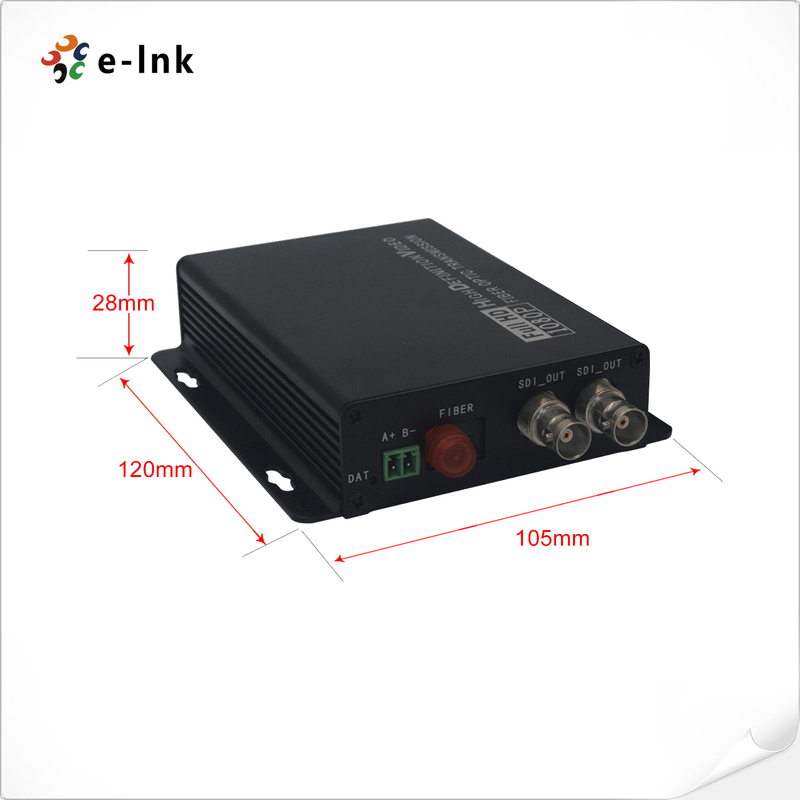

| Dimensioni (LxWxH) | 120 x 105 x 28 millimetri |
| Peso | 0.43KG/pair |
| Intelaiatura | Caso di alluminio |
| Montaggio delle opzioni | Parete-supporto |
| Ambientale | |
| Temperatura di lavoro | -20℃~+70℃ |
| Temperatura di stoccaggio | -40℃~+80℃ |
| Umidità di lavoro | 0~95% |
| MTBF | ore ≥100000 |
Panoramica
LNK-HD-110 & LNK-3G-110 il convertitore della fibra di serie 3G/HD-SDI sostiene 1 video del canale 3G/HD-SDI (audio incastonato) & ha invertito il segnale di dati RS422/485 trasmesso via il cavo ottico della fibra e controlla il segnale localmente sopra un'uscita del ciclo 3G/HD-SDI. il video di E-collegamento 3G/HD-SDI sopra i convertitori della fibra include un trasmettitore ed un ricevitore per il segnale di 1080P 3G/HD-SDI.
Informazioni di ordinazione
| Modello | Descrizione |
| LNK-HD-110-20 | HD-SDI al convertitore della fibra con i dati e ciclo di inverso RS422 fuori, SMF, connettore 20KM della fibra di FC, compreso il trasmettitore ed il ricevitore, usati dalle paia |
| LNK-3G-110-20 | 3G-SDI al convertitore della fibra con i dati e ciclo di inverso RS422 fuori, SMF, connettore 20KM della fibra di FC, compreso il trasmettitore ed il ricevitore, usati dalle paia |
