Dettagli del prodotto
Luogo di origine: La Cina
Marca: E-link
Certificazione: CE
Numero di modello: LNK-3GSDI-4BV
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1pcs
Prezzo: Negoziabile
Imballaggi particolari: La pubblicazione periodica multicanale industriale RS-232/422/485 alla norma dei convertitori della
Tempi di consegna: 7-10 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union, MoneyGram, Paypal
Capacità di alimentazione: 1000000PCS/Month
Interfaccia della fibra: |
LC semplice |
PWR: |
Alimentazione elettrica |
Dimensioni (LxPxA): |
19inch 1U (483 x 220 x 44.45mm) |
Peso: |
7KG/pair |
MTBF: |
ore ≥100000 |
Temperatura di funzionamento: |
-20℃~+70℃ |
Interfaccia della fibra: |
LC semplice |
PWR: |
Alimentazione elettrica |
Dimensioni (LxPxA): |
19inch 1U (483 x 220 x 44.45mm) |
Peso: |
7KG/pair |
MTBF: |
ore ≥100000 |
Temperatura di funzionamento: |
-20℃~+70℃ |
4 Manica 3G bidirezionale SDI sopra l'interfaccia semplice di LC del convertitore della fibra
convertitore bidirezionale della fibra 4-Channel 3G-SDI
Vantaggi:
►4 trasmissione video bidirezionale del canale 3G-SDI sopra fibra ottica
►Equalizzazione automatica del cavo per assicurare integrità di segnale
►270Mbit/s reclocking automatico - 1.48Gbit/s - 3Gbit/s
►Direttamente compatibile con i protocolli dei sistemi della macchina fotografica 3G-SDI e di dati di inverso RS-485 di sostegno
►Capacità lunga della trasmissione almeno 10 chilometri (6.2miles), fino a 120 chilometri
►Input di potere del blocchetto terminali per l'applicazione industriale
►Scambio caldo di sostegni e tappo caldo
►Trasmissione livellata di radiodiffusione digitale completa di non compressione;
►gamma dinamica ottica ed esente eccellenti da adeguamento prima di uso;
►tecnica a fibra ottica di WDM/CWDM/DWDM;
►gamma di temperature del livello di industria ultra-vasta (- 40℃~+85℃), adattabile ai vari ambienti;
Indici tecnici
| Interfaccia ottica della fibra | |
| Interfaccia della fibra | LC semplice |
| Distanza di trasmissione | 550m-20Km |
| Lunghezza d'onda | 1310nm/1550nm |
| Video | |
| Video interfaccia | BNC |
| Video impedenza dell'ingresso/uscita | 75Ω |
| Video tensione dell'ingresso/uscita | Tipico: 1Vpp, 0.5Vpp minimo, 1.5Vpp massimo |
| Video tasso di pezzi | 3.2Gb/s massimo |
| Guadagno differenziale (10%~90% APL) | <1> |
| Supporto di formato di SDI | 625/25 di AMICO |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video norma di SDI | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Tracciato di SMPTE425M3Gb/s (3G-SDI) | |
| Interfaccia seriale di SMPTE424M 3Gb/s (3G-SDI) | |
| Dati | |
| Interfaccia fisica | Terminale di vite standard industriale |
| Tipo di dati | RS485 inverso |
| Supporto di frequenza/tasso | 57600bps massimo per RS485 |
| BER | <10>9 |
| Elettrico | |
| Adattatore di potere | CA 110~220V |
| Consumo di energia | <15w> |
| Indicatore del LED | |
| SDI A/B/C/D/E/F/G/H | Video di SDI |
| PWR | Alimentazione elettrica |
| Meccanico | |
| Dimensioni (LxWxH) | 19inch 1U (483 x 220 x 44.45mm) |
| Peso | 7KG/pair |
| Intelaiatura | Caso di alluminio |
| Montaggio delle opzioni | Supporto di scaffale |
| Ambientale | |
| Temperatura di lavoro | -20℃~+70℃ |
| Temperatura di stoccaggio | -40℃~+80℃ |
| Umidità di lavoro | 0~95% |
| MTBF | ore ≥100000 |
Panoramica

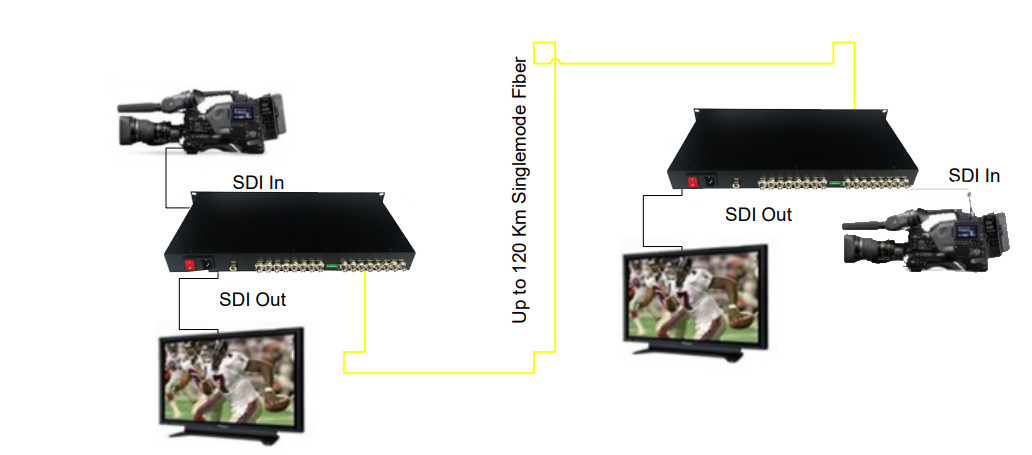

La serie di LNK-3GSDI-4BV sostiene 4 il segnale video ad alta definizione standard bidirezionale del canale 3G-SDI trasmesso via il cavo ottico della singola fibra e controlla il segnale localmente sopra un'uscita del ciclo 3G/HD-SDI. il video di E-collegamento 3G-SDI sopra i convertitori della fibra include un trasmettitore ed un ricevitore per il segnale di 1080P 3G-SDI. i convertitori della fibra di E-collegamento 3G-SDI possono trasmettere simultaneamente 4-Ch 3G-SDI il video bidirezionale, 1-Ch i dati dell'inverso RS-485, segnale attraverso una singola fibra ottica. La video qualità fino al livello di radiodiffusione, audio qualità fino al livello del CD sostiene il formato della comunicazione dei dati inverso RS-485.
Informazioni di ordinazione
| Modello | Descrizione |
| LNK-3GSDI-4BV | video bidirezionale 4-Ch 3G-SDI con il ciclo-fuori, 20km, MP, FC, compreso 1 trasmettitore & 1 ricevitore, usati dalle paia |
| LNK-3GSDI-4BV1R | video bidirezionale di 4-Ch SDI con il ciclo-fuori + dati di inverso di 1-Ch RS485, 20km, MP, FC, compreso 1 trasmettitore & 1 ricevitore, usati dalle paia |
