Dettagli del prodotto
Luogo di origine: La Cina
Marca: E-link
Certificazione: CE
Numero di modello: LN K-MIDI
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1pcs
Prezzo: Negoziabile
Imballaggi particolari: La pubblicazione periodica multicanale industriale RS-232/422/485 alla norma dei convertitori della
Tempi di consegna: 7-10 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union, MoneyGram, Paypal
Capacità di alimentazione: 1000000PCS/Month
impiegati di stoccaggio: |
-40°C a 85°C |
Dimensioni (LxPxA): |
172mm*167mm*45mm (LxWxH) |
Peso: |
4KG |
Temperatura di funzionamento: |
-10°C a +75°C |
impiegati di stoccaggio: |
-40°C a 85°C |
Dimensioni (LxPxA): |
172mm*167mm*45mm (LxWxH) |
Peso: |
4KG |
Temperatura di funzionamento: |
-10°C a +75°C |

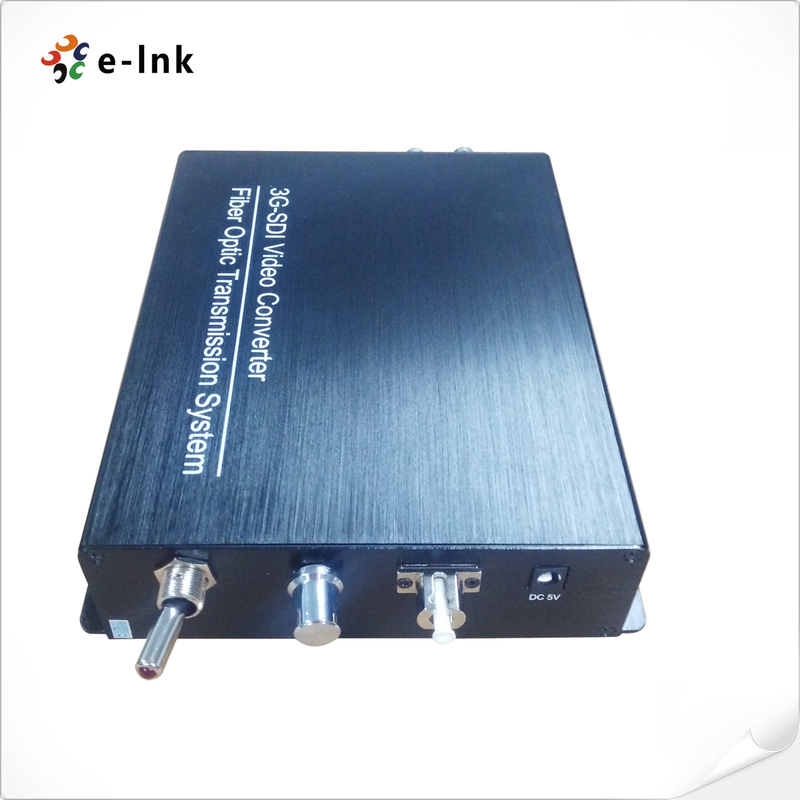

3G Ethernet Tally Intercom del riempitivo RS232 RS422 RS485 della fibra di deviazione standard SDI audio
3G/HD/SD-SDI, RS422, audio, Ethernet, controllo, citofono & video di ritorno sopra il multiplexor della fibra
Vantaggi:
►Tassi di dati di sostegni SMPTE 3G, di HD e di SD-SDI
►Tratti tutti i modelli patologici
►Equalizzazione automatica del cavo per assicurare integrità di segnale
►Con il video della ripresa esterna & del controllo & dell'audio (citofono) & di ritorno
►10/100 Ethernet
►Equalizzazione automatica del cavo per assicurare integrità di segnale
►270Mbit/s richiudente automatico - 1.48Gbit/s - 3Gbit/s
►Tipo del segnale di sostegno: 270Mbit/s a 3Gbit/s secondo le norme di SMPTE 424M, di SMPTE 292M e di SMPTE 259M, DVB-ASI
►Direttamente compatibile con i protocolli dei sistemi della macchina fotografica 3G/HD/SD-SDI e di dati RS-232, RS-422 e RS-485 di sostegno
►10+Km sulla fibra di singolo modo o 300m sulla multi fibra di modo
►Input di potere del blocchetto terminali, scambio caldo e tappo caldo
►Industria-grado della temperatura di funzionamento da -10℃to 75℃, che si applica al luogo di lavoro differente
Indici tecnici
| Specifiche generali | |
| Impiegati del lavoro | -10°C a +75°C |
| Impiegati di stoccaggio | -40°C a 85°C |
| umidità | 0 ~ 95% (senza condensazione) |
| Alimentazione in ingresso entrata | DC5V 3A |
| Consumo di energia | 15W |
| Peso netto | 4kg |
| Dimensione di aspetto | 172mm*167mm*45mm (LxWxH) |
| Fibra ottica | |
| Lunghezza d'onda | 1310nm/1550nm/CWDM |
| Potenza di uscita | -6~-1dBm |
| Sensibilità di Rx | <-18dbm> |
| Distanza di trasmissione | Fibra 10+km, millimetro di MP di fibra 300m |
| Connettore ottico | Dal LC /FC/ST/SC/MX/ Lemo/neutrino (facoltativo) |
| Ingresso/uscita di SDI | |
| Formato del segnale | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Tasso di dati | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Equalizzazione del cavo | Cavo automatico EQ (cavo della tana 1694A di bel) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| Interfaccia di SDI | BNC 75 ohm |
| Citofono | |
| Adattatore ottico della macchina fotografica | |
| Interfaccia | 4pin XLR (maschio) /5pin XLR presa della cuffia avricolare)/3.5mm (della femmina |
| Microfono | Input del Mic con il muto ed appropriarsi di |
| Cuffia | con volume verso l'alto o verso il basso |
| Audio | Linea livello di squilibrio o dell'equilibrio |
| Controllo | |
| Adattatore ottico della macchina fotografica | |
| Interfaccia | testa dell'aria 4pin o 3pin mini XLR |
| Uscita | Chiusura del contatto a secco o +12V bagnato |
| Su: breve o +12V | |
| Fuori: aperto o 0V | |
| Telecomando | |
| Interfaccia | Blocchetto terminali della norma industriale |
| Dati | RS422 /RS232/RS485 |
| Ethernet | |
| Porto | 10/100 di base-t, connettore RJ-45 |
| Modo del lavoro | Pieno duplex/in semiduplex |
| Tasso di dati | 10m bps & 100 Ethernet di m. bps (autoadattabile) |
Panoramica
La serie di LN K-MIDI permette che trasmettiate 3G, HD o SD-SDI secondo SMPTE 424M-2006, 292 e 259 con la capacità di trasmettere 10/100 di Ethernet RS422 della base-t, audio, Ethernet, il controllo, il citofono & il video di ritorno sopra il singolo modo o la multi fibra del modo. Tutti i canali di dati sono simultaneamente disponibili. Il sistema trasporta un segnale 3G/HD-SDI dalla macchina fotografica alla stazione base e un video di ritorno (3G/HD-SDI), i dati telecomandati, la serratura di GEN, il citofono, il controllo, l'audio e 10/100M Ethernet inoltre è fornito. Il sistema mette tutti segnali stati necessari per produzione della multi-macchina fotografica 3G/HD-SDI su uno SM/MM tattico o cavo a fibre ottiche ibrido di SMPTE, assicurando la connettività robusta e senza difficoltà su tutto lo studio o la produzione a distanza.
