Dettagli del prodotto
Place of Origin: China
Marca: E-link
Certificazione: ROHS,FCC,CE
Model Number: LNK-M3G-SMB1V-20
Termini di pagamento e di spedizione
Minimum Order Quantity: 1pair
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto di esportazione standard del ricevitore del trasmettitore in fibra 3G SDI
Delivery Time: 5-12 working days
Payment Terms: L/C, T/T, Western Union, MoneyGram
Supply Ability: 1000pairs/month
Nome del prodotto: |
Extensore ottico 3G SDI |
Norma di segnale: |
SDI, HD, 3G, SDI |
Collegamento: |
SMB |
Tipo di fibra: |
LC Simplex in modalità singola |
Lunghezza d'onda di CWDM: |
1270~1610nm |
Fornitore di energia: |
5VDC 1A |
Dimensioni (LxWxH): |
58 X 21 x 20 millimetri |
Peso: |
100g/pair |
Casing: |
Cassa in alluminio |
Temperatura di funzionamento: |
-20℃~+70℃ |
Nome del prodotto: |
Extensore ottico 3G SDI |
Norma di segnale: |
SDI, HD, 3G, SDI |
Collegamento: |
SMB |
Tipo di fibra: |
LC Simplex in modalità singola |
Lunghezza d'onda di CWDM: |
1270~1610nm |
Fornitore di energia: |
5VDC 1A |
Dimensioni (LxWxH): |
58 X 21 x 20 millimetri |
Peso: |
100g/pair |
Casing: |
Cassa in alluminio |
Temperatura di funzionamento: |
-20℃~+70℃ |

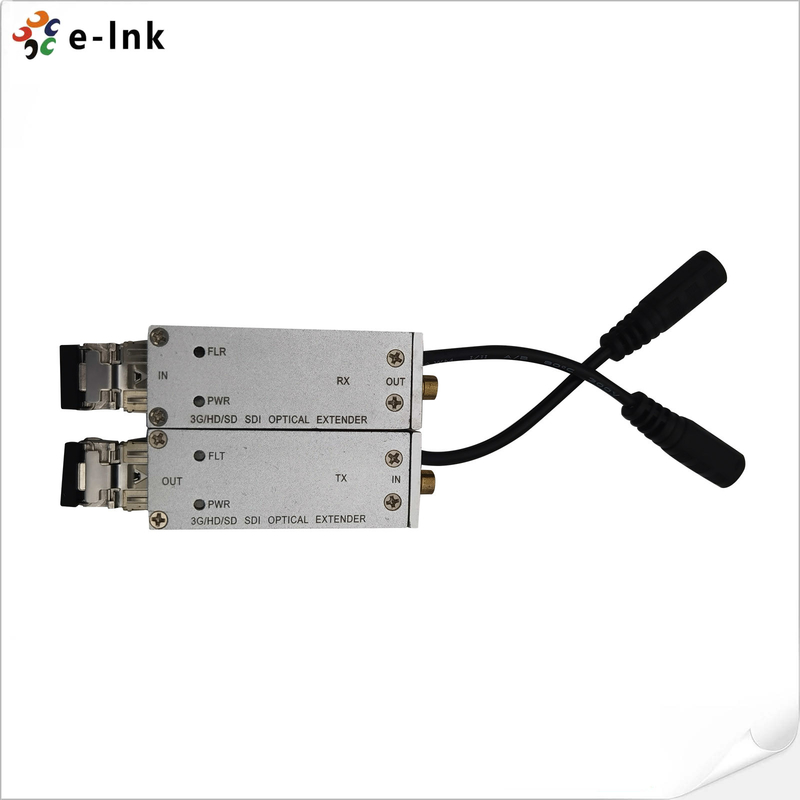

Micro 3G SDI Fiber Optical Extender Single Mode Fiber LC 20KM SMB Connector
Vantaggio dell'estensore a fibra 3G-SDI
️trasmissione completamente digitale senza perdite, senza compressione o ritardo, trasmissione sincrona di audio e video;
️Codice patologico di livello di trasmissione;
️supporta un canale di ingresso 3G-SDI e trasmissione sincrona audio incorporata;
️supporto alla trasmissione bidirezionale del segnale RS485/RS232;
️supporto a trasmissione audio stereo esterna bidirezionale;
️Il trasmettitore supporta l'uscita a ring pass, e il ricevitore supporta l'uscita a doppia traccia;
️Forte compatibilità, senza selezione di fonti e dispositivi di segnale;
️Indicatore di stato LED per il monitoraggio in tempo reale di parametri quali alimentazione, percorso ottico, video, ecc.
Indici tecnici 3G SDI su trasmettitore/ricevitore in fibra
|
Input SDI |
|
|
Standard video |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
|
Norma di segnale |
SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps) |
|
Risoluzione |
10 bit |
|
Collegamento |
PMI |
|
SFonte di produzione DI |
|
|
Jitter HD-SDI |
Il numero di segnalazioni è determinato in base al numero di segnalazioni di segnalazione. |
|
SDI Jitter |
< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
|
Impedenza |
75Ω |
|
Collegamento |
PMI |
|
Interfaccia ottica |
|
|
SFP |
LC Simplex, 3,125 Gbps. Distanza di trasmissione ≤ 120 km |
|
lunghezza d'onda SM standard |
1310 nm, 1550 nm |
|
lunghezza d'onda CWDM |
1270~1610 nm, griglia di 20 nm secondo ITU-T |
|
Intervallo di temperatura |
0 ~ 70 ̊C |
|
Altri dispositivi |
|
|
Potenza |
5VDC, 1A |
|
Consumo |
< 5W |
|
Indicatore LED |
|
|
FLT |
Status del collegamento in fibra (trasmettitore) |
|
FLR |
Stato del collegamento in fibra (ricevitore) |
|
PWR |
Stato di potenza |
|
Meccanica |
|
|
Dimensioni (LxWxH) |
58 x 21 x 20 mm |
|
Peso |
100 g/coppia |
|
Casing |
Cassa in alluminio |
|
Opzioni di montaggio |
Desktop |
|
Ambiente |
|
|
Temperatura di funzionamento |
-20°C+70°C |
|
Temperatura di conservazione |
-40°C+80°C |
|
Umidità di lavoro |
0~95% |
|
MTBF |
≥100000 ore |
Informazioni relative all'ordine del convertitore in fibra video 3G-SDI
|
Modello |
Descrizione |
|
LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, Single Mode, 20KM compreso trasmettitore e ricevitore, utilizzato in coppia |
