Convertitore a fibra 3G-SDI
, Convertitore a fibra SDI a 4 canali

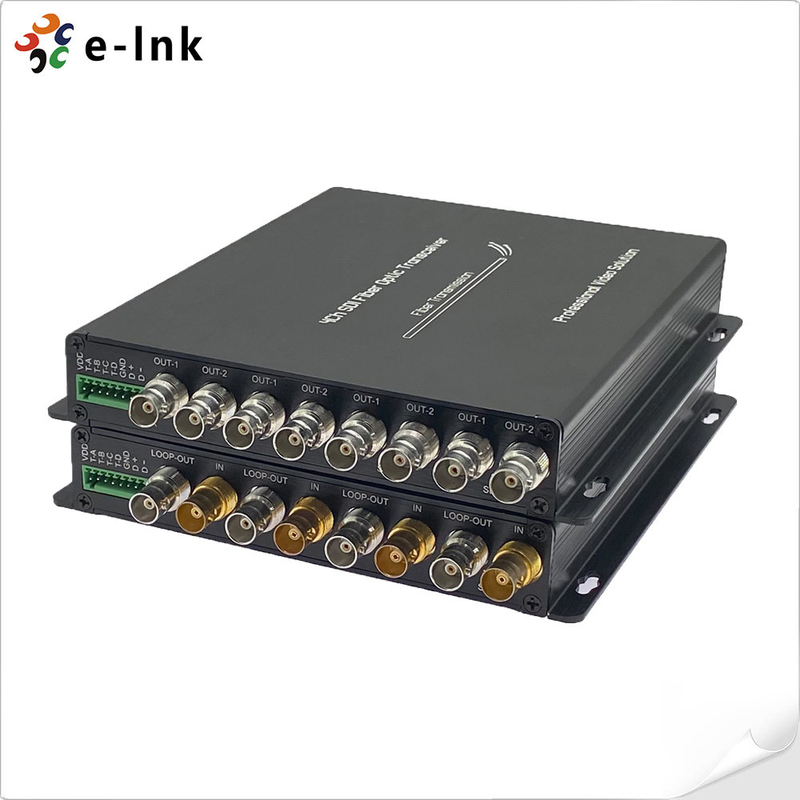

Convertitore in fibra ottica 3G-SDI a 4 canali con RS485, Tally e uscita Loop
Convertitore di fibra 3G-SDI a 4 canali with RS485 & Conteggio
4 canali 3G-SDIConvertitore di fibraVantaggi
¢ trasmissione video 3G/HD-SDI a 4 canali su fibra ottica
¢ Equalizzazione automatica dei cavi per garantire l'integrità del segnale
¢ Reclocking automatico 270Mbit/s - 1,48Gbit/s-3Gbit/s
️ Direttamente compatibile con i sistemi di telecamere 3G/HD-SDI e supporta l'uscita 4Ch Loop
- Trasmissione lunga fino a 20 km (altre distanze opzionali)
¢ Supporta il 4Ch Tally
¢ trasmissione a livello di trasmissione digitale senza compressione;
¢ supporto 1Ch all'indietro RS485 e 4Ch Tally;
️ Intervallo di temperatura di lavoro (-10°C~+55°C)
4 canali 3G-SDIVisualizzazione del convertitore di fibra
La serie LNK-3GSDI-4V1DT supporta il segnale video standard ad alta definizione HD/3G-SDI a 4 canali e
Segnali RS485 e Tally trasmessi tramite un singolo cavo in fibra ottica.
I convertitori includono un trasmettitore e un ricevitore per il segnale 1080P 3G-SDI.
I convertitori possono trasmettere il segnale video 4-Ch 3G-SDI attraverso una singola fibra ottica e supporta Loop
La qualità del video è di livello di trasmissione non compresso.
ampiamente utilizzato nel campo della trasmissione.
4 canali 3G-SDIApplicazione per il convertitore di fibre
4 canali 3G-SDIIndici tecnici dei convertitori di fibre
| Input SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI e Telecom/Datacom |
| 270Mbit/s - 1,48Gbit/s 3Gbit/s |
| Numero di ingresso: 4 |
| Perdita di riflessione: >15DB |
| Equilibrio: 0-150m @3Gb/s |
| Collegamento: BNC |
| Ottica |
Canale: 1 |
| Tipo: monomodo |
| Distanza di trasmissione: 20 km (altre distanze facoltative) |
| Perdita di riflessione: > 15 dB |
| Dithering: < 0,2 UI |
| Connettore: FC/UPC (SC, LC, ST facoltativo) |
| SDI Output |
Numero di uscita:4 |
| Livello di segnale: 800mV nominale |
| Tempo di risalita/cascata: indicazione 200ps |
| Superamento: ampiezza < 10% |
| Perdita di riflessione: > 15 dB |
| Dithering: < 0,2 UI |
| Collegamento: 75Ω BNC |
| Dati |
1Ch RS-485 (full/half duplex) e supporto NRZ, RZI e Manchester |
| Max. 57600bps per RS485 |
| Collegamento: terminale a vite standard industriale |
| 4C Conteggio: A, B, C, D |
| Indicazione della potenza e dell'ambiente |
Temperatura di funzionamento: -10°C+55°C |
| Input di potenza: 1A@12VDC |
| EMI/RFI: soddisfa la norma EMC UE della FCC, parte 15, classe A |
| Tempo medio senza problemi: >100000 ore |
| Supporto del formato video SDI |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;
1080p23.98/24/30/50/60, 1080i 23/24/30/50/59.94;
|
4 canali 3G-SDIConvertitore di fibraInformazioni sull'ordine
| LNK-HDSDI-4V1D4T |
4-Ch HD-SDI Video con uscita in loop + 1Ch verso l'indietro RS485 + 4Ch Tally, SM 20km, FC, compreso 1 trasmettitore e 1 ricevitore, utilizzati in coppia |
| LNK-3GSDI-4V1D4T |
4-Ch 3G-SDI Video con uscita in loop + RS485 retrospettiva + 4Ch Tally, SM 20km, FC, compreso 1 trasmettitore e 1 ricevitore, utilizzati in coppia |
