Evidenziare:
Convertitore di fibra SDI RS485 retrogrado
, Convertitore di fibra SDI di segnale di Tally
, Mini convertitore a fibra 12G-SDI
Input: |
1 x 12G-SDI su BNC |
Intervallo di risoluzione: |
3840* 2160@60Hz |
Specifiche del cavo di uscita: |
≤ 70m@12G SDI Belden 1694A |
Larghezza di banda di trasmissione ottica: |
270MHz12GHz |
Potenza: |
5-15 VCC |
Dimensioni (LxWxH): |
80 x 40 x 20 (millimetri) |

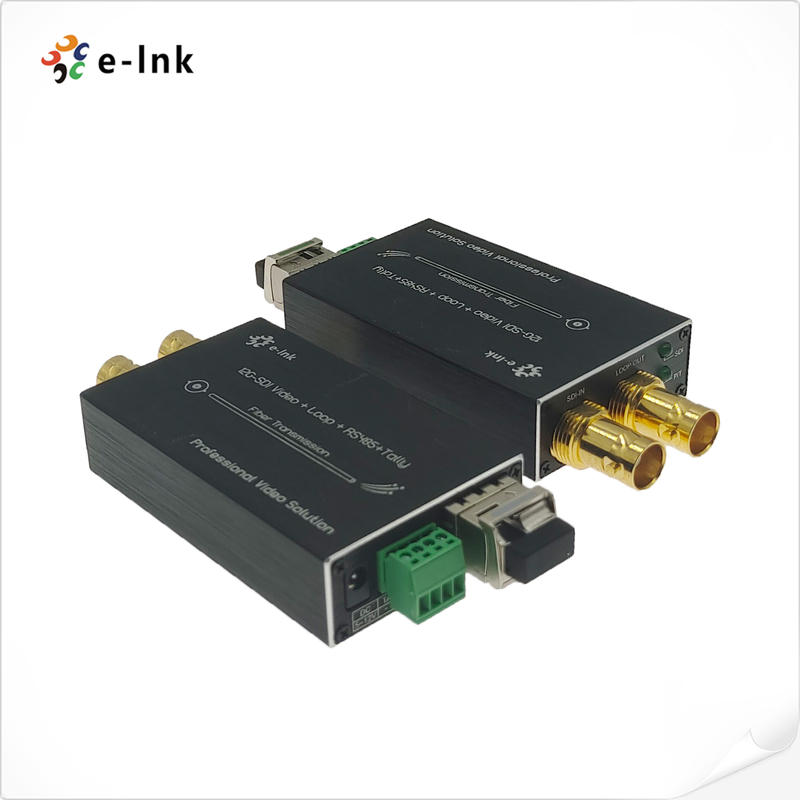

Mini 12G-SDI a convertitore di fibra con segnale Tally o RS485 retrospettivo
Mini Convertitore da 12G-SDI a Fibra Ottica con Segnale Tally o RS485 Inverso
Modello: LNK-M12G-1V
Panoramica
Il convertitore in fibra ottica 12G-SDI di tipo Mini serie LNK-M12G-1V supporta 1 canale video 12G (audio incorporato) &
Segnale Tally (o RS485 inverso) trasmesso tramite cavo in fibra ottica e monitora il segnale localmente tramite un loop 12G
uscita. I convertitori video 12G su fibra ottica E-link includono un trasmettitore e un ricevitore per HDTV 4K*2K(3840*
2160@60Hz), 1080P, 1080I, 720P.
Caratteristiche
► Ogni canale SDI include 8 canali audio incorporati
► Equalizzazione automatica del cavo per garantire l'integrità del segnale
► Supporta ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) e ST-259(SD)
► Clocker integrato si blocca alle velocità SMPTE di 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps o Subrate Divide-by-1,001 e 270 M bps
► Direttamente compatibile con i sistemi di telecamere 12G/6G/3G-SDI
► Capacità di trasmissione a lunga distanza di almeno 10 km (6,2 miglia), fino a 80 km
► Ingresso alimentazione a morsettiera per applicazioni industriali
► Supporta hot swapping e hot plugging
► Trasmissione di livello broadcast digitale completa senza compressione;
► super gamma dinamica ottica e senza regolazione;
► tecnica WDM/CWDM/DWDM in fibra ottica;
►Supporta 4K*2K(3840*2160@60Hz),1080P,1080I,720P.
Indici tecnici
| Formati |
Supporta ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) e ST-259(SD) |
| Compatibile |
Compatibile con D VB-ASI e AES10 (MADI) |
| Ingresso |
1 x 12G-SDI su BNC |
| Uscita |
1 x fibra ottica LC |
| 1 x loop-out 12G-SDI su BNC |
| Risoluzione supportata |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Gamma di risoluzione |
3840*2160@60Hz |
| Specifiche del cavo di ingresso |
≤70m@12G SDI Belden 1694A |
| Specifiche del cavo di uscita |
≤70m@12G SDI Belden 1694A |
| Tipo di dati |
Tally inverso (opzionale) |
| Tipo di dati |
RS485 inverso (opzionale) |
| Larghezza di banda di trasmissione ottica |
270MHz～12GHz |
| Alimentazione |
5-15 VDC |
| Consumo energetico |
2 W (Max.) |
| Dimensioni (LxPxH) |
80 x 40 x 20 (mm) |
| Temperatura di stoccaggio |
-40℃～80℃ |
| Temperatura di esercizio |
-40℃～85℃ |
Applicazione
Informazioni per l'ordine
| Modello |
Descrizione |
| LNK-M12G-1V1T-20 |
Convertitore da 12G-SDI a fibra ottica di tipo Mini con Tally e loop out, SMF, connettore in fibra LC 20KM, inclusi trasmettitore e ricevitore, utilizzati in coppia |
| LNK-M12G-1V1R-20 |
Convertitore da 12G-SDI a fibra ottica di tipo Mini con RS485 inverso e loop out, SMF, connettore in fibra LC 20KM, inclusi trasmettitore e ricevitore, utilizzati in coppia |
