Micro-estensore ottico HD/SD-SDI
, Micro-estensore ottico 3G/HD/SD-SDI
Norma di segnale: |
SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps) |
Jitter HD-SDI: |
Il numero di segnalazioni è determinato in base al numero di segnalazioni di segnalazione. |
SFP: |
LC simplex, 3,125 Gbps. Distanza di trasmissione ≤ 120 km |
Lunghezza d'onda di CWDM: |
1270~1610 nm, griglia di 20 nm secondo ITU-T |
Temperatura di conservazione: |
-40℃~+80℃ |
Dimensioni (LxWxH): |
58 X 21 x 20 millimetri |

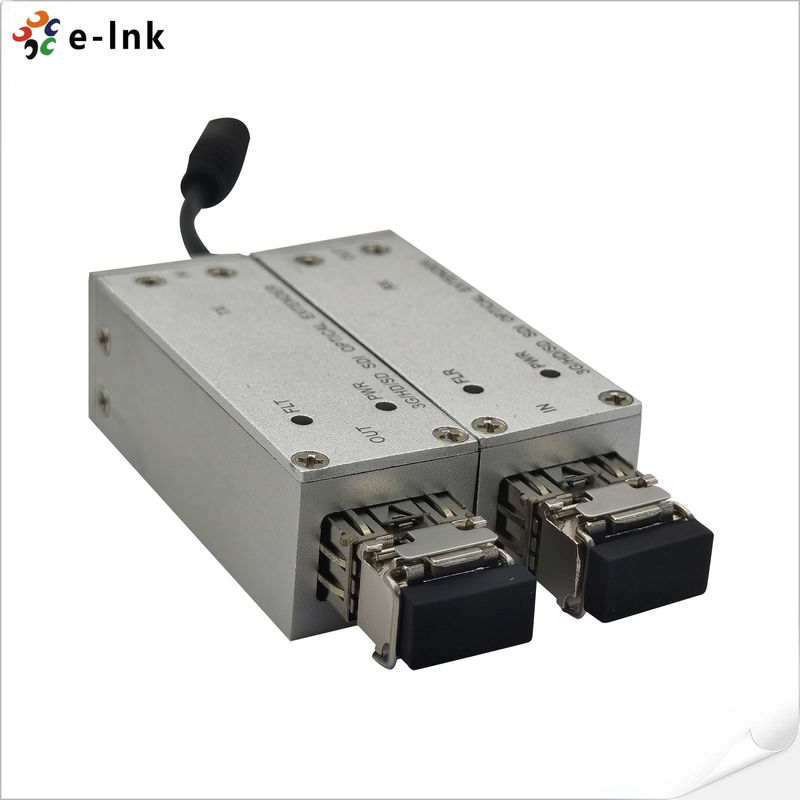

SMB Micro-estensore ottico 3G/HD/SD-SDI
SMB Micro-estensore ottico 3G/HD/SD-SDI
Modello:LNK-M3G-SMB1V-20 Serie
Visualizzazione
LNK-M3G-SMB1V-20 Serie 3G-SDI/HD-SDI/SD-SDI micro extender sistema di trasmissione in fibra ottica che trasmette
un video digitale ad alta definizione 3G-SDI, HD-SDI, SD-SDI o un flusso DVB-ASI attraverso un singolo modo o un multimodo
fibre che supportano gli standard SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI).
La tecnologia di trasmissione digitale in fibra ottica, senza alcun aggiustamento necessario, semplice da installare e facile da usare.
La serie di micro estensori SDI utilizza un alimentatore a 5 V con basso consumo energetico.
Caratteristiche
¢ riconoscimento automatico del segnale 3G-SDI/HD-SDI/SD-SDI, senza necessità di selezione manuale
Distanza di trasmissione fino a 120 km
La tecnologia CWDM consente di trasmettere fino a 16 (18) canali su una fibra
️ Conforme alle norme SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
¢ Conforme alla norma DVB-ASI ((EN50083-9)
Indicatore di collegamento in fibra, potenza.
¢ schede PCB con design multilivello per garantire una trasmissione del segnale stabile e affidabile
Indici tecnici
| Input SDI |
| Standard video |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| Norma di segnale |
SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps) |
| Risoluzione |
10 bit |
| Livello del segnale |
< 80mVp-p |
| Impedenza |
75Ω |
| Collegamento |
PMI |
| SFonte di produzione DI |
| Livello del segnale |
800mVp-p±10% |
| Tempo di crescita/caduta |
< 0,8 ns |
| Jitter HD-SDI |
Il numero di segnalazioni è determinato in base al numero di segnalazioni di segnalazione. |
| SDI Jitter |
< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| Impedenza |
75Ω |
| Collegamento |
PMI |
| Interfaccia ottica |
| SFP |
LC simplex, 3,125 Gbps. Distanza di trasmissione ≤ 120 km |
| lunghezza d'onda SM standard |
1310 nm, 1550 nm |
| lunghezza d'onda CWDM |
1270~1610 nm, griglia di 20 nm secondo ITU-T |
| Intervallo di temperatura |
0 ~ 70 ̊C |
| Altri dispositivi |
| Potenza |
5VDC, 1A |
| Consumo |
< 5W |
| Indicatore LED |
| FLT |
Status del collegamento in fibra (trasmettitore) |
| FLR |
Stato del collegamento in fibra (ricevitore) |
| PWR |
Stato di potenza |
| Meccanica |
| Dimensioni (LxWxH) |
58 x 21 x 20 mm |
| Peso |
100 g/coppia |
| Casing |
Cassa in alluminio |
| Opzioni di montaggio |
Desktop |
| Ambiente |
| Temperatura di funzionamento |
-20°C+70°C |
| Temperatura di conservazione |
-40°C+80°C |
| Umidità di lavoro |
0~95% |
| MTBF |
≥100000 ore |
Applicazione
Informazioni sull'ordine
| Modello |
Descrizione |
| LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, Single Mode, 20KM compreso trasmettitore e ricevitore, utilizzato in coppia |
