Convertitore di fibra SDI a 4 canali
, Convertitore a fibra 3G-SDI

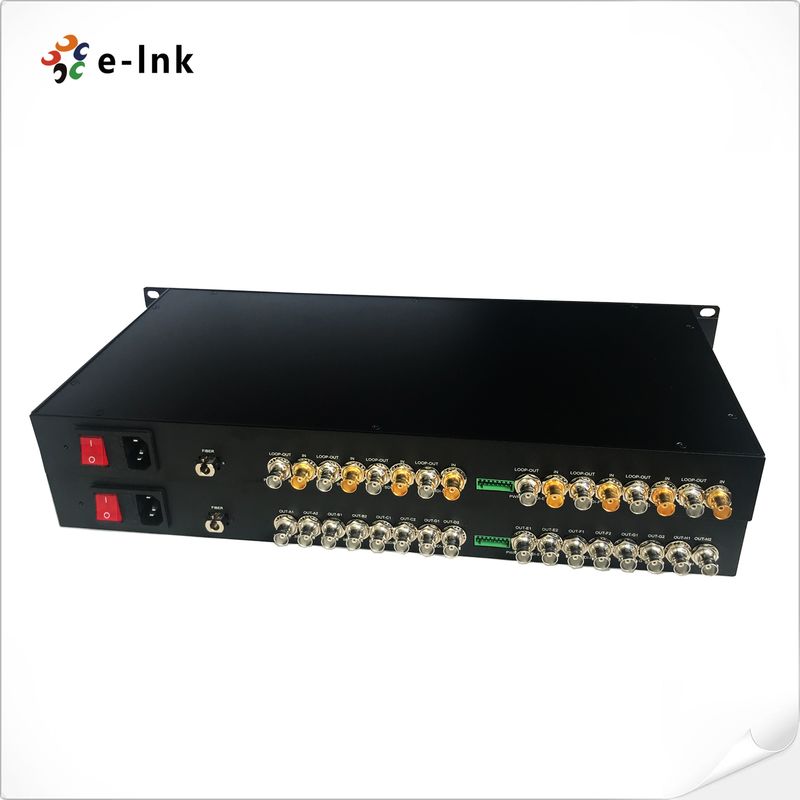

Convertitore a fibra 3G-SDI bidirezionale a 4 canali
4- Canali.Bi-direzionale 3Convertitore di fibra G-SDI
Modello: serie LNK-3GSDI-4BV
Visualizzazione
La serie LNK-3GSDI-4BV supporta il segnale video bidirezionale 3G-SDI standard ad alta definizione trasmesso su 4 canali
via un singolo cavo in fibra ottica, e monitorare il segnale localmente su un circuito di uscita 3G/HD-SDI.
Fiber Converters include un trasmettitore e un ricevitore per il segnale 1080P 3G-SDI.
può trasmettere simultaneamente 4-Ch bidirezionale 3G-SDI Video, 1-Ch Reverse RS-485 dati, segnale attraverso un singolo
La qualità video fino allo standard di trasmissione, la qualità audio fino al livello di CD supporta i dati RS-485 inverso
formato di comunicazione.
Caratteristiche
️ trasmissione video bidirezionale 3G-SDI su fibra ottica a 4 canali
¢ Equalizzazione automatica dei cavi per garantire l'integrità del segnale
¢ Ri-clocking automatico 270Mbit/s - 1,48Gbit/s - 3Gbit/s
¢ Direttamente compatibile con i sistemi di telecamere 3G-SDI e supporta i protocolli di dati RS-485 inverso
- Capacità di trasmissione lunga almeno 10 km, fino a 120 km
Input di potenza del blocco terminale per applicazioni industriali
Supporta lo scambio a caldo e il collegamento a caldo
¢ trasmissione a livello di trasmissione digitale senza compressione;
- gamma dinamica superottica e libera da regolazione prima dell'uso;
¢ tecnica WDM/CWDM/DWDM in fibra ottica;
- un'ampia gamma di temperature a livello industriale (-40°C~+85°C), adattabile a vari ambienti;
Indici tecnici
| Interfaccia in fibra ottica |
| Interfaccia in fibra |
Simplex LC |
| Distanza di trasmissione |
550m-20Km |
| Lunghezza d'onda |
1310 nm/1550 nm |
| Video |
| Interfaccia video |
BNC |
| Impedanza di ingresso/uscita video |
75Ω |
| Voltaggio di ingresso/uscita video |
Tipico:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Velocità dei bit video |
Max 3,2 Gb/s |
| Guadagno differenziale (10%~90% APL) |
< 1% |
| Supporto per il formato SDI |
625/25 PAL |
| 525/29.97 NTSC 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Video standard SDI |
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) |
| Interfaccia seriale SMPTE424M 3Gb/s |
| Dati |
| Interfaccia fisica |
Terminale a vite standard industriale |
| Tipo di dati |
RS485 inverso |
| Supporto per la frequenza/tasso |
Max. 57600bps per RS485 |
| BER |
< 109 |
| Altri dispositivi |
| Adattatore di alimentazione |
AC 110~220V |
| Consumo di energia |
< 15W |
| Indicatore LED |
| SDI A/B/C/D/E/F/G/H |
Video SDI |
| PWR |
Fornitore di energia |
| Meccanica |
| Dimensioni (LxWxH) |
19 pollici 1U (483 x 220 x 44,45 mm) |
| Peso |
7 kg/coppia |
| Casing |
Cassa in alluminio |
| Opzioni di montaggio |
Montaggio a scaffale |
| Ambiente |
| Temperatura di funzionamento |
-20°C+70°C |
| Temperatura di conservazione |
-40°C+80°C |
| Umidità di lavoro |
0~95% |
| MTBF |
≥100000 ore |
Informazioni sull'ordine
| Modello |
Descrizione |
| LNK-3GSDI-4BV |
4-Ch Video bidirezionale 3G-SDI con loop-out, 20 km, SM, FC, compreso 1 trasmettitore e 1 ricevitore, utilizzato in coppia |
| LNK-3GSDI-4BV1R |
Video SDI bidirezionale 4-Ch con loop-out + 1-Ch RS485 Reverse Data, 20km, SM, FC, compreso 1 trasmettitore e 1 ricevitore, utilizzato in coppia |
