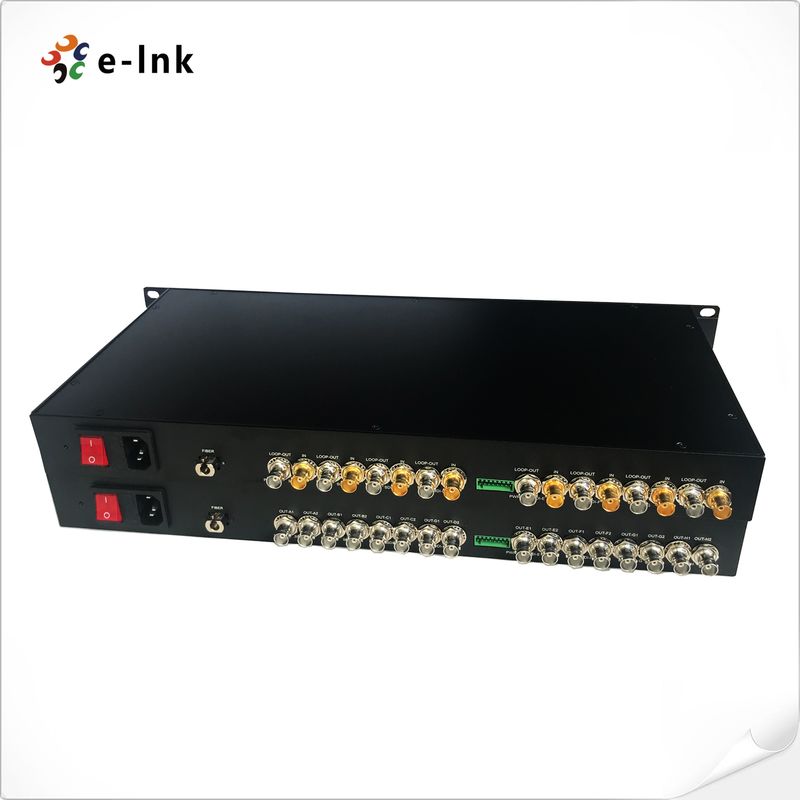

Convertitore a fibra 3G-SDI bidirezionale a 4 canali

Interfaccia in fibra ottica

Interfaccia in fibra

SLC implessa

Distanza di trasmissione

550m-20Km

Lunghezza d'onda

1310 nm/1550 nm

Video

Interfaccia video

BNC

Video impedenza di ingresso/uscita

75Ω

Voltaggio di ingresso/uscita video

Tipico: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp

Velocità dei bit video

Max 3,2 Gb/s

Guadagno differenziale (10%️90% APL)

< 1%

Supporto per il formato SDI

625/25 PAL

525/29.97 NTSC 525/23.98 NTSC

720p50, 720p59.94

1080i 23/24/30/50/59.94

1080P 23.98/24/30/50/60

Video standard SDI

270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI)

SMPTE425M3Gb/s Mapping ((3G-SDI)

Interfaccia seriale SMPTE424M 3Gb/s

Dati

Interfaccia fisica

Terminale a vite standard industriale

Tipo di dati

Reverse RS485

Supporto per la frequenza/tasso

Max. 57600bps per RS485

BER

< 10⁹

Altri dispositivi

Adattatore di alimentazione

AC 110~ 220V

Consumo di energia

< 15W

Indicatore LED

SDI A/B/C/D/E/F/G/H

Video SDI

PWR

Fornitore di energia

Meccanica

Dimensioni (LxWxH)

19 pollici 1U (483 x 220 x 44,45 mm)

Wotto

7 kg/coppia

Casing

Cassa in alluminio

Opzioni di montaggio

Montaggio a scaffale

Ambiente

Temperatura di funzionamento

-20°C+70°C

Temperatura di conservazione

- Quaranta.°C+80°C

Umidità di lavoro

0~95%

MTBF

≥100000 ore

Modello

Descrizione

LNK-3GSDI-4BV

4-Ch bidirezionale 3G-SDI video con loop-out, 20km, SM,FC, compresi 1 trasmettitore e 1 ricevitore, utilizzati in coppia

LNK-3GSDI-4BV1R

4-Ch bidirezionale video SDI con loop-out + 1-Ch RS485 dati inversi, 20km, SM,FC, compresi 1 trasmettitore e 1 ricevitore, utilizzati in coppia
