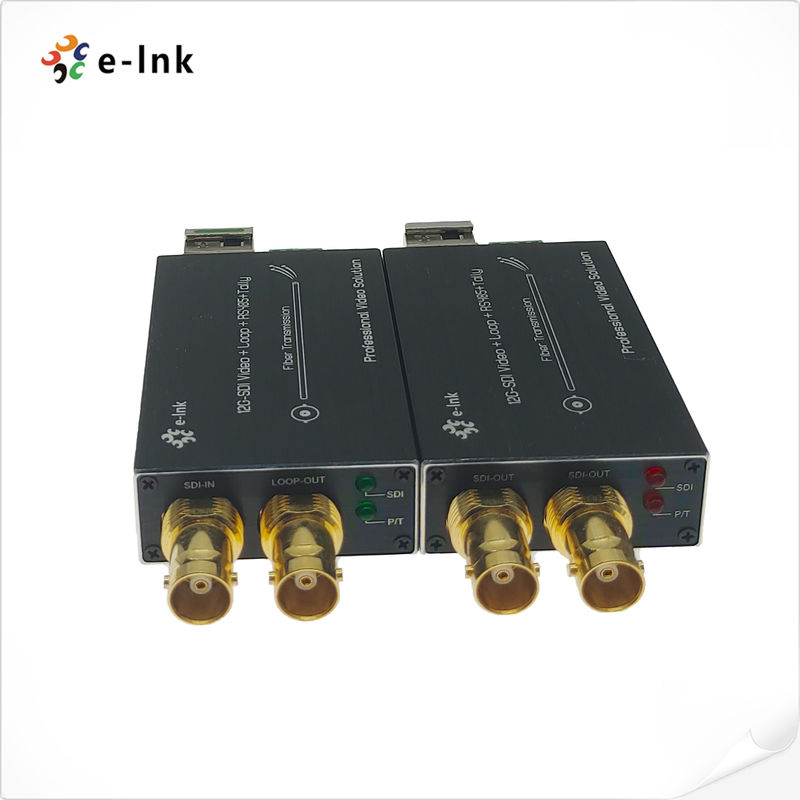

Mini 12G-SDI a convertitore in fibra con Tally e RS485
Convertitore Mini da 12G-SDI a Fibra Ottica con TallyeRS485
Vantaggi
► Ogni canale SDI include audio a 8 canali integrato
► Equalizzazione automatica del cavo per garantire l'integrità del segnale
► Supporta ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) e ST-259(SD)
► Reclocker integrato Blocca alle frequenze SMPTE di 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps o Subrate Divide-by-1,001 e 270 Mbps
► Direttamente compatibile con i sistemi di telecamere 12G/6G/3G-SDI
► Capacità di trasmissione a lunga distanza di almeno 10 km (6,2 miglia), fino a 80 km
► Supporta Tally e RS485 bidirezionale
► Supporta l'hot swapping e l'hot plugging
► Trasmissione a livello broadcast digitale non compressa;
► gamma dinamica super ottica e priva di regolazioni;
► tecnica WDM/CWDM/DWDM a fibra ottica;
► Supporta 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.
Panoramica
Serie LNK-M12G-1V1T1D Il convertitore a fibra ottica Mini-type 12G-SDI supporta 1Ch 12G Video (audio integrato), 1Ch segnale Tally e 1Ch RS485 bidirezionale trasmessi tramite cavo a fibra ottica e monitora il segnale localmente tramite un'uscita loop 12G. I convertitori Video su fibra ottica E-link 12G includono un trasmettitore e un ricevitore per HDTV 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.
Indici tecnici
|
Formati
|
Supporta ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) e ST-259(SD)
|
|
Compatibile
|
Compatibile con DVB-ASI e AES10 (MADI)
|
|
Ingresso
|
1 x 12G-SDI su BNC
|
|
Uscita
|
1 x fibra ottica LC
|
|
1 x 12G-SDI loop-out su BNC
|
|
Risoluzione supportata
|
HDTV 4K*2K, 1080P, 1080I, 720P
|
|
Gamma di risoluzione
|
3840*2160@60Hz
|
|
Ingresso specifica del cavo
|
≤70m@12G SDI Belden 1694A
|
|
Specifiche del cavo di uscita
|
≤70m@12G SDI Belden 1694A
|
|
Tipo di dati
|
Tally bidirezionale
|
|
Tipo di dati
|
RS485 bidirezionale
|
|
Larghezza di banda di trasmissione ottica
|
270MHz～12GHz
|
|
Alimentazione
|
5-15 VDC
|
|
Consumo energetico
|
2 W (Max.)
|
|
Dimensioni (LxPxH)
|
80 x 40 x 20 (mm)
|
|
Stoccaggio Temperatura
|
-40℃～80℃
|
|
Temperatura di esercizio
|
-40℃～85℃
|
Informazioni per l'ordine
|
Modello
|
Descrizione
|
|
LNK-M12G-1V1T1D-20
|
Mini-type 12G-SDI a convertitore a fibra ottica con Tally, RS485 inverso e loop out, SMF, connettore in fibra LC 20KM, inclusi trasmettitore e ricevitore, utilizzati in coppia
|
