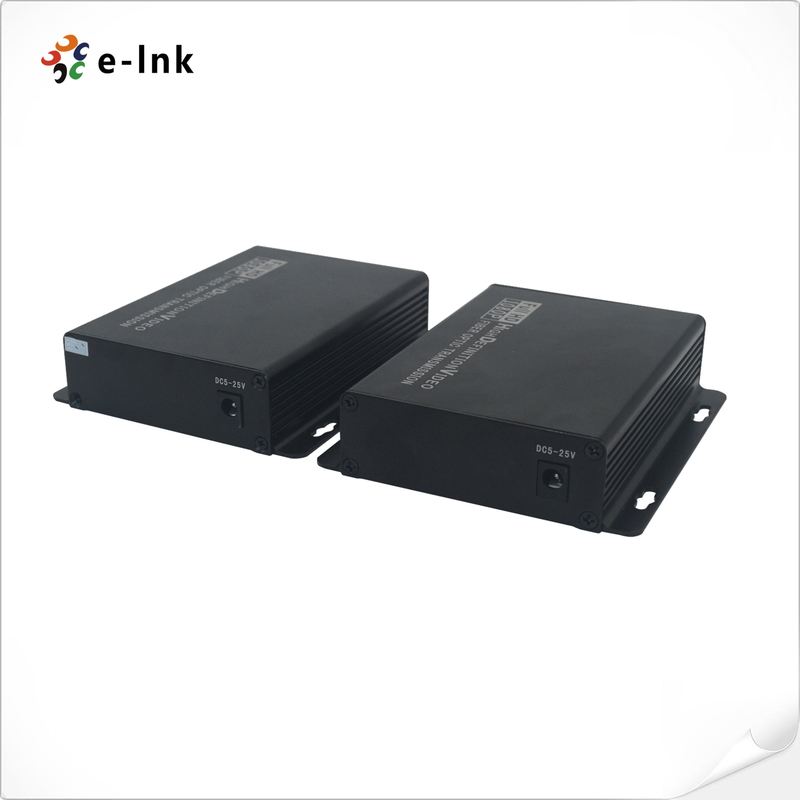

3G/HD-SDI a convertitore a fibra

Interfaccia in fibra ottica

Interfaccia fibra

Simplex 2C

Distanza di trasmissione

550m-20Km

Lunghezza d'onda

1310nm/1550nm

Video

Interfaccia video

BNC

Video impedenza di ingresso/uscita

75Ω

Tensione di ingresso/uscita video

Tipica: 1Vpp, Min 0,5Vpp, Max 1,5Vpp

Velocità in bit video

Max 3.2Gb/s

Guadagno differenziale (10%～90% APL)

<1%

Standard video SDI

270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI)

SMPTE425M3Gb/s Mapping(3G-SDI)

Interfaccia seriale SMPTE424M 3Gb/s (3G-SDI)

Dati

Interfaccia fisica

Morsettiera a vite standard industriale

Tipo di dati

RS422/RS485 Direzione inversa

Supporto frequenza/velocità

Max. 115200bps per RS422

Max. 57600bps per RS485

BER

<10ˉ⁹

Elettrico

Adattatore di alimentazione

DC 5~25V

Consumo energetico

<5P

Indicatore LED

P/S

Alimentazione

DAT

Dati

Meccanico

Dimensioni (LxPxH)

120 x 105 x 28 mm

Peso

0.43KG/coppia

Custodia

Custodia in alluminio

Opzioni di montaggio

Montaggio a parete

Ambientale

0~95% -

2Applicazione-SDI+870-SDIUmidità di esercizio

-40

℃～+80-SDIUmidità di esercizio

0~95% MTBF

≥100000 ore

Informazioni per l'ordine

Modello

LNK-HD-110-

2

0Applicazione-SDI

con dati inversi RS422 e loop out , SMF,  FConnettore in fibra C 20KM, inclusi trasmettitore e ricevitore, utilizzati in coppiaApplicazione

0Applicazione-SDI

a Convertitore in Fibra Otticacon dati inversi RS422 e loop out , SMF,  FConnettore in fibra C 20KM, inclusi trasmettitore e ricevitore, utilizzati in coppiaApplicazione
