3G SDI Fiber Converter
, HD-SDI a convertitore a fibra
, Convertitore di fibra SDI con garanzia
3G/HD-SDI a convertitore a fibra
Convertitore da 3G/HD-SDI a fibra ottica
Vantaggi del convertitore da 3G/HD-SDI a fibra ottica
► Ogni canale include 8 audio a canale incorporato
► Equalizzazione automatica del cavo per garantire l'integrità del segnale
► Automatico ri blocco 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Direttamente compatibile con i sistemi di telecamere HD-SDI
► Capacità di trasmissione a lunga distanza di almeno 10 km (6,2 miglia), fino a 80 km
► Ingresso alimentazione morsettiera; Sostituzione a caldo e collegamento a caldo;
► Trasmissione di livello broadcast digitale completa senza compressione;
► gamma dinamica super ottica e priva di regolazioni;
► tecnica WDM/CWDM/DWDM in fibra ottica;
► Trasmissione in fibra ottica da 1000 M, facile da aggiornare;
► intervallo di temperatura ultra-ampio a livello industriale (-40℃~+85℃), adattabile a vari ambienti;
Panoramica del convertitore da 3G/HD-SDI a fibra ottica
LNK-HD-110 & Serie LNK-3G-110 Convertitore in fibra ottica 3G/HD-SDI supporta 1 canale 3G/HD-SDI
Video (audio incorporato) & dati RS422/485 invertiti segnale trasmesso tramite cavo in fibra ottica,
e monitorare il segnale localmente tramite un'uscita loop 3G/HD-SDI. E-link 3G/HD-Convertitori video SDI su fibra
include un trasmettitore e un ricevitore per segnali 1080P 3G/HD-SDI.
Indici tecnici del convertitore da 3G/HD-SDI a fibra ottica
|
Interfaccia in fibra ottica
|
|
Interfaccia in fibra
|
Simplex FC
|
|
Distanza di trasmissione
|
550 m-20 km
|
|
Lunghezza d'onda
|
1310 nm/1550 nm
|
|
Video
|
|
Interfaccia video
|
BNC
|
|
Video impedenza di ingresso/uscita
|
75Ω
|
|
Tensione di ingresso/uscita video
|
Tipico: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp
|
|
Velocità in bit video
|
Max 3,2 Gb/s
|
|
Guadagno differenziale (10%～90% APL)
|
<1%
|
|
Standard video SDI
|
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI)
|
|
Mapping SMPTE425M3Gb/s (3G-SDI)
|
|
Interfaccia seriale SMPTE424M 3Gb/s (3G-SDI)
|
|
Dati
|
|
Interfaccia fisica
|
Morsettiera a vite standard industriale
|
|
Tipo di dati
|
RS422/RS485 Direzione inversa
|
|
Supporto frequenza/velocità
|
Max. 115200 bps per RS422
Max. 57600 bps per RS485
|
|
BER
|
<10ˉ9
|
|
Elettrico
|
|
Adattatore di alimentazione
|
CC 5~25V
|
|
Consumo energetico
|
<5P
|
|
Indicatore LED
|
|
P/S
|
Alimentazione
|
|
DAT
|
Dati
|
|
Meccanico
|
|
Dimensioni (LxPxA)
|
120 x 105 x 28 mm
|
|
Peso
|
0,43KG/coppia
|
|
Alloggiamento
|
Custodia in alluminio
|
|
Opzioni di montaggio
|
Montaggio a parete
|
|
Ambientale
|
|
Lavoro Temperatura
|
-20℃～+70℃
|
|
Temperatura di stoccaggio
|
-40℃～+80℃
|
|
Lavoro Umidità
|
0~95%
|
|
MTBF
|
≥100000 ore
|
Informazioni per l'ordine del convertitore da 3G/HD-SDI a fibra ottica
|
Modello
|
Descrizione
|
|
LNK-HD-110-20
|
HD-SDI a convertitore in fibra ottica con dati inversi RS422 e loop out, SMF, FConnettore in fibra C 20KM, inclusi trasmettitore e ricevitore, utilizzati in coppia
|
|
LNK-3G-110-20
|
3G-SDI a convertitore in fibra ottica con dati inversi RS422 e loop out, SMF, FConnettore in fibra C 20KM, inclusi trasmettitore e ricevitore, utilizzati in coppia
|

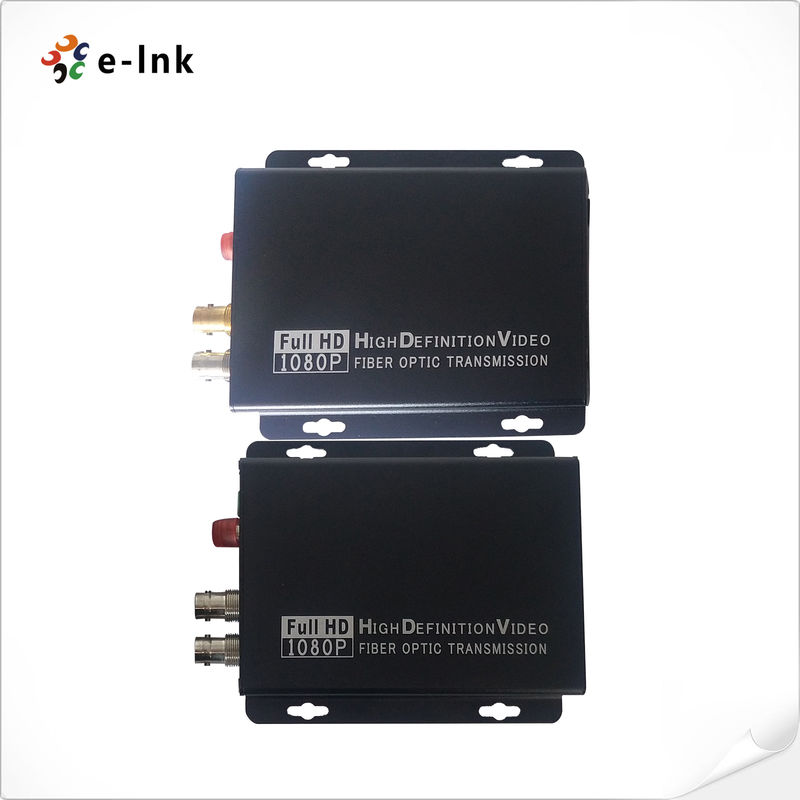

Convertitore da 3G/HD-SDI a fibra ottica Immagine
