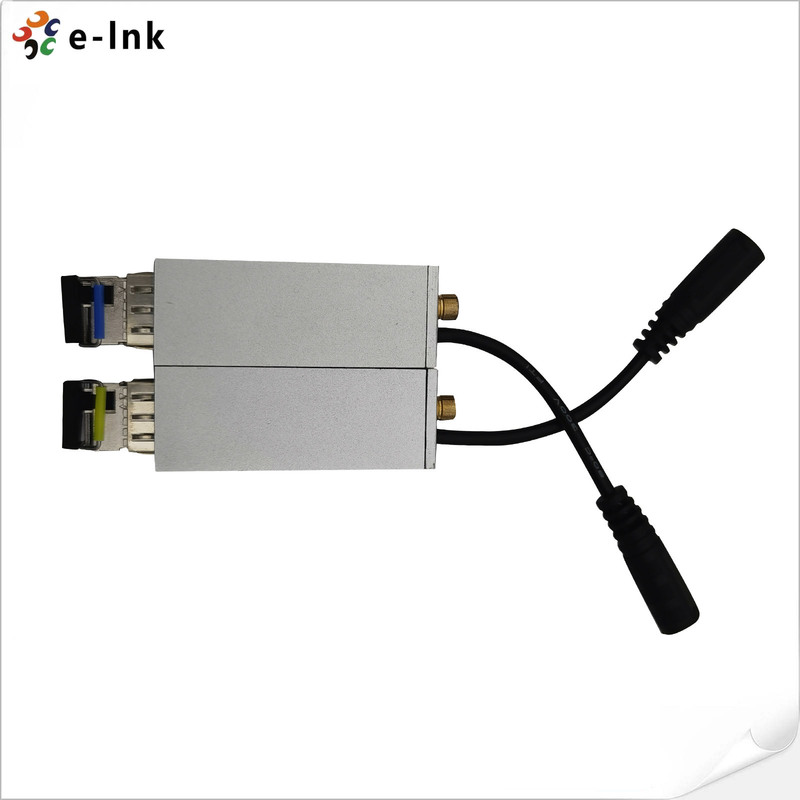

Micro extender 3G-SDI per PMI 120 km con rilevamento automatico CWDM 18 canali SMPTE/DVB-ASI

Name: Micro extender 3G-SDI per PMI 120 km con rilevamento automatico CWDM 18 canali SMPTE/DVB-ASI
Brand: E-link China Technology Co.,LTD
SKU: Serie LNK-M3G-SMB1V-20
Price: 197.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: E-link

Certificazione: ISO9001, CE, ROHS, FCC

Numero di modello: Serie LNK-M3G-SMB1V-20

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1 paio

Prezzo: $25-369

Imballaggi particolari: Fibra estensore pacchetto standard

Tempi di consegna: 3-5 giorni lavorativi

Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacità di alimentazione: 10000Pairs/Month

Ottieni il miglior prezzo

Contatta ora

Specificità

Descrizione

Specificità

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                      SMB 3G-SDI fiber extender, SDI fiber converter with CWDM, 3G-SDI extender 120km range


Norma di segnale:	SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps)	Jitter HD-SDI:	Il numero di segnalazioni è determinato in base al numero di segnalazioni di segnalazione.
SFP:	LC simplex, 3,125 Gbps. Distanza di trasmissione ≤ 120 km	Lunghezza d'onda di CWDM:	1270~1610 nm, griglia di 20 nm secondo ITU-T
Temperatura di conservazione:	-40 ℃～+80 ℃	Dimensioni (lxwxh):	58 x 21 x 20 mm

Norma di segnale:	SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps)
Jitter HD-SDI:	Il numero di segnalazioni è determinato in base al numero di segnalazioni di segnalazione.
SFP:	LC simplex, 3,125 Gbps. Distanza di trasmissione ≤ 120 km
Lunghezza d'onda di CWDM:	1270~1610 nm, griglia di 20 nm secondo ITU-T
Temperatura di conservazione:	-40 ℃～+80 ℃
Dimensioni (lxwxh):	58 x 21 x 20 mm

Descrizione

Micro extender 3G-SDI per PMI 120 km con rilevamento automatico CWDM 18 canali SMPTE/DVB-ASI

SMB 3G-SDI Micro Extender 120km Auto-Sensing CWDM 18Ch SMPTE/DVB-ASI

Panoramica

La serie LNK-M3G-SMB1V-20 rappresenta una soluzione avanzata di trasmissione in fibra ottica di dimensioni ridotte, progettata per ambienti video broadcast e professionali con spazio limitato. Questo extender compatto offre una trasmissione robusta di segnali video digitali ad alta definizione 3G-SDI, HD-SDI e SD-SDI, insieme alla capacità di streaming DVB-ASI, attraverso infrastrutture in fibra ottica monomodali o multimodali.

Supportando standard industriali completi tra cui SMPTE 424M, 259M, 297M, 310M e 305M (SDTI), questo micro-extender garantisce la piena compatibilità con le apparecchiature di trasmissione esistenti e i flussi di lavoro di produzione. Il sistema incorpora una sofisticata tecnologia di trasmissione in fibra ottica digitale che elimina la necessità di regolazioni manuali, consentendo un funzionamento veramente plug-and-play con procedure di configurazione semplificate.

Progettato pensando all'efficienza energetica, l'extender funziona con un'unica alimentazione a 5 V con un basso consumo energetico ottimizzato, rendendolo ideale per configurazioni di produzione portatili e installazioni attente all'energia. Il fattore di forma compatto consente un'implementazione flessibile in furgoni broadcast, sistemi fly-pack e rack di apparecchiature con spazio limitato in cui lo spazio fisico è un elemento fondamentale.

Questo micro-extender è particolarmente adatto per la raccolta di notizie elettroniche, la produzione di eventi dal vivo e le applicazioni di trasmissione mobile in cui affidabilità, dimensioni compatte e facilità d'uso sono essenziali. La costruzione robusta garantisce prestazioni stabili in condizioni di campo difficili, mantenendo al contempo la qualità del segnale di livello broadcast su tutti i formati video supportati.

Caratteristiche

Riconoscimento intelligente del segnale
- Caratteristiche tecnologia di rilevamento automatico del segnale che identifica formati 3G-SDI/HD-SDI/SD-SDI senza configurazione manuale, consentendo funzionamento plug-and-play
Capacità di trasmissione estesa
- Supporta trasmissione a lunghissima distanza fino a 120 km utilizzando tecnologia CWDM, consentendo 16-18 canali su infrastruttura a fibra singola
Conformità completa agli standard
- Certificato per DVB-ASI (EN50083-9) compatibilità con il supporto completo degli standard SMPTE tra cui 424M, 292M, 259M, 297M, 310M, 305M e 344M
Design PCB avanzato
- Utilizza architettura PCB multistrato con materiali ecologici senza piombo, garantendo integrità del segnale e affidabilità meccanica
Monitoraggio intuitivo dello stato
- Dotato di indicatori LED multifunzione che visualizzano stato del collegamento in fibra, condizioni di alimentazione, e funzionamento del sistema per la diagnostica istantanea
Multiplexing a densità elevata di lunghezza d'onda
- Incorpora tecnologia ottica CWDM che consente multiplexing a divisione di lunghezza d'onda per ottimizzazione della larghezza di banda in applicazioni limitate dalla fibra
Costruzione robusta
- Caratteristiche componenti di grado industriale con produzione conforme a RoHS, garantendo affidabilità a lungo termine in ambienti esigenti
Configurazione automatica
- Impiega elaborazione intelligente del segnale che si adatta automaticamente a vari standard SDI, eliminando impostazioni manuali degli interruttori e errori di configurazione

Scenari applicativi

Trasmissione esterna e produzione mobile
Abilita sistemi fly-pack compatti per trasmissioni remote, supportando feed di telecamere multi-formato con trasmissione estesa a 120 km per copertura di eventi dal vivo e raccolta di notizie elettroniche
Contributo del segnale a lunga distanza
Facilita distribuzione del feed del programma tra strutture di produzione e siti di trasmissione, utilizzando tecnologia CWDM per aggregazione multicanale su collegamenti a fibra singola
Strutture di trasmissione con spazio limitato
Ideale per installazioni di retrofit in furgoni broadcast legacy e rack di apparecchiature compatti, fornendo estensione del segnale flessibile per formato con requisiti di spazio minimi
Servizi video di telecomunicazione
Supporta trasporto video di livello carrier per testate IPTV e sistemi video on demand, mantenendo conformità SMPTE/DVB-ASI su reti in fibra metropolitane
Sistemi di trasmissione di emergenza
Abilita reti video a rapida implementazione per recupero da disastri e trasmissioni temporanee, con capacità di riconoscimento automatico per operazioni sul campo semplificate
Produzione di eventi multi-sede
Facilita flussi di lavoro di produzione distribuiti su complessi di stadi e centri congressi, fornendo trasmissione trasparente per formato per ambienti SDI ibridi
Comunicazioni governative e di difesa
Supporta trasmissione video sicura per centri di comando mobili, garantendo affidabilità del segnale attraverso design PCB robusto e funzionamento a temperatura estesa

Indici tecnici

Ingresso SDI
Standard video	SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI)
Standard del segnale	SD-SDI(270 Mbps), HD-SDI(1,485 Gbps), 3G-SDI(2,97 Gbps)
Risoluzione	10 bit
800 mVp-p±10%	<380 mVp-p
75Ω	Connettore
SMB	Interfaccia ottica
Uscita DILivello del segnale
800 mVp-p±10%	Tempo di salita/caduta
<0,8 ns	Jitter HD-SDI
<0,2 UI (134 ps) a 100 kHz,	<1,0 UI (673 ps) a 10 HzJitter SDI
<0,2 UI (740 ps) a 10 Hz, 0,2 UI (740 ps) a 1 kHz	Impedenza
75Ω	Connettore
SMB	Interfaccia ottica
SFP
Simplex LC, 3,125 Gbps. ≤120 km di distanza di trasmissione	Lunghezza d'onda SM standard
1310 nm, 1550 nm	Lunghezza d'onda CWDM
1270~1610 nm, griglia di 20 nm secondo ITU-T	Intervallo di temperatura
0~70˚C	Elettrico
Potenza
5 V CC, 1 A	Consumo
<5 W	Indicatore LED
FLT
Stato del collegamento in fibra (trasmettitore)	FLR
Stato del collegamento in fibra (ricevitore)	PWR
Stato di alimentazione	Meccanico
Dimensioni (LxPxA)
58 x 21 x 20 mm	Peso
100 g/coppia	Alloggiamento
Custodia in alluminio	Opzioni di montaggio
Desktop	Ambientale
Temperatura di esercizio
-20℃～+70℃	Temperatura di stoccaggio
-40℃～+80℃	Umidità di esercizio
0~95%	MTBF
≥100000 ore	Informazioni per l'ordine

Modello

Descrizione	LNK-M3G-SMB1V-20
Micro-extender ottico SMB 3G/HD/SD-SDI, 1310/1550 nm, Simplex LC, Modalità singola, 20 km, inclusi trasmettitore e ricevitore, utilizzati in coppia	Applicazione

Micro extender 3G-SDI per PMI 120 km con rilevamento automatico CWDM 18 canali SMPTE/DVB-ASI 0
