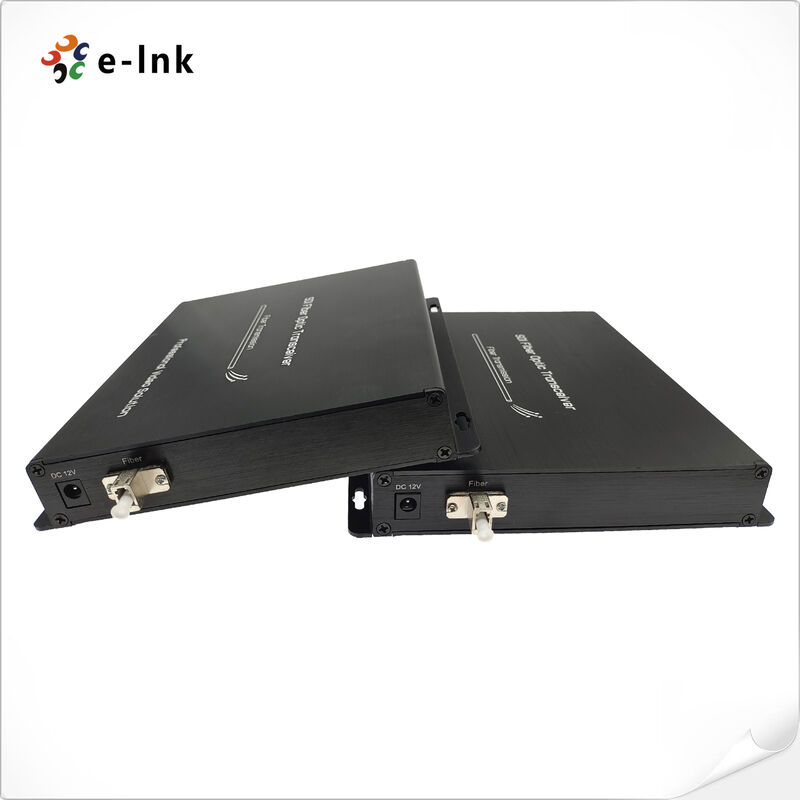

3G-SDI Fiber Extender con audio analogo RS422 Ethernet Tally Sync 20km
3G-SDI Fiber Extender con audio analogo RS422 Ethernet Tally Sync 20km
Modello: LNK-3G2V2BA2D1E1T1S
Descrizione del prodotto e panoramica
Questo avanzato estensore a fibra 3G-SDI offre un'integrazione completa del segnale per i professionisti
applicazioni di trasmissione e sorveglianza, che supportano la trasmissione combinata bidirezionale di video 3G-SDI
Il sistema è dotato di un sistema di trasmissione di segnali ausiliari multiplici tramite infrastrutture a fibra mono-mode.
soluzione completa di gestione del segnale con video 3G-SDI bidirezionale a 1 canale, 2 canali
audio analogo retrospettivo, comunicazione bidirezionale di dati RS422, connettività Ethernet 100M,
Il trasmettitore e il dispositivo di trasmissione sono equipaggiati con un sistema di trasmissione analogico di sincronizzazione a tre livelli.
la coppia ricevitrice opera senza soluzione di continuità su cavi ottici monomodo, fornendo un'affidabile
l'estensione del segnale mantenendo gli standard di qualità di livello di trasmissione.
Progettato per prestazioni superiori in ambienti impegnativi, questo estensore di fibra utilizza avanzati
La tecnologia ottica per garantire la qualità video impeccabile e le capacità di elaborazione in tempo reale.
L'interfaccia IP migliora la scalabilità del sistema e garantisce la compatibilità con le moderne infrastrutture di rete,
Il supporto completo del segnale consente un controllo remoto completo della produzione.
La tecnologia di trasmissione offre una completa immunità alle interferenze elettromagnetiche, ai circuiti di terra,
L'interferenza a radiofrequenza, che migliora significativamente l'affidabilità del sistema e la sicurezza del segnale rispetto al
a sistemi tradizionali di cavi coassiali.
L'estensore supporta distanze di trasmissione flessibili fino a 20 chilometri con configurazioni opzionali
L'impianto è dotato di un'ampiezza di 40 km, 60 km o 80 km, che lo rende adatto per installazioni su larga scala e distribuito
Questa soluzione è particolarmente utile per le applicazioni di trasmissione in diretta, sport,
le sedi, gli impianti di formazione a distanza e i sistemi di sorveglianza ad alta definizione che richiedono la trasmissione di segnali multipli;
Consolidando più tipi di segnale attraverso una singola connessione a fibra, il sistema
riduce la complessità del cablaggio fornendo al contempo una connettività robusta e priva di interferenze che supera i limiti
di sistemi convenzionali a base coassiale, che stabiliscono nuovi standard per l'integrità del segnale e l'affidabilità operativa
nelle applicazioni professionali di trasmissione video.
Caratteristiche chiave
-
Integrazione di fibre multi-segnale
Trasmette 1 video bidirezionale 3G-SDI, 2 audio analogo retrospettivo, 1 bidirezionale RS422, 1 Ethernet, 1 conteggio retrospettivo e 1 sincronizzazione retrospettiva a tre livelli su fibra singola
-
Compatibilità globale delle norme
Supporta i formati HD-SDI, SD-SDI, DVB-ASI con larghezza di banda compresa tra 19,4Mb/s e 2,97Gb/s
-
Tecnologia avanzata di recupero dell'orologio
Sistema di recupero dell'orologio conforme a SMPTE 424M (2.97Gb/s) che garantisce una sincronizzazione precisa del segnale
-
Processo di elaborazione video multi-standard
Compatibile con gli standard SMPTE 424M, 292M, 259M e 297M per applicazioni 3G-SDI, HD-SDI, SD-SDI e ASI
-
Sistema ottico CWDM integrato
Tecnologia CWDM integrata con moduli SFP per ogni percorso del segnale che consente il multiplexing a divisione di lunghezza d'onda
-
Equalizzazione intelligente del segnale
Equalizzazione automatica dei cavi basata sulla velocità dei dati rilevata per un'integrità ottimale del segnale
-
Monitoraggio del sistema in tempo reale
Indicatori di stato LED che forniscono un monitoraggio continuo dei parametri operativi critici
-
Capacità di trasmissione estesa
Supporta le distanze di trasmissione fino a 20 km con configurazioni opzionali 40/60/80 km disponibili
-
Applicazioni di trasmissione professionali
Ideale per trasmissioni in diretta, sistemi di sorveglianza HD e ambienti di produzione video professionali
-
Miglioramento della sicurezza del segnale
Trasmissione in fibra ottica che fornisce una completa immunità alle interferenze EMI e RF
Specifiche tecniche e indici
|
Interfaccia in fibra ottica
|
|
Interfaccia in fibra
|
SimplessoLC
|
|
Distanza di trasmissione
|
20 chilometri
|
|
Lunghezza d'onda
|
1310nm/1490nm//1550nm
|
|
Video 3G-SDI
|
|
Interfaccia video
|
BNC
|
|
Video impedenza di ingresso/uscita
|
75Ω
|
|
Voltaggio di ingresso/uscita video
|
Tipico: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp
|
|
Velocità dei bit video
|
Max 3,2 Gb/s
|
|
Guadagno differenziale (10%️90% APL)
|
< 1%
|
|
Video standard SDI
|
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI)
|
|
SMPTE425M3Gb/s Mapping ((3G-SDI)
|
|
Interfaccia seriale SMPTE424M 3Gb/s
|
|
Input video
|
1Ch SDI IN + 1Ch SDI OUT su TX
|
|
V.ide Output
|
1Ch SDI IN + 1Ch SDI OUT su RX
|
|
A- Udio
|
|
Interfaccia audio
|
3.5mm Jack
|
|
Formato audio
|
@48KHz
|
|
AInput audio
|
1Ch AuDio IN o 1 Ch Mic + 1 Ch Audio OUT su TX
|
|
Auscita audio
|
1Ch AuDio IN o 1 Ch Mic + 1 Ch Audio OUT su RX
|
|
Dati seriali RS422/485
|
|
Interfaccia fisica
|
Terminale a vite standard industriale
|
|
Tipo di dati
|
RS422/RS485 Bi-direzione
|
|
Supporto per la frequenza/tasso
|
Max. 115200bps per RS422
Max. 115200bps per RS485
|
|
BER
|
< 10 ¢ 9
|
|
Talleato
|
|
TInterfaccia alleata
|
Terminale a vite standard industriale
|
|
Tipo di carico LED
|
Può guidare l'indicatore LED direttamente
|
|
TInput alleato
|
Tally-2+; Tally-2 -
|
|
TFabbricazione
|
Tally-1+; Tally-1 -
|
|
Ethernet
|
|
Norme
|
IEEE 802.3 10Base-T
IEEE 802.3u 100BASE-TX
Controllo di flusso full-duplex IEEE 802.3x
|
|
Interfaccia
|
1 x 10/100BASE-TX RJ45
|
|
Modalità di funzionamento
|
AUto-negoziazione di default
|
|
Sincronizzazione tri-livello analogica
|
|
SInterfaccia
|
75ΩBNC
|
|
Sincronizzazione
|
Flusso nero analogo / SDTV a due livelli / HDTV a tre livelli
|
|
Signale
|
Sincronizzazione tri-livello analogica SMPTE ST 274, ST 276
|
|
Risultato di perdita
|
46.5 dB a 10 MHz
|
|
Io...nput
|
1Ch Sincronizza IN + 1Ch Sincronizza OUT su TX
|
|
Ouscita
|
1Ch Sincronizza IN + 1Ch Sincronizza OUT su RX
|
|
Altri dispositivi
|
|
Input di potenza
|
DC12V 1A
|
|
Consumo di energia
|
< 6W
|
|
Indicatore LED
|
|
PWR
|
Fornitore di energia
|
|
SDI 1~8
|
Segnale 3G-SDI
|
|
ACT
|
RSegnale Ethernet J45
|
|
LINK
|
Lstato dell' inchiostro
|
|
Meccanica
|
|
Dimensioni (LxWxH)
|
85 x 70 x 30 mm
|
|
Wotto
|
1.1 kg/coppia
|
|
Casing
|
Cassa in alluminio
|
|
Opzioni di montaggio
|
Montaggio a parete o desktop
|
|
Ambiente
|
|
Temperatura di funzionamento
|
-20°C+70°C
|
|
Temperatura di conservazione
|
- Quaranta.°C+80°C
|
|
Umidità di lavoro
|
0~95%
|
|
MTBF
|
≥100000 ore
|
Scenari di applicazione
-
Sistemi di trasmissione e produzione in diretta multi-segnale
-
Sistemi di controllo remoto di telecamere da studio professionali
-
Trasmissione video e audio HD in grandi locali
-
Sistemi di formazione a distanza di qualità radiofonica
-
Alta affidabilità al di fuori delle operazioni di trasmissione
