Convertitore in fibra ottica SDI a 4 canali
, Estensore video 3G-SDI con Ethernet
, Convertitore di trasmissione in fibra SDI da 20 km

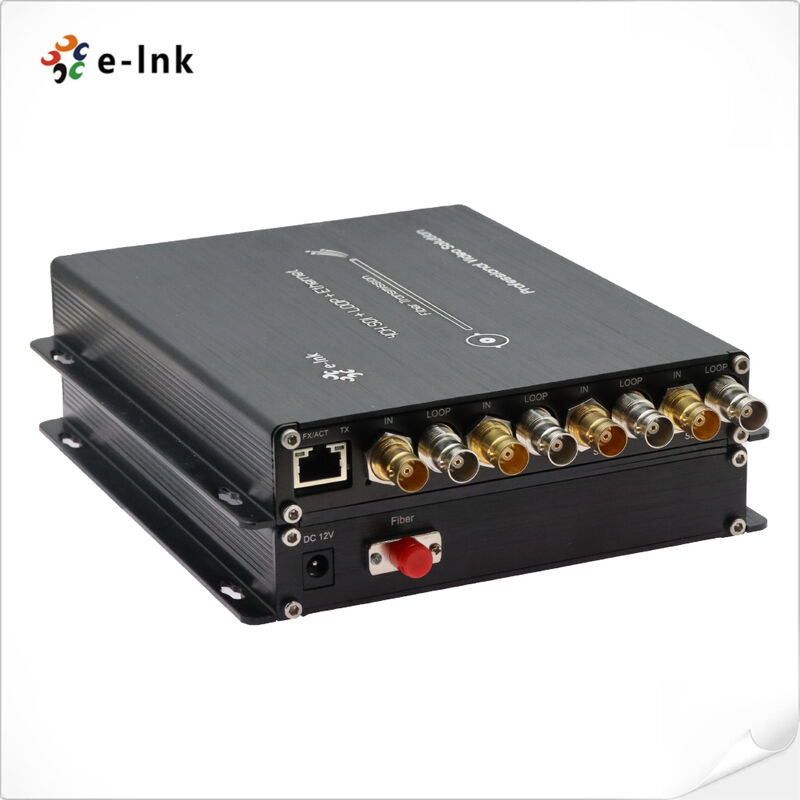

4 canali 3G-SDI convertitore in fibra ottica con trasmissione Gigabit Ethernet 20 km
Convertitore in fibra ottica 3G-SDI a 4 canali con trasmissione Gigabit Ethernet a 20 km
Modello2 Serie LNK-3GSDI-4V1N
Descrizione e panoramica del prodotto
Il convertitore in fibra a 4 canali 3G-SDI con Ethernet rappresenta una soluzione di trasmissione in fibra ottica ad alta densità
progettata per ambienti di trasmissione professionale e produzione dal vivo. Questo sistema avanzato
integra quattro canali indipendenti di segnali video ad alta definizione 3G-SDI insieme alla connettività Gigabit Ethernet
attraverso un singolo filo di fibra ottica. L'installazione completa include unità trasmettitore e
ricevitore abbinate che mantengono una qualità video 1080p impeccabile con trasmissione a livello di trasmissione non compressa
standard, garantendo zero perdite di generazione lungo il percorso del segnale.
Utilizzando la tecnologia avanzata di multiplexing a divisione di lunghezza d'onda, questo convertitore consolida in modo efficiente
più tipi di segnale fornendo al contempo uscite loop-through integrate per il monitoraggio locale sia alla trasmissione
che ai punti di ricezione. Il canale Ethernet 1000M integrato consente la trasmissione simultanea di dati per
controllo del dispositivo, connettività di rete e applicazioni basate su IP senza compromettere le prestazioni video.
L'architettura in fibra ottica robusta offre una completa immunità alle interferenze elettromagnetiche, ai loop di massa,
e al rumore RF che affliggono comunemente i tradizionali sistemi video basati su rame.
Questo convertitore ad alte prestazioni trova un'applicazione ideale in studi di trasmissione, produzione di eventi dal vivo, eventi sportivi
e sistemi di distribuzione AV su larga scala in cui è essenziale un trasporto video multicanale affidabile.
L'implementazione a fibra singola riduce significativamente i costi dell'infrastruttura e semplifica la gestione dei cavi
mantenendo al contempo i severi requisiti di qualità della trasmissione professionale. Con la sua costruzione robusta
e componenti di livello broadcast, questa soluzione offre alle emittenti televisive, alle società di produzione e agli integratori AV
una piattaforma affidabile e scalabile per la distribuzione di più feed video ad alta definizione tra le sale di controllo, attraverso
campus o in grandi sedi, stabilendo nuovi standard per l'integrità del segnale nelle applicazioni di trasmissione video multicanale.
Caratteristiche principali
Trasmissione video HD multicanale
-
Supporta 4 canali video 3G/HD-SDI indipendenti su un singolo cavo in fibra ottica
Protezione avanzata dell'integrità del segnale
-
L'equalizzazione automatica del cavo e il reclocking da 270 Mbps a 3 Gbps garantiscono una qualità del segnale ottimale
Integrazione del sistema di telecamere professionali
-
Compatibilità diretta con le telecamere 3G/HD-SDI e supporto per il monitoraggio dell'uscita loop a 4 canali
Trasmissione a distanza estesa
-
Trasmissione a lungo raggio fino a 20 km con distanze opzionali disponibili per esigenze personalizzate
Qualità video standard di trasmissione
-
Trasmissione digitale completa non compressa che mantiene le prestazioni video a livello di trasmissione
Connettività di rete ad alta velocità
-
Canale Ethernet 1000M integrato per la trasmissione simultanea di dati e il controllo dei dispositivi
Intervallo di temperatura di esercizio industriale
-
Ampio intervallo di temperatura di esercizio da -10℃ a +55℃ per un funzionamento stabile in vari ambienti
Sicurezza del segnale in fibra ottica
-
Completa immunità alle interferenze EMI e RF che garantisce una trasmissione sicura e affidabile
Capacità di integrazione multi-segnale
-
Combina segnali video, dati e controllo attraverso un'unica infrastruttura in fibra
Applicazioni di trasmissione professionale
-
Ideale per la produzione dal vivo, le trasmissioni sportive e i sistemi di trasmissione in studio
Specifiche tecniche e indici
Ingresso SDI
|
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI e Telecom/Datacom
|
270Mbit/s - 1.48Gbit/s
|
|
– 3Gbit/s Numero di ingressi: 4
|
|
Perdita di riflessione: >15DB
|
|
Equilibrio: 0-150m @
|
|
3Gb/sConnettore:
|
|
FOttica
|
|
Canale: 1
|
Tipo: monomodale
|
|
Distanza di trasmissione
|
|
:2 0km( Altra distanzaOpzionale) Perdita di riflessione: > 15dB
|
|
Dithering:
|
|
< 0.2UIConnettore: 75Ω BNC
|
|
FC/UPC (SC, LC, STopzionale) Uscita SDI
|
|
Numero di uscite: 4
|
Livello del segnale: 800mV nominale
|
|
Tempo di salita/discesa: indicazione 200ps
|
|
Sovraelongazione:
|
|
< 10% di ampiezzaPerdita di riflessione: >15dB
|
|
Dithering:
|
|
< 0.2UIConnettore: 75Ω BNC
|
|
Ethernet
|
|
10/100/1000Mbps
|
Indicazione di alimentazione e ambientale
|
|
Temperatura di esercizio: -
|
10℃～＋55℃Ingresso alimentazione
|
|
: 1A@12VDCEMI/RFI: conforme a FCC Parte 15 Classe A, standard EU EMC
|
|
Tempo medio senza problemi: >100000 ore
|
|
Formato video SDI supportato
|
|
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;
|
1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
Scenari applicativi
|
|
Sistemi di produzione di trasmissioni in diretta multi-camera
-
Reti di distribuzione video HD per eventi sportivi
-
Sistemi di trasmissione del segnale in studio televisivo
-
Applicazioni di visualizzazione multi-schermo in grandi sedi
-
Configurazioni di produzione esterne di trasmissione professionale
-
