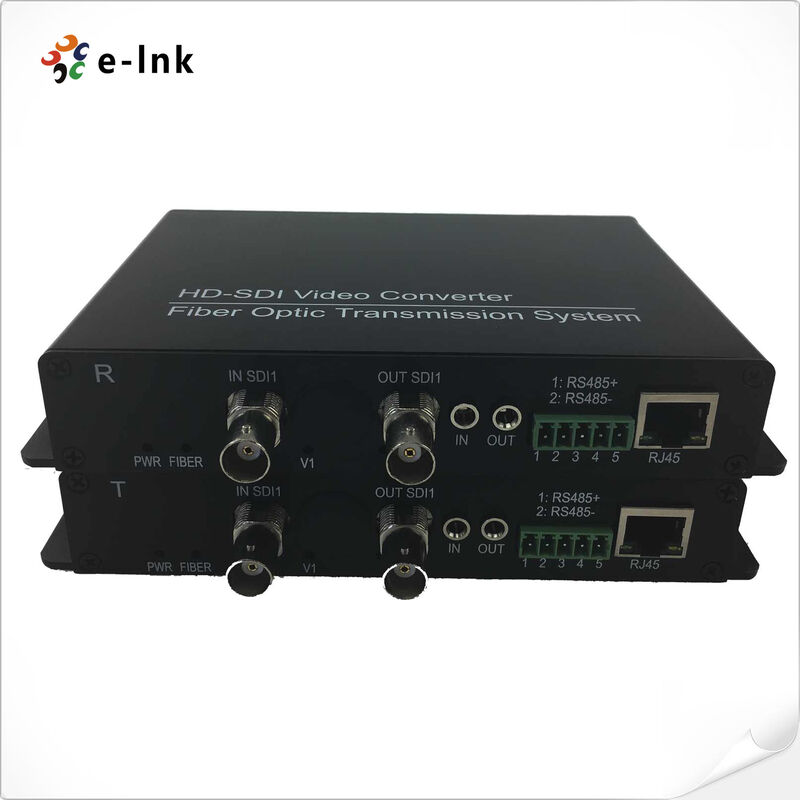

Convertitore di fibra SDI con RS485 RS422 RS232 Ethernet CWDM 3.2Gbps
Convertitore di fibra SDI con RS485 RS422 RS232 Ethernet CWDM 3.2Gbps
Modello: LNK-HD3GSDI
Descrizione del prodotto e panoramica
L'SD/HD/3G-SDI + RS485/RS422/RS232 Data + 10/100M Ethernet over Fiber Converter offre
Una soluzione di trasmissione multi-segnale completa per ambienti professionali esigenti.
La tecnologia avanzata di trasmissione in fibra ottica completamente digitale, questo dispositivo garantisce un trasporto di
segnali video SDI non compressi, compresi i codici audio e orari incorporati, insieme al controllo vitale e
Il convertitore eccelle nel fornire a lunga distanza, senza distorsione
trasmissione video mantenendo la chiarezza e la stabilità della qualità della trasmissione, rendendola una spina dorsale ideale
per le reti video e dati complesse e mission-critical.
Progettato per la trasparenza operativa e la facilità d'uso, il convertitore presenta uno stato LED intuitivo
L'impianto è dotato di indicatori che consentono un immediato monitoraggio visivo della potenza, dell'integrità del collegamento in fibra e dell'attività del segnale.
la maggiore flessibilità è supportata da un supporto integrato per i protocolli di dati seriali RS485, RS422 e RS232,
che consente la trasmissione bidirezionale di comandi di controllo, dati dei sensori e informazioni sullo stato degli interruttori.
combinato con una porta Ethernet standard 10/100M, consente un'integrazione di rete senza soluzione di continuità e
gestione, consentendo agli utenti di personalizzare il sistema per soddisfare applicazioni diverse ed in evoluzione
requisiti senza compromettere le prestazioni.
Questo convertitore versatile è stato progettato per una vasta gamma di applicazioni industriali e commerciali.
Le principali implementazioni includono sistemi di trasporto intelligenti per il monitoraggio del traffico, la sicurezza estesa
e reti di sorveglianza, e un monitoraggio industriale robusto in settori quali la generazione di energia,
Inoltre, è perfettamente adatto per applicazioni di radiodiffusione.
come la trasmissione di programmi televisivi e la produzione di eventi dal vivo negli stadi, così come per il perimetro militare
Consolidando video, dati e segnali di controllo in un unico, affidabile
connessione in fibra, questo convertitore semplifica le infrastrutture, riduce i costi e offre l'elevata affidabilità richiesta
per operazioni 24 ore su 24 e 7 giorni su 7 negli ambienti più difficili.
Caratteristiche chiave
-
Supporto a doppia lunghezza d'onda e a spettro CWDM completo
Funziona su 1310nm, 1550nm e 16 altre G ITU-T.694.2 lunghezze d'onda CWDM conformi per l'implementazione versatile di fibre.
-
Gestione avanzata dell'integrità del segnale
Equalizzazione automatica dei cavi per tutte le velocità di trasmissione fino a 3,2 Gb/s, garantendo prestazioni ottimali su lunghe distanze.
-
Monitoraggio completo dello stato
Indicatori LED multifunzione per il monitoraggio in tempo reale della potenza, del collegamento in fibra e dello stato dell'attività dei dati.
-
Rigenerazione del segnale e recupero dell'orologio
Rigenerazione del segnale video integrata e recupero dell'orologio conforme a SMPTE 292M (2,9 Gb / s) per una qualità del segnale incontaminata.
-
SFP flessibile con spina a caldo
Supporta i ricevitori SFP a presa a caldo per una facile manutenzione e aggiornamenti di rete flessibili.
-
Trasporto video multiformato ad alta velocità
Funzionamento plug-and-play per la trasmissione di formati video SD-SDI, HD-SDI e 3G-SDI fino a 3,2 Gb/s su una singola fibra.
-
Compatibilità globale del formato video
Supporta una vasta gamma di standard video tra cui 625/25 PAL, 525/29.97 NTSC, 720p50/59.94, e 1080p/i a varie velocità di fotogramma.
Specifiche tecniche e indici
Interfaccia in fibra ottica:
|
Interfaccia in fibra
|
simplexLC
|
|
Distanza di trasmissione
|
550 metri...120Km(dipendono dal ricevitore SFP)
|
|
Lunghezza d'onda
|
1310 nm /1550 nm(dipendono dal ricevitore SFP)
|
Video
|
Interfaccia video
|
BNC
|
|
Input/output videoUt impedenza
|
75Ω
|
|
Voltaggio di ingresso/uscita video
|
Tipico: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp
|
|
Velocità dei bit video
|
Max 3,2 Gb/s
|
|
Guadagno differenziale (10%️90% APL)
|
< 1%
|
|
Video standard SDI
|
270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI)
SMPTE425M3Gb/s Mapping ((3G-SDI)
Interfaccia seriale SMPTE424M 3Gb/s
|
Dati
|
Interfaccia fisica
|
Terminale a vite standard industriale
|
|
Tipo di dati
|
RS485/RS422/RS232/Manchester
|
|
Supporto per la frequenza/tasso
|
0~400K bps
|
Ethernet
|
Port
|
10/100 Base-T, connettore RJ-45
|
|
Modalità di lavoro
|
Full duplex/half duplex
|
|
Tasso di dati
|
10 Mbps e 100 Mbps Ethernet (Auto Adaptive)
|
Fornitore di energia
|
Adattatore di alimentazione
|
AC 100-240V a DC 5V 2A
|
|
Consumo di energia
|
3W
|
|
DImmissione Dimensione
|
166*28*105MM
|
|
Peso di trasporto
|
1.1 kg/coppia
|
|
(inclusi gli adattatori di alimentazione esterni e la scatola del pacchetto)
|
Ambiente
|
Lavorare Ttemperatura
|
- Quaranta.°C +80°C
|
|
ImmagazzinamentoTemperatura
|
- Quaranta.°C +85°C
|
|
Lavorare Umidità
|
0~95%
|
|
MTBF
|
≥100000 ore
|
Scenari di applicazione
-
Sistemi di videosorveglianza e di controllo per l'automazione industriale
-
Trasmissione a distanza multi-segnale in studio di trasmissione
-
Reti di gestione e monitoraggio del traffico dei trasporti
-
Sistemi di sicurezza e monitoraggio delle strutture del settore energetico
-
Produzione e distribuzione di segnali per eventi live all'aperto
